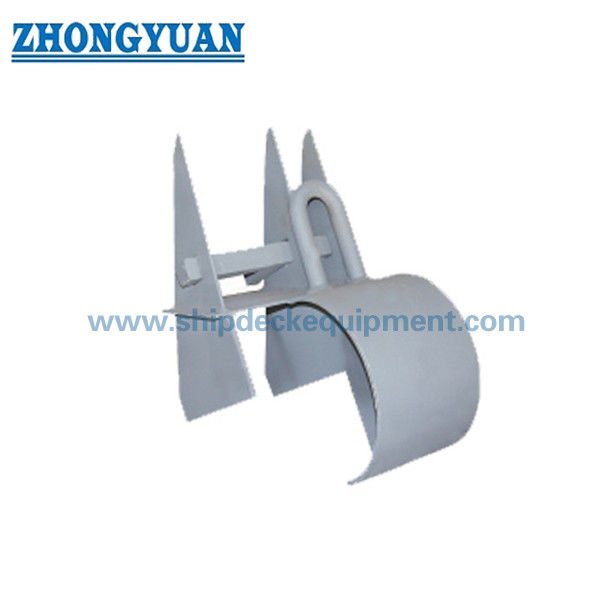

17–37 mm Ankerkettingontgrendelaar voor binnenvaart & kleine vaartuigen | Eenvoudig Type, CB 531-66 | Kabelklem
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipmen |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Technische standaard: | CB531-66 | Nominale kettingdiameter: | 17 mm tot 37 mm |
|---|---|---|---|
| Materialen: | C-Mn staal, roestvrij staal | Oppervlaktebehandeling: | Zandblasing tot S2,5 + één laag epoxyprimar, gegalvaniseerd, gepolijst, aangepaste oppervlaktebehand |
| Classificatiecertificaten: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, enz. | ||
| Markeren: | CB531-66 eenvoudig anker releaser,eenvoudig anker releaser CB531-66,CB531-66 het Materiaal van de schipmeertros |
||
Productomschrijving
17–37 mm Ankerkettingontgrendelaar voor Binnenvaart & Kleine Schepen | Eenvoudig Type, CB 531-66 | Kabelklem
Productoverzicht
De CB 531-66 eenvoudige ankerkettingontgrendelaar is een compacte kettingklem-ontgrendelingsapparaat dat wordt gebruikt in de ankerkettingopstelling van binnenvaartschepen, kleine schepen, werkboten en vergelijkbare kleine maritieme toepassingen. Het wordt geselecteerd op nominale ankerkettingdiameter en is bedoeld om de bijpassende ankerkettingmaat in de normale opstelling te houden en het loslaten van de ketting mogelijk te maken wanneer het ontgrendelingsapparaat wordt bediend.
Dit eenvoudige type is geschikt waar het schip een eenvoudige ankerkettingontgrendelingsfitting vereist met eenvoudige installatie, eenvoudige bediening en een maatbereik van 17 mm tot 37 mm nominale kettingdiameter. Materiaal, oppervlaktebehandeling, installatie-interface, certificaatbereik en eventuele aangepaste details moeten worden bevestigd volgens de scheepstekening en projectvereisten.
Snelle Specificaties
- Producttype: Eenvoudige ankerkettingontgrendelaar / kettingklem-ontgrendelaar → compacte ankerkettingontgrendelingsfitting voor ankeropstellingen van kleine schepen.
- Standaard: CB 531-66 → referentie voor modelselectie, nominale kettingdiameterbereik en hoofdmaten.
- Nominale kettingdiameter: 17–37 mm → omvat vier geleverde maatgroepen voor ankerkettingen van kleine en binnenvaartschepen.
- Toepasbare kettingkwaliteit: Kwaliteit 2 en Kwaliteit 3 ankerkettingen → bevestig de werkelijke kettingkwaliteit en certificaat vóór bestelling.
- Materiaalkeuzes: C-Mn staal of roestvrij staal → selecteer op basis van corrosieomgeving, scheepsspecificatie en budget.
- Oppervlaktebehandeling: Sa 2.5 stralen + één laag epoxy primer, verzinkt, of aangepaste afwerking → coating moet overeenkomen met het onderhoud van het schip en de vereisten voor corrosiebescherming.
- Geschat gewicht: 8,93–36,88 kg → nuttig voor offerte, installatiehandling, verpakking en vrachtschatting.
- Toepassingsfocus: binnenvaartschepen en kleine schepen → eenvoudige installatie en bediening zijn de belangrijkste selectievoordelen.
Belangrijkste Technische Parameters
|
Kettingdiameter mm |
L | L1 | B | B1 | B2 | B3 | H1 | H2 | H3 | H4 | R | t1 | t2 | t3 | d | Gewicht kg≈ |
| 17-19 | 150 | 35 | 238 | 54 | 128 | 140 | 90 | 100 | 100 | 118 | 100 | 6 | 4 | 5 | 28 | 8,93 |
| 22-25 | 196 | 40 | 270 | 61 | 146 | 170 | 110 | 130 | 110 | 145 | 125 | 8 | 4 | 6 | 30 | 14,38 |
| 28-31 | 256 | 45 | 305 | 70 | 165 | 200 | 130 | 160 | 120 | 180 | 150 | 10 | 5 | 6 | 30 | 25,41 |
| 34-37 | 324 | 55 | 360 | 84 | 198 | 230 | 150 | 190 | 130 | 215 | 175 | 12 | 6 | 8 | 36 | 36,88 |
Selectie & Aanvraaggids
Stap 1: Bevestig de CB 531-66 eenvoudige ankerkettingontgrendelaar en selecteer de maatgroep volgens de nominale kettingdiameter: 17–19, 22–25, 28–31 of 34–37 mm.
Stap 2: Bevestig de ankerkettingkwaliteit, normaal Kwaliteit 2 of Kwaliteit 3 volgens de geleverde specificatie, en verstrek de kettingtekening of het certificaat indien beschikbaar.
Stap 3: Bevestig het scheepstype en de toepassingspositie, met name voor binnenvaartschepen, kleine schepen, werkboten, pontons of reparatievervangingsprojecten.
Stap 4: Bevestig de materiaaleis: C-Mn staal, roestvrij staal of speciaal materiaal te bevestigen volgens de projectspecificatie.
Stap 5: Bevestig de oppervlaktebehandeling: Sa 2.5 stralen + epoxy primer, verzinkte afwerking, of aangepaste coating volgens de vereisten voor corrosiebescherming van het schip.
Stap 6: Bevestig het certificaatbereik, de hoeveelheid, de bestemmingshaven, de vereiste levertijd, de installatietekening en de productfoto indien de bestelling voor vervanging is.
Structuur
Kettingzitting lichaam | Kettingcontactoppervlak | Eenvoudig ontgrendelingsmechanisme | Basis / montage-interface te bevestigen | Bedrijfsregeling te bevestigen | Gespoten, verzinkte of roestvrijstalen afwerking
Voordelen van Ankerkettingontgrendeling en Installatie
- De eenvoudige configuratie is geschikt voor binnenvaartschepen en kleine schepen waar compacte opstelling, eenvoudige bediening en eenvoudige installatie belangrijk zijn.
- Vier nominale kettingdiametergroepen van 17 mm tot 37 mm maken het product handig voor nieuwbouw en vervangingsbestellingen van kleine schepen.
- Het kettingcontactgebied moet glad zijn afgewerkt om scherpe lokale contacten met de ankerketting schakels tijdens het vasthouden en ontgrendelen te verminderen.
- C-Mn staal is geschikt voor algemene maritieme apparatuurtoepassingen, terwijl roestvrij staal kan worden besproken wanneer hogere corrosiebestendigheid of een specifieke scheepsvereiste is gespecificeerd.
- Sa 2.5 stralen met epoxy primer is geschikt als basis voorbereiding voor corrosiebescherming; verzinkte of aangepaste oppervlaktebehandeling kan worden geselecteerd volgens de projectvereisten.
- Certificaat en inspectiebereik moeten vóór productie worden bevestigd, omdat klasse-inspectie, materiaal traceerbaarheid en getuigeninspectie afhankelijk zijn van het schip en de bestelvereisten.
Aangepaste Attributen
- Standaard: CB 531-66 → gebruiken wanneer de scheepstekening of scheepswerfspecificatie deze eenvoudige ankerkettingontgrendelaar standaard vereist.
- Producttype: Eenvoudige ankerkettingontgrendelaar → compact kettingklem-ontgrendelingsapparaat voor ankerkettingopstellingen.
- Nominale kettingdiameter: 17–37 mm → selecteer de juiste rij volgens de werkelijke ankerkettingdiameter.
- Toepasbare kettingkwaliteit: Kwaliteit 2 / Kwaliteit 3 → bevestig het kettingcertificaat en de bijpassende projectvereiste vóór bestelling.
- Materiaal: C-Mn staal / roestvrij staal → de definitieve materiaalrang moet worden bevestigd volgens de bestelspecificatie.
- Oppervlaktebehandeling: Sa 2.5 stralen + epoxy primer / verzinkt / aangepast → de definitieve coating volgt de project- of scheepsvereiste.
- Toepassingsschip: Binnenvaartschepen en kleine schepen → geschikt voor compacte ankerkettingopstellingen en reparatievervangingsbehoeften.
- Installatie: Eenvoudige installatieopstelling → exacte montage-, bout-, las- en omringende structuurdetails moeten worden bevestigd door middel van tekeningen.
- Certificaatvereiste: Beschikbaar volgens projectvereiste → klassecertificaat en inspectiebereik moeten vóór offerte worden bevestigd.
Hoe het werkt
Ankerketting wordt naar de ontgrendelaar geleid → Ketting wordt in de klem- / ontgrendelingszitting geplaatst → De geselecteerde kettingmaat wordt in de normale opstelling gehouden → Bemanning bedient het eenvoudige ontgrendelingsapparaat wanneer kettingontgrendeling vereist is → Correcte kettingmaat, installatie, inspectie en bedieningsprocedure ondersteunen veilig gebruik
Toepassingen
Binnenvaartschepen | Kleine schepen | Werkboten | Pontons | Serviceboten | Ankerkettingopstellingen | Nieuwbouwprojecten | Reparatie- en vervangingsprojecten
Certificeringen & Voordelen
Certificaten kunnen worden geregeld volgens projectvereiste, inspectiebereik, materiaal traceerbaarheid en goedkeuringsprocedure van de classificatiemaatschappij.
Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat.
Tekeningen & Foto's
Veelgestelde Vragen
V1: Hoe moet de juiste maat van de CB 531-66 eenvoudige ankerkettingontgrendelaar worden geselecteerd?
A1: Selecteer de maat op basis van de nominale ankerkettingdiameter. De geleverde tabel omvat kettingdiametergroepen van 17–19, 22–25, 28–31 en 34–37 mm. De scheepstekening en de werkelijke kettingkwaliteit moeten ook vóór bestelling worden gecontroleerd.
V2: Is dit product geschikt voor binnenvaartschepen en kleine schepen?
A2: Ja. Op basis van de geleverde productfocus is dit eenvoudige type voornamelijk geschikt voor binnenvaartschepen, kleine schepen, werkboten, pontons en vergelijkbare compacte ankerkettingopstellingen. Voor grotere schepen of speciale belastingsvereisten moet de opstelling worden gecontroleerd aan de hand van de scheepstekening en de klassevereiste.
V3: Welke informatie is nodig vóór de offerte?
A3: Bevestig alstublieft de standaard, nominale kettingdiameter, kettingkwaliteit, materiaal, oppervlaktebehandeling, hoeveelheid, certificaatvereiste, installatietekening of vervangingsfoto, bestemmingshaven en vereiste levertijd.
