Productoverzicht

De schroefankerkettingontgrendelaar CB 289-81, ook wel kabelklem of ankerkettingontgrendelaar genoemd, wordt gebruikt om de eindschalm van een ankerketting vast te zetten en gecontroleerde ontgrendeling mogelijk te maken wanneer dat nodig is. Het kan worden geplaatst op het scheepsdek, op een schot, of aan de grens van de ankerkettingkluis, afhankelijk van het scheepsontwerp, de installatieruimte, de waterdichtheidseis en de operationele regeling.

Deze met schroef bediende kabelklem dekt nominale kettingdiameters van 25 mm tot 122 mm op basis van de geleverde parameter tabel, en is gespecificeerd voor ankerkettingen van graad 2 en graad 3. Voor scheepswerven, reparatiewerven, scheepseigenaren en technische inkopers zijn de belangrijkste bevestigingspunten de kettingmaat, de ankerkettinggraad, de montagepositie, de waterdichte functieproef, de operationele speling, het materiaal, de oppervlaktebescherming, de certificaatscope en of de projecttekening CB 289-81 of een andere bevestigde revisie vereist.

Snelle specificaties

• Producttype: Schroefankerkettingontgrendelaar / kabelklem → zet de eindschalm van de ankerketting vast en ondersteunt gecontroleerde ontgrendeling volgens de scheepsprocedure.
• Technische standaard: CB 289-81 zoals geleverd → exacte standaardrevisie moet worden bevestigd als het projectdocument ook verwijst naar CB* 289-91.
• Nominale kettingdiameterbereik: 25 mm tot 122 mm → dekt verschillende ankerkettingmaten voor kleine vaartuigen, sleepboten, werkboten, binnenvaartschepen en andere scheepstypen wanneer de scheepstekening overeenkomt.
• Toepasbare kettinggraad: Ankerkettingen van graad 2 en graad 3 → kettinggraad en eindschalmafmetingen moeten vóór selectie worden gecontroleerd.
• Installatiepositie: scheepsdek, schot, of grens van de ankerkettingkluis → montageconstructie, operationele speling en waterdichte grens moeten worden bevestigd door de tekening.
• Bediening: mechanisch systeem met schroefbediening → ontworpen voor praktische roterende bediening en betrouwbare ontgrendelings-/vastzetactie wanneer correct geïnstalleerd en onderhouden.
• Waterdichtheidseis: waterdichte functieproef is gespecificeerd → testmethode, druk, duur en acceptatiecriteria moeten volgen project- of klassevereisten.
• Materiaal en afwerking: C-Mn staal of roestvrij staal, met Sa 2.5 stralen + epoxy primer, verzinken, of aangepaste oppervlaktebehandeling beschikbaar volgens bestelling.

Belangrijkste technische parameters

Belangrijkste webpagina selectiedimensies voor CB 289-81 schroefankerkettingontgrendelaar. Afmetingen zijn in mm tenzij anders vermeld. De complete geleverde maattabel bevindt zich in de sectie Technische Referenties.

Selectie- en aanvraaggids

Stap 1: Bevestig de productnaam en standaardreferentie: schroefankerkettingontgrendelaar / kabelklem, CB 289-81 of de exacte projectspecifieke revisie.

Stap 2: Bevestig het nominale ankerkettingdiameterbereik, de kettinggraad en de eindschalm-/bitter-end-regeling volgens de ankerketting specificatie van het vaartuig.

Stap 3: Bevestig de installatiepositie: dek, schot, of grens van de kettingkluis, inclusief beschikbare ruimte, bedieningsrichting, openingspositie en waterdichte grens.

Stap 4: Bevestig de materiaalvereiste: C-Mn staal, roestvrij staal, of andere gespecificeerde staalsoort, samen met eventuele materiaalcertificaatvereisten.

Stap 5: Bevestig de oppervlaktebehandeling en corrosiebescherming: Sa 2.5 stralen + epoxy primer, verzinkte afwerking, definitief verfsysteem, of aangepaste oppervlaktebehandeling.

Stap 6: Bevestig de inspectie- en certificaatscope vóór offerte: waterdichte functieproef, fabrikantencertificaat, materiaalcertificaat, klasse-inspectie, of getuigenisinspectie indien vereist.

Stap 7: Geef de hoeveelheid, het scheepstype, de installatietekening of referentiefoto, de leveringsbestemming, de vereiste levertijd en eventuele vereisten van de classificatiemaatschappij op.

Structuur

Schroefbediende behuizing | Kleminterface voor eindschalm ankerketting | Handmatige / externe bedieningsaansluiting volgens scheepsindeling | Montage-interface dek of schot | Waterdichte afdichtingsregeling | Inspectie- en coatingoppervlak | Optionele roestvrijstalen uitvoering

Ontwerp-, installatie- en kwaliteitsvoordelen

• De schroefbediende structuur ondersteunt geleidelijke mechanische vastzetting en ontgrendeling van de eindschalm van de ankerketting, wat nuttig is waar een eenvoudige, robuuste en onderhoudsvriendelijke regeling vereist is.
• De installatie kan op dek- of schotposities worden geplaatst wanneer ondersteund door de scheepstekening; montage details, versterking en waterdichte grens moeten worden gecontroleerd door de scheepswerf of het ontwerpbureau.
• Het geleverde formaatbereik van 25 mm tot 122 mm kettingdiameter maakt het mogelijk de kabelklem te selecteren voor verschillende scheepsgroottes, waaronder kleine boten, sleepboten, werkboten, serviceboten en binnenvaartschepen wanneer de ketting specificatie overeenkomt.
• Waterdichte functieproeven zijn opgenomen in de geleverde specificatie, waardoor het afdichtingsontwerp en de installatie-interface belangrijke inkoop- en inspectiepunten zijn.
• C-Mn staal en roestvrij staal opties stellen de koper in staat om de corrosieomgeving, onderhoudsverwachting, scheepsschildersysteem en projectbudget af te stemmen.
• Draaiende en schroefcontactgebieden moeten na fabricage, oppervlaktebehandeling en eindmontage worden gecontroleerd op soepele werking om buitensporige bedieningsinspanning te voorkomen.
• Oppervlaktebehandeling kan worden uitgevoerd als Sa 2.5 stralen met epoxy primer, verzinken, of aangepaste coating volgens de project coating specificatie.

Aangepaste attributen

• Standaard: CB 289-81 zoals geleverd → gebruik deze referentie wanneer de scheepswerf of eigenaar specificatie deze schroefankerontgrendelaar vereist.
• Productnaam: Schroefankerkettingontgrendelaar / kabelklem → gebruikt voor het vastzetten en ontgrendelen van de eindschalm van de ankerketting, niet voor hijswerkzaamheden.
• Nominale kettingdiameter: 25–122 mm → selecteer op basis van de werkelijke ankerkettingdiameter en projecttekening.
• Ankerkettinggraad: Graad 2 / Graad 3 → kettinggraad en eindschalmafmetingen moeten vóór productie worden bevestigd.
• Installatie: dek / schot / grens kettingkluis → installatie-interface en waterdicht gebied moeten de scheepsindeling volgen.
• Bediening: mechanische ontgrendeling met schroefbediening → bedieningshendel, stang, of externe bedieningsregeling moet worden bevestigd volgens het scheepsontwerp.
• Waterdichte functie: test vereist volgens geleverde specificatie → testmethode en acceptatiecriteria te bevestigen volgens projectvereisten.
• Materiaal: C-Mn staal of roestvrij staal → exacte graad en certificaatscope moeten vóór bestelling worden bevestigd.
• Oppervlaktebehandeling: Sa 2.5 stralen + epoxy primer, verzinkt, of aangepast → definitieve afwerking volgt project corrosiebeschermingsvereisten.
• Certificaatvereiste: beschikbaar volgens projectvereiste → klassegoedkeuring, getuigenisinspectie en certificaatniveau moeten vóór offerte worden bevestigd.

Hoe het werkt

Eindschalm ankerketting wordt vastgezet door de kabelklem → Schroefmechanisme houdt de schalm vast tijdens normaal gebruik → Operator draait de schroef / bedieningsregeling vanaf de aangewezen positie wanneer ontgrendeling nodig is → De eindschalm wordt ontgrendeld volgens de scheepsprocedure → Waterdichte functie wordt gecontroleerd volgens project testvereisten

Toepassingen

Kleine vaartuigen | Sleepboten | Werkboten | Serviceboten | Patrouilleboten | Overheidsvaartuigen | Binnenvaartschepen | Ankerkettingkluizen | Dek posities voor het vastzetten van de eindschalm van de ankerketting | Schot posities voor het vastzetten van de eindschalm van de ankerketting | Nieuwbouw- en reparatieprojecten

Certificeringen & Voordelen

Certificaten kunnen worden geregeld volgens projectvereisten, inspectiescope, materiaal traceerbaarheid, waterdichte testvereisten en goedkeuringsprocedures van de classificatiemaatschappij.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikantencertificaat.

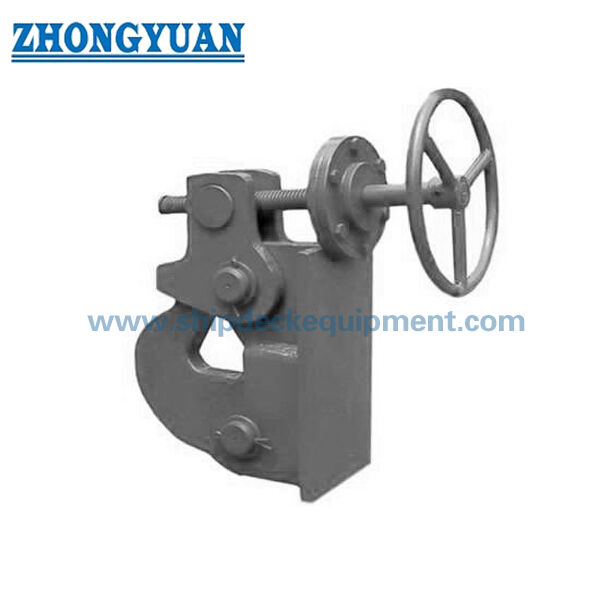

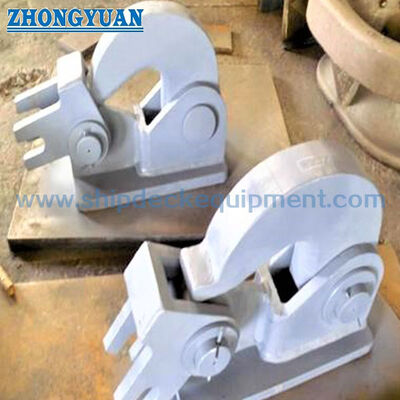

Tekening & Foto's

Veelgestelde vragen

V1: Hoe moet de juiste CB 289-81 schroefankerkettingontgrendelaar worden geselecteerd?

A1: Selecteer het model op basis van nominale ankerkettingdiameter, kettinggraad, eindschalmregeling, installatiepositie, operationele speling en de scheepstekening. De geleverde tabel dekt kettingdiameterbereiken van 25 mm tot 122 mm.

V2: Kan deze kabelklem op zowel dek- als schotposities worden geïnstalleerd?

A2: Het kan op dek- of schotposities worden geplaatst wanneer het scheepsontwerp de montage-interface en waterdichte grens ondersteunt. De scheepswerf of het ontwerpbureau moet de versterking, openingslocatie, bedieningsrichting en inspectievereisten bevestigen.

V3: Worden klasse-certificaten automatisch bij elke bestelling geleverd?

A3: Nee. Klasse-gerelateerde certificaten, getuigenisinspectie, materiaal traceerbaarheid en waterdichte testdocumentatie moeten vóór offerte worden bevestigd en geregeld volgens projectvereisten en goedkeuringsprocedures van de klasse.
