Waterdichte schroefketting voor 28, 32 en 34 mm keten. CB/Z 887-2007

Waterdichte Schroef-Type Ankerketting Ontgrendelaar voor 28, 32 & 34 mm Ketting | CB/Z 887-2007

Productoverzicht

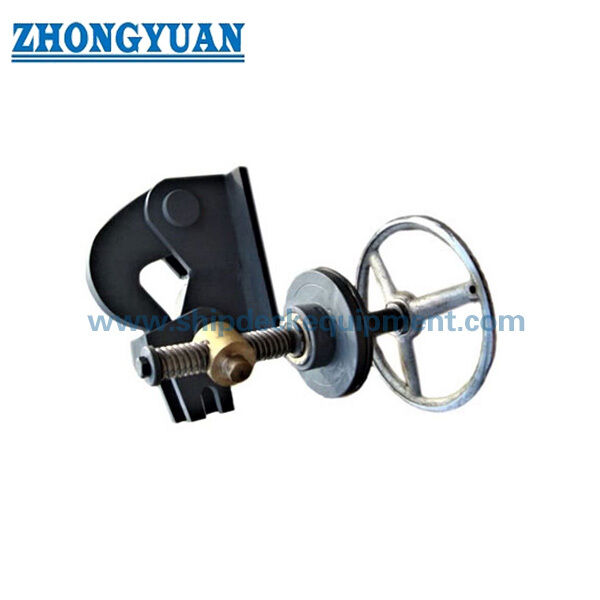

De waterdichte schroef-type ankerketting ontgrendelaar CB/Z 887-2007 is een mechanische ketting-eindbevestigings- en gecontroleerde ontgrendelingsassemblage. De waterdichte configuratie maakt gebruik van een ontgrendelingshaak, bedieningsassen, trapeziumschroef, schuifregelaar, vergrendelingsdelen en een afgedichte pakkingbusconstructie, zodat het ontgrendelingsmechanisme door de installatiegrens kan worden bediend met behoud van de gespecificeerde afdichtingsfunctie.

Deze pagina behandelt de 28 mm, 32 mm en 34 mm waterdichte configuraties gedefinieerd door CB/Z 887-2007. Selectie en fabricage moeten worden gecontroleerd aan de hand van de toepasselijke standaardtekening, de werkelijke ketting-eindverbinding, de installatie-interface, de bedrijfsrichting, de beschikbare speling en goedgekeurde projectdocumentatie. De niet-waterdichte configuratie is een aparte opstelling en wordt niet weergegeven in de onderstaande maattabel.

Snelle Specificaties

• Producttype: waterdichte schroef-type ankerketting ontgrendelaar → bevestigt het ketting-einde in normale toestand en biedt een gecontroleerde mechanische ontgrendelingsfunctie.

• Standaard: CB/Z 887-2007 → fabricagematen, waterdichtheid, inspectie- en kwaliteitsvereisten op deze pagina zijn uitsluitend gebaseerd op deze standaard.

• Toepasselijke ankerketting: 28 / 32 / 34 mm → discrete standaardmaten; selecteer de exacte maat uit de goedgekeurde ketting- en installatietekening.

• Waterdichte configuratie: afgedichte pakkingbus rond de bedieningsas → biedt de afdichtingsinterface die vereist is voor het waterdichte type.

• Waterdichtheidseis: pakkingbusassemblage om niet minder dan 0,4 MPa statische waterdruk te weerstaan zonder lekkage.

• Bedrijfsmechanisme: trapeziumschroef + schuifregelaar + ontgrendelingshaak → handmatige asrotatie produceert gecontroleerde ontkoppeling van de haak.

• Standaard schroefdraadmaten: Tr 24×5-7 voor 28 mm ketting; Tr 26×5-7 voor 32 / 34 mm ketting → belangrijke bewerkings- en assemblagecontrolematen.

• Referentiemassa: 23 / 28 / 28 kg voor 28 / 32 / 34 mm waterdichte configuraties → nuttig voor installatiehandling en verpakking.

Belangrijkste Technische Parameters

CB/Z 887-2007 waterdichte configuratie. Afmetingen zijn in mm. Waarden tussen haakjes zijn referentieafmetingen.

Selectie & Aanvraag Gids

• Stap 1: Bevestig de CB/Z 887-2007 waterdichte schroef-type configuratie en de vereiste 28 / 32 / 34 mm ankerkettingmaat.

• Stap 2: Bevestig de ketting-eindverbinding, installatiegrens, H / h / b / L / B interfaceafmetingen, asrichting en beschikbare bedieningsspeling uit de goedgekeurde tekening.

• Stap 3: Bevestig de eis voor de waterdichtheidstest, de omvang van de klant / klasse / derde partij getuige en de vereiste testdocumentatie.

• Stap 4: Bevestig het materiaalplan van de componenten, materiaal traceerbaarheid, verpakkingsspecificatie, smeervereiste en beschermende coating.

• Stap 5: Geef de hoeveelheid, het type vaartuig, de installatiepositie, de tekening of referentiefoto, de leveringsbestemming, de vereiste levertijd en de eisen voor goedkeuringsdocumenten op.

Structuur

Hoofdlichaam | Ontgrendelingshaak | Grote as | Kleine as | Vergrendelingsvanger | Drukmoer | Drukbus | Pakking | Pakkingbuslichaam | Bus | Trapezoidale schroef | Schuifregelaar

Fabricage & Technische Kwaliteitseisen

• Maatcontrole: H, h, b, L, B, t, d en l afmetingen, samen met de gespecificeerde trapeziumschroefdraad, moeten de CB/Z 887-2007 configuratie en de gecontroleerde productietekening volgen.

• Schroefdraad en glijdende delen: de trapeziumschroef, de bijpassende schroefdraad, de schuifregelaar en de aspassing moeten zo worden bewerkt en gemonteerd dat de beweging soepel verloopt en vrij van klemming is; bramen en schadelijke scherpe randen moeten worden verwijderd.

• Waterdichte assemblage: pakking, drukbus, drukmoer en pakkingbuscomponenten moeten correct worden gemonteerd zodat de waterdichte configuratie voldoet aan de gespecificeerde afdichtingsvereiste.

• Waterdichtheidstest: de pakkingbusassemblage moet niet minder dan 0,4 MPa statische waterdruk weerstaan zonder lekkage. De uitvoering en getuigenis van de test moeten het goedgekeurde inspectiebereik volgen.

• Bedrijfsfunctie: ontgrendelingshaak, assen, schroef en schuifregelaar moeten de beoogde vergrendelings- en ontgrendelingssequentie zonder vastlopen uitvoeren. Markeringen voor openings-/vergrendelingsrichting moeten na montage duidelijk zijn.

• Materiaalcontrole: componentmaterialen moeten voldoen aan het materiaalplan en de verwezenlijkte materiaalstandaarden gespecificeerd door CB/Z 887-2007. Materiaalvervangingen vereisen projectgoedkeuring vóór fabricage.

• Oppervlak en smering: wrijving, schroefdraad en lagercontactgebieden moeten worden voorzien van geschikte smering; blootgestelde oppervlakken moeten de beschermende behandeling krijgen die vereist is door de standaard en het goedgekeurde projectcoatingsysteem.

• Eindinspectie: verifieer materiaaldocumentatie, hoofdmaten, uiterlijk, montageconditie, bedrijfsflexibiliteit, waterdichtheid, markering en leveringsdocumentatie vóór vrijgave.

Aangepaste Attributen

• Standaard: CB/Z 887-2007 → ontwerp-, fabricage- en acceptatiebasis voor deze pagina.

• Configuratie: Waterdichte schroef-type → afgedichte pakkingbusconstructie is inbegrepen; niet-waterdicht type is apart.

• Kettingdiameter: 28 / 32 / 34 mm → standaard discrete maatserie getoond op deze pagina.

• Waterdichtheid: ≥0,4 MPa statische waterdruk, geen lekkage → van toepassing op de waterdichte afdichtingsopstelling.

• Schroefdraad: Tr 24×5-7 of Tr 26×5-7 → geselecteerd op basis van kettingmaat en standaardconfiguratie.

• Materialen: Component-specifieke koolstofstaal, roestvrij staal en koperlegering materialen volgens CB/Z 887-2007 → definitieve onderdeel-voor-onderdeel graden volgen de gecontroleerde stuklijst.

• Bediening: Handmatige schroef-en-schuifregelaar ontgrendeling → bedrijfsrichting, haakvergrendeling en beschikbare speling moeten overeenkomen met de goedgekeurde installatietekening.

• Inspectie: Dimensionale, visuele, functionele en waterdichtheidcontroles → getuigenis en documentatiebereik volgens ordervereiste.

• Certificaatvereiste: Beschikbaar volgens projectvereiste → fabrikantencertificaat, materiaaldocumenten en klasse / derde partij inspectiebereik te worden overeengekomen vóór productie.

Hoe Het Werkt

Ankerketting-einde is verbonden met de ontgrendelingshaak → Vergrendelingsdelen en schroefmechanisme houden de haak vast → Operator draait de bedieningsas in de gemarkeerde ontgrendelingsrichting → Trapezoidale schroef drijft de schuifregelaar aan → Ontgrendelingshaak ontkoppelt in een gecontroleerde sequentie → Assemblage wordt geïnspecteerd en opnieuw ingesteld na gebruik

Toepassingen

Waterdichte ankerketting-eind ontgrendelingsopstellingen | Speciale ankersystemen voor vaartuigen | Tekening-gecontroleerde installaties | Nieuwbouwprojecten | Reparatie- en vervangingsprojecten gespecificeerd volgens CB/Z 887-2007

Certificeringen & Voordelen

Certificaten en inspectie door derden kunnen worden geregeld volgens projectvereiste, overeengekomen inspectiebereik, materiaal traceerbaarheid en goedkeuringsprocedure. Ze zijn niet standaard inbegrepen.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Test Certificaat.

Tekening & Foto's

FAQ

V1: Welke kettingmaten worden gedekt door de waterdichte configuratie op deze pagina?

A1: De standaardmaten die hier worden getoond zijn 28 mm, 32 mm en 34 mm. Het zijn discrete maten, dus de selectie moet overeenkomen met de werkelijke ketting en de goedgekeurde installatietekening, in plaats van 28-34 mm als een continu bereik te behandelen.

V2: Wat is de belangrijkste acceptatievereiste voor het waterdichte type?

A2: De pakkingbus afdichtingsopstelling moet niet minder dan 0,4 MPa statische waterdruk weerstaan zonder lekkage. Het overeengekomen inspectieplan moet de getuigenis- en documentatievereisten definiëren.

V3: Welke informatie is vereist vóór fabricage?

A3: Bevestig kettingmaat, installatietekening, ketting-eindverbinding, grensafmetingen, asrichting, bedieningsspeling, vereiste materiaaldocumentatie, coating, inspectiebereik voor waterdichtheid, hoeveelheid en leveringsvereiste., testdruk en getuigenisbereik, materiaal / coatingvereisten, hoeveelheid, bestemming en leveringsschema.
