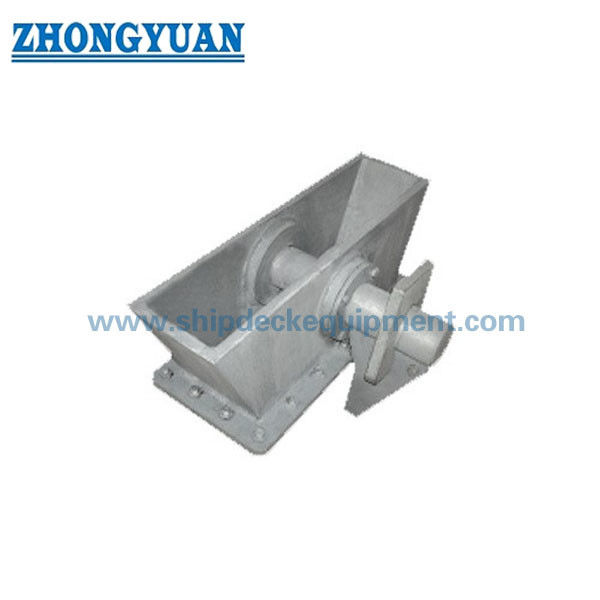

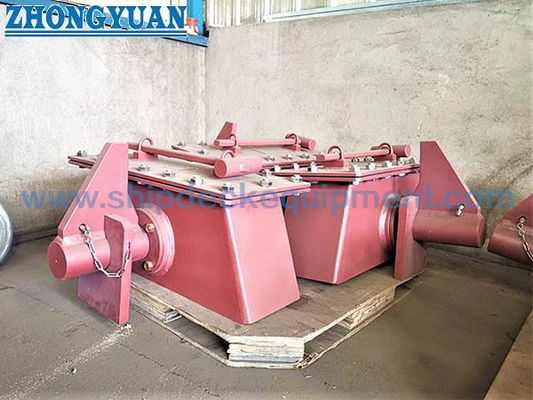

Hondenkabelklem voor ankerketen Dia.50×120mm.
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipmen |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Technische standaard: | CB/T 3143-2013 | Nominale kettingdiameter: | 50 mm tot 120 mm |
|---|---|---|---|
| Materialen: | C-Mn staal, roestvrij staal | Oppervlaktebehandeling: | Zandblasing tot S2,5 + één laag epoxyprimar, gegalvaniseerd, gepolijst, aangepaste oppervlaktebehand |
| Classificatiecertificaten: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, enz. | ||
| Markeren: | Kabelklem van scheepsverbindingsapparatuur,Waterdichte kabelklem van het type hond |
||
Productomschrijving
Hondtype kabelklem voor ankerketting dia.50–120 mm| Marine ankerketting losmaakapparaat
Productoverzicht
De waterdichte hondtype kabelklem CB/T 3143 is ontworpen als een kritiek veiligheidsonderdeel voor ankerketting losmaaksystemen.
Het is geschikt voor ankerkettingen van graad 2 en graad 3 met diameters van 50 mm tot 120 mm.
Uitgerust met een O-ring afdichtingsstructuur, zorgt het voor waterdichte integriteit van de kettingkluis onder geteste drukcondities.
Het apparaat maakt gecontroleerd vasthouden en noodontgrendeling van de ankerketting mogelijk, wat de veiligheid van het schip beschermt onder overbelastingsomstandigheden.
Snelle specificaties
- Kettingdiameter: 50–120 mm → Definieert compatibiliteit met ankerketting
- Kettinggraad: Graad 2 / Graad 3 → Toepasbaar sterkteniveau
- Waterdichte druk: 0,03 MPa / 5 min → Zorgt voor afdichting van de kettingkluis
- Ontgrendelingsmechanisme: Hondtype + hamer → Maakt snelle ontgrendeling mogelijk
- Pinsterkte logica: 15–30% breekbelasting → Gecontroleerde bescherming tegen falen
- Afdichting: O-ring rubber → Zorgt voor waterdichte prestaties
- Smering: Vetkanaal pin → Soepele werking
- Materiaal: C-Mn staal / roestvrij staal → Sterkte en duurzaamheid
- Oppervlak: Sa2.5 + primer → Corrosiebescherming
Belangrijkste technische parameters
| Nominaal Nr. |
Kettingkabel diameter |
L | B | L1 | B1 | L2 | D | H1 | H2 | n | Theoretisch gewicht kg |
| 50 | 50 | 104 | 400 | 244 | 460 | 70 | 60 | 100 | 115 | 10 | 61 |
| 52 | 52 | 106 | 246 | 72 | 62 | 69 | |||||
| 54 | 51 | 112 | 435 | 252 | 486 | 74 | 64 | 120 | 72 | ||
| 56 | 56 | 116 | 256 | 78 | 67 | 105 | 76 | ||||
| 58 | 58 | 122 | 463 | 262 | 501 | 80 | 69 | 130 | 14 | 80 | |
| 60 | 60 | 125 | 265 | 83 | 71 | 110 | 82 | ||||
| 62 | 62 | 129 | 493 | 269 | 524 | 73 | 138 | 85 | |||
| 64 | 64 | 132 | 272 | 86 | 75 | 86 | |||||
| 66 | 66 | 139 | 520 | 281 | 542 | 91 | 78 | 140 | 90 | ||
| 68 | 68 | 79 | 92 | ||||||||
| 70 | 70 | 146 | 557 | 288 | 570 | 94 | 81 | 115 | 118 | 93 | |
| 73 | 73 | 149 | 97 | 84 | 94 | ||||||
| 76 | 76 | 158 | 593 | 300 | 594 | 102 | 88 | 120 | 155 | 95 | |
| 78 | 78 | 161 | 303 | 105 | 90 | 96 | |||||
| 81 | 81 | 167 | 610 | 309 | 628 | 107 | 93 | 125 | 165 | 96 | |
| 84 | 84 | 170 | 312 | 110 | 96 | 98 | |||||
| 87 | 87 | 181 | 690 | 325 | 660 | 115 | 100 | 175 | 100 | ||
| 90 | 90 | 183 | 327 | 117 | 103 | 106 | |||||
| 92 | 92 | 195 | 727 | 339 | 686 | 121 | 105 | 130 | 185 | 113 | |
| 95 | 95 | 198 | 342 | 124 | 108 | 119 | |||||
| 97 | 97 | 205 | 785 | 353 | 724 | 127 | 110 | 135 | 192 | 121 | |
| 100 | 100 | 208 | 356 | 130 | 113 | 140 | 150 | ||||
| 102 | 102 | 210 | 358 | 132 | 115 | 186 | |||||
| 105 | 105 | 221 | 853 | 37l | 770 | 137 | 118 | 18 | 214 | ||
| 107 | 107 | 225 | 374 | 140 | 120 | 257 | |||||
| 111 | 111 | 226 | 3i6 | 142 | 123 | 145 | 244 | ||||
| 114 | 114 | 246 | 917 | 398 | 810 | 150 | 127 | 225 | 289 | ||
| 117 | 117 | 248 | 152 | 130 | 327 | ||||||
| 120 | 120 | 253 | 403 | 157 | 133 | 150 | 372 |
Selectiegids
Stap 1 – Selecteer kettingdiameter → 50–120 mm op basis van ankerketting
Stap 2 – Bevestig kettinggraad → Graad 2 of Graad 3
Stap 3 – Bevestig waterdichte vereiste → Vereist voor afdichting van de kettingkluis
Stap 4 – Bevestig ontgrendelingsvereiste → Noodsnelle ontgrendeling nodig
Stap 5 – Bevestig pin veiligheidslogica → Gecontroleerde breuk bij overbelasting
Stap 6 – Bevestig certificering → Eis van classificatiemaatschappij
Structuur
Behuizing | Hondvergrendelingsmechanisme | Ontgrendelingspen | O-ring afdichting | Smeerpen | Hamerontgrendelingssysteem
Aangepaste attributen
- Kettingdiameter: 50–120 mm → Compatibiliteit
- Waterdichte afdichting: O-ring → Voorkomt waterindringing
- Ontgrendeling: Hamerbediening → Snelle noodontgrendeling
- Pinsterkte: 15–30% BL → Veiligheidsbescherming
- Smering: Vetgroef → Soepele werking
- Materiaal: C-Mn staal → Structurele sterkte
- Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat
Aanvraaggids
Geef kettingdiameter, kettinggraad, waterdichte vereiste en klasse certificeringsvereiste op.
Hoe het werkt
De ketting wordt vergrendeld door het hondmechanisme. In geval van nood kan de pin worden ontgrendeld met een hamer, waardoor de ketting veilig kan uitlopen. De pin is ontworpen om te breken bij gecontroleerde overbelasting, wat de veiligheid van het schip garandeert.
Toepassingen
Ankerkettingkluis | Noodketting ontgrendelingssysteem | Scheepsveiligheidssysteem
Certificeringen & Voordelen
Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; waterdicht getest, gecontroleerd ontgrendelingsveiligheidsontwerp, betrouwbaar vergrendelingsmechanisme.
Tekening & Foto's
GA-tekening | Installatie-indeling | Productfoto's
Bestelling
MOQ: 1 | Levering: 30–60 dagen
FAQ
V1: Wat is de functie van de hondtype kabelklem?
A: Het houdt en ontgrendelt de ankerketting veilig.
V2: Hoe werkt de veiligheidspin?
A: Deze breekt bij 15–30% van de breekbelasting van de ketting om een noodontgrendeling te garanderen.
V3: Waarom waterdicht ontwerp?
A: Om de afdichting van de kettingkluis te behouden en waterindringing te voorkomen.
