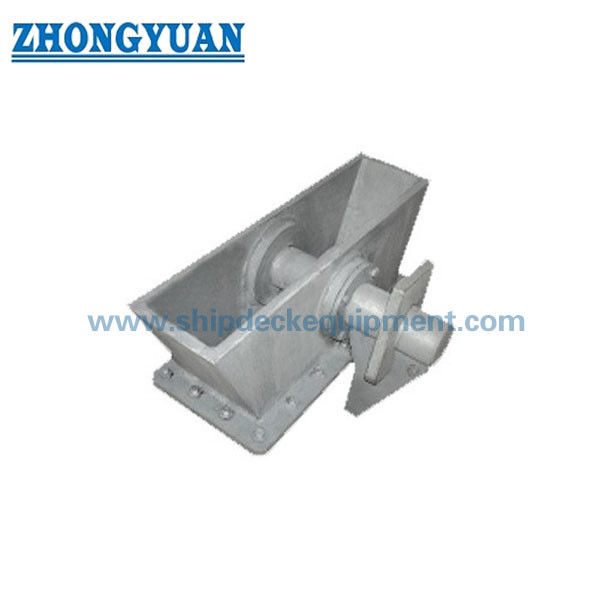

50–120mm Waterdichte Hondtype Kabelklem | Ankerketting Ontgrendelingsapparaat voor Scheepsaanleg
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipment |
| Certificering: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Modelnummer: | Standaard en Aangepast |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | As per quotation |
| Verpakking Details: | Pallet of aangepast |
| Levertijd: | Vanaf aanbieding |
| Betalingscondities: | TT, L/C |
| Levering vermogen: | Stel cliëntenbehoeften tevreden |
|
Gedetailleerde informatie |
|||
| Technische standaard: | CB/T 3143-2013 | Nominale kettingdiameter: | 50 mm tot 120 mm |
|---|---|---|---|
| Materialen: | C-Mn staal, roestvrij staal | Oppervlaktebehandeling: | Zandblasing tot S2,5 + één laag epoxyprimar, gegalvaniseerd, gepolijst, aangepaste oppervlaktebehand |
| Classificatiecertificaten: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, enz. | ||
| Markeren: | Kabelklem van scheepsverbindingsapparatuur,Waterdichte kabelklem van het type hond |
||
Productomschrijving
50×120mm waterdicht kabelklem voor honden.
Productoverzicht
CB/T 3143 waterdichte kabelklem van het type hond is ontworpen als een cruciaal veiligheidsonderdeel voor ankerketen loslaatsystemen.
Het is geschikt voor ankerketens van klasse 2 en klasse 3 met een diameter van 50 mm tot 120 mm.
Het is uitgerust met een O-ring afdichtingsstructuur die zorgt voor de waterdichte integriteit van het ketenluik onder geteste drukomstandigheden.
De inrichting maakt het mogelijk de ankerketen onder controle te houden en in noodsituaties los te laten, waardoor de veiligheid van het vaartuig onder overbelasting wordt beschermd.
Snelle specificaties
- Ketendiameter: 50 ∼ 120 mm → Deelt compatibiliteit met ankerketen aan
- Kettingklasse: Klasse 2 / Klasse 3 → Toepasselijke sterkte
- Waterdicht Druk: 0,03 MPa / 5 min → Zorg voor de afdichting van de keten
- Verwijderingsmechanisme: type hond + hamer → Snel loslaten mogelijk
- Pin Strength Logic: 15~30% breekbelasting → Gecontroleerde storingsbescherming
- Afdichting: O-ring rubber → Waterdichtheid
- Grijp: Grijpkanaalpen → Vloeiende werking
- Materiaal: C-Mn staal / roestvrij staal → Sterkte en duurzaamheid
- Oppervlak: Sa2,5 + primer → Corrosiebescherming
Belangrijkste technische parameters
| Nominale - Nee, dat is niet waar. |
Kettingkabel diameter |
L | B. | L1 | B1 | L2 | D | H1 | H2 | n | Theoretische gewicht kg |
| 50 | 50 | 104 | 400 | 244 | 460 | 70 | 60 | 100 | 115 | 10 | 61 |
| 52 | 52 | 106 | 246 | 72 | 62 | 69 | |||||
| 54 | 51 | 112 | 435 | 252 | 486 | 74 | 64 | 120 | 72 | ||
| 56 | 56 | 116 | 256 | 78 | 67 | 105 | 76 | ||||
| 58 | 58 | 122 | 463 | 262 | 501 | 80 | 69 | 130 | 14 | 80 | |
| 60 | 60 | 125 | 265 | 83 | 71 | 110 | 82 | ||||
| 62 | 62 | 129 | 493 | 269 | 524 | 73 | 138 | 85 | |||
| 64 | 64 | 132 | 272 | 86 | 75 | 86 | |||||
| 66 | 66 | 139 | 520 | 281 | 542 | 91 | 78 | 140 | 90 | ||
| 68 | 68 | 79 | 92 | ||||||||
| 70 | 70 | 146 | 557 | 288 | 570 | 94 | 81 | 115 | 118 | 93 | |
| 73 | 73 | 149 | 97 | 84 | 94 | ||||||
| 76 | 76 | 158 | 593 | 300 | 594 | 102 | 88 | 120 | 155 | 95 | |
| 78 | 78 | 161 | 303 | 105 | 90 | 96 | |||||
| 81 | 81 | 167 | 610 | 309 | 628 | 107 | 93 | 125 | 165 | 96 | |
| 84 | 84 | 170 | 312 | 110 | 96 | 98 | |||||
| 87 | 87 | 181 | 690 | 325 | 660 | 115 | 100 | 175 | 100 | ||
| 90 | 90 | 183 | 327 | 117 | 103 | 106 | |||||
| 92 | 92 | 195 | 727 | 339 | 686 | 121 | 105 | 130 | 185 | 113 | |
| 95 | 95 | 198 | 342 | 124 | 108 | 119 | |||||
| 97 | 97 | 205 | 785 | 353 | 724 | 127 | 110 | 135 | 192 | 121 | |
| 100 | 100 | 208 | 356 | 130 | 113 | 140 | 150 | ||||
| 102 | 102 | 210 | 358 | 132 | 115 | 186 | |||||
| 105 | 105 | 221 | 853 | 37l | 770 | 137 | 118 | 18 | 214 | ||
| 107 | 107 | 225 | 374 | 140 | 120 | 257 | |||||
| 111 | 111 | 226 | 3i6 | 142 | 123 | 145 | 244 | ||||
| 114 | 114 | 246 | 917 | 398 | 810 | 150 | 127 | 225 | 289 | ||
| 117 | 117 | 248 | 152 | 130 | 327 | ||||||
| 120 | 120 | 253 | 403 | 157 | 133 | 150 | 372 |
Selectiegids
Stap 1 Selecteer ketendiameter → 50×120 mm op basis van ankerketen
Stap 2
Stap 3
Stap 4
Stap 5
Stap 6 Bevestiging van de certificering → Vereiste van de klassenmaatschappij
Structuur
Lichaam. Hondenvergrendelingsmechanisme. Ontslagspeld. O-ring zegel.
Aanpassingsattributen
- Kettingdiameter: 50 ∼ 120 mm → Compatibiliteit
- Waterdicht afdichting: O-ring → Voorkoming van waterinvoer
- Afgifte: hameroperatie → snelle noodafgifte
- Stevigheid van de pin: 15-30% BL → Veiligheidsbescherming
- Grijpgroef → Vloeiende werking
- Materiaal: C-Mn staal → Structuursterkte
- Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
Onderzoeksgids
Gelieve de ketendiameter, de ketengraad, de waterdichte vereisten en de klassecertificering te vermelden.
Hoe het werkt.
De keten is vergrendeld door het mechanisme van de hond. In noodgevallen kan de pin worden losgelaten met een hamer, waardoor de keten veilig kan lopen. De pin is ontworpen om te breken onder gecontroleerde overbelasting,het waarborgen van de veiligheid van schepen.
Toepassingen
Ankerketenluis. Noodketen loslaatsysteem.
Certificeringen en voordelen
Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; waterdicht getest, veiligheidsontwerp met gecontroleerde afgifte, betrouwbaar vergrendelingsmechanisme.
Tekening en foto's

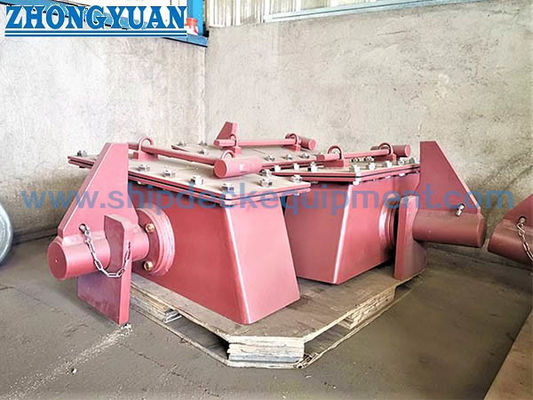

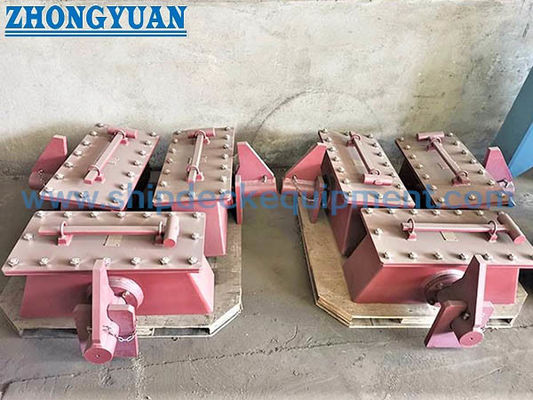

GA tekening. Installatie lay-out. Productfoto's.
Bestellen
MOQ: 1 ∙ Levering: 30 ∙ 60 dagen
Veelgestelde vragen
V1: Wat is de functie van de kabelklem van het type hond?
A: Het houdt en laat de ankerketen veilig los.
V2: Hoe werkt de veiligheidspeld?
A: Het breekt onder 15-30% van de ketenbreukbelasting om noodvrijstelling te garanderen.
V3: Waarom een waterdicht ontwerp?
A: Om de sluiting van de keten te behouden en om het binnendringen van water te voorkomen.
