Productoverzicht

De DIN 81860 ankerkettingkabelklemontspanner is een eindbevestiging voor ankerkettingkabels aan boord van schepen. Deze bevindt zich normaal gesproken aan het binnenboordse uiteinde van de ankerketting in het kettingborgsysteem, waar het kettinguiteinde moet worden vastgezet tijdens normaal gebruik en moet worden losgelaten wanneer het schip een noodlossing van de ankerketting nodig heeft.

Op deze pagina vindt u waterdichte en niet-waterdichte leveringsmogelijkheden. De waterdichte versie wordt geselecteerd wanneer afdichtingsprestaties rond de kettingbak of de bijbehorende waterdichte grens vereist zijn, terwijl de niet-waterdichte versie wordt gebruikt waar de installatietekening geen afdichtingsfunctie vereist. Definitieve standaardeditie, kettingkwaliteit, materiaalkwaliteit, installatie-interface, vrijgaveregeling en waterdichte testvereisten moeten vóór productie worden bevestigd.

Snelle specificaties

• Producttype: ankerkettingkabelklem / ankerkettingontspanner / eindbevestiging → beveiligt het binnenboordkettinguiteinde en maakt noodontgrendeling mogelijk afhankelijk van de scheepsindeling.
• Standaardreferentie: DIN 81860-1999 zoals geleverd door het project → huidige edities van DIN 81860-1 / DIN 81860-2 kunnen worden gecontroleerd of de scheepswerf de nieuwste norm vereist.
• Nominale kettingdiameter: 36 mm tot 152 mm in de meegeleverde tabel → geschikt voor een breed scala aan scheepsankerkettingmaten.
• Ankerkettingkwaliteit: van toepassing op ankerkettingen van klasse 2 en klasse 3 → uiteindelijke kettingkwaliteit en klassegoedkeuringsbereik moeten worden bevestigd door de projectspecificatie.
• Waterdichte optie: waterdichte of niet-waterdichte versie → waterdichte functietest, druk, duur en getuige-vereiste moeten vóór de bestelling worden bevestigd.
• Materiaalopties: C-Mn-staal, gegoten staal of roestvrij staal → exacte materiaalkwaliteit, warmtebehandeling en traceerbaarheid moeten voldoen aan de projectvereisten.
• Oppervlaktebehandeling: Sa 2.5 stralen + één laag epoxy shopprimer, gegalvaniseerd, gepolijst roestvrij staal of coating op maat → uiteindelijke afwerking moet overeenkomen met het coatingplan van het schip.
• Certificaatomvang: makercertificaat, materiaalcertificaat, klasse-inspectie en waterdicht testrecord beschikbaar volgens ordervereiste.

Belangrijkste technische parameters

Selectie- en onderzoeksgids

• Stap 1: Bevestig de standaardeditie van DIN 81860, de productnaam en of het project een waterdichte of niet-waterdichte constructie vereist.
• Stap 2: Bevestig de nominale kettingdiameter, kettingkwaliteit, opstelling van de eindschakels en of het product bestemd is voor nieuwbouw, reparatie of vervanging.
• Stap 3: Bevestig de installatiepositie, kettingkast/schotinterface, beschikbare bedieningsruimte, losrichting en omliggende wapening door te tekenen.
• Stap 4: Materiaalvereiste bevestigen: C-Mn-staal, gietstaal, roestvrij staal of speciaal projectmateriaal met traceerbaarheid van het certificaat.
• Stap 5: Bevestig de oppervlaktebehandeling en de inspectieomvang: shopprimer, gegalvaniseerde afwerking, polijsten van roestvrij staal, klasse-inspectie en indien nodig een waterdichte functietest.
• Stap 6: Geef het aantal, de bestemming van de levering, de vereiste levertijd, het scheepstype, de vereisten van het classificatiebureau, de GA-tekening en referentiefoto's op, indien beschikbaar.

Structuur

Kabelklemlichaam | Interface voor bevestiging van kettingeinde | Los-/slipregeling | Bedienings- of vrijgavetoegang | Waterdichte afdichtingsoptie | Niet-waterdichte optie | Interface voor kettingkast/schotinstallatie | Oppervlaktebescherming

Veiligheids- en technische voordelen van kettingkasten

• Het maatbereik van DIN 81860 helpt bij het matchen van het eindbevestigingsmiddel met de gespecificeerde ankerkettingdiameter, waardoor onduidelijkheid tijdens vervanging of offerte wordt verminderd.
• Waterdichte en niet-waterdichte versies kunnen in de onderzoeksfase worden gescheiden, waardoor het gebruik van een niet-afdichtend product wordt vermeden wanneer de opstelling van het vat waterdichte integriteit vereist.
• Het apparaat ondersteunt de logica voor het vrijgeven van de noodketting: het uiteinde van de ankerketting is normaal gesproken vastgezet en de eindverbinding kan worden losgemaakt wanneer de scheepsinrichting onder gevaarlijke omstandigheden het opofferen van anker vereist.
• Voor waterdichte projecten moeten de afdichtingsstructuur, pakking- of O-ringdetails, testdruk, testduur en reikwijdte van de klasse-getuige worden bevestigd in plaats van uit te gaan van één universele testvoorwaarde.
• De materiaalkeuze kan worden aangepast voor C-Mn-staal-, gietstaal- of roestvrijstalen projecten, maar de exacte kwaliteit, het las-/gietproces en de traceerbaarheid van het certificaat moeten vóór de productie worden gedefinieerd.
• Oppervlaktevoorbereiding zoals Sa 2.5 stralen en epoxy shopprimer zorgen voor een gecontroleerde basisconditie voor de uiteindelijke coating van het vat, terwijl een gegalvaniseerde of gepolijste afwerking in roestvrij staal kan worden besproken indien gespecificeerd.
• Bij vervangingsprojecten moeten de bestaande interface van de kettingkast, de positie van het gat, de verbinding van de eindschakel en de beschikbare speling worden gecontroleerd voordat de uitwisselbaarheid wordt bevestigd.

Aangepaste kenmerken

• Norm: DIN 81860-1999 → gebruik wanneer de scheepswerf- of eigenaarspecificatie deze Duitse standaard ankerkettingeindbevestiging vereist.
• Huidige standaardcontrole: DIN 81860-1 / DIN 81860-2:2022 → bevestig of het project nog steeds de editie van 1999 of de nieuwste DIN-editie vereist.
• Uitvoering: waterdicht / niet-waterdicht → kies op basis van de grens van de kettingbak, de afdichtingsvereisten en de installatietekening.
• Nominale kettingdiameter: 36–152 mm → selecteer strikt op basis van de maat van de ankerketting en de opstelling van de eindschakels.
• Ankerkettingklasse: Graad 2 / Graad 3 zoals geleverd → eindcijfer, basis van de klassenregel en acceptatievereiste moeten worden bevestigd.
• Materiaal: C-Mn staal / gietstaal / roestvrij staal → exacte kwaliteit en certificaatomvang moeten vóór bestelling worden bevestigd.
• Waterdichte functietest: beschikbaar volgens projectvereiste → druk, duur, inspectiemethode en te bevestigen getuigenvereiste.
• Oppervlaktebehandeling: Sa 2.5 stralen + epoxy shopprimer / gegalvaniseerd / aangepast → de uiteindelijke oppervlakteconditie moet de specificaties van de scheepscoating volgen.
• Certificaatvereiste: beschikbaar op aanvraag → klassecertificaat, makercertificaat, materiaalcertificaat en testrecord worden gerangschikt op basis van de bevestigde orderomvang.

Hoe het werkt

Het uiteinde van de ankerketting is verbonden met de klemontspanner → Het uiteinde van de ketting blijft tijdens normaal gebruik geborgd → Operator activeert de ontgrendelingsvoorziening wanneer een noodlossing vereist is → Het uiteinde van de ketting wordt losgemaakt van het bevestigingspunt → Anker en ketting kunnen uitlopen volgens de noodprocedure van het vaartuig

Toepassingen

Ankerkettingbak | Eindbevestiging ankerketting | Noodankerkettingontgrendelingssysteem | Scheepsverankeringsregeling | Commerciële schepen | Nieuwbouwprojecten | Reparatie- en vervangingsprojecten | Waterdichte of niet-waterdichte kettingkastinstallaties

Certificeringen en voordelen

Certificaten kunnen worden gerangschikt op basis van de projectvereisten, de reikwijdte van de inspectie, de traceerbaarheid van materialen, de vereisten voor waterdichte tests en de goedkeuringsprocedure van de klassenorganisatie.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Testcertificaat.

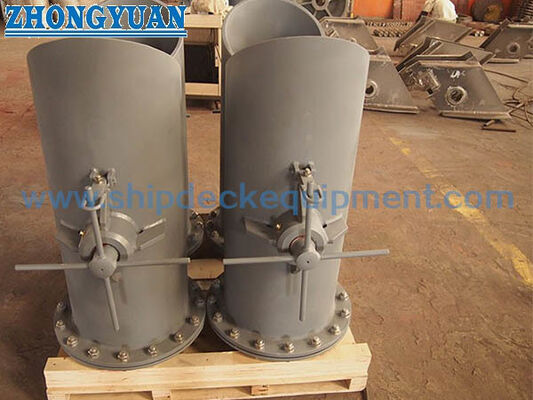

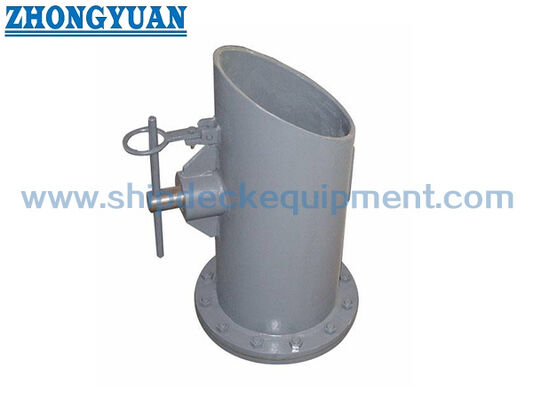

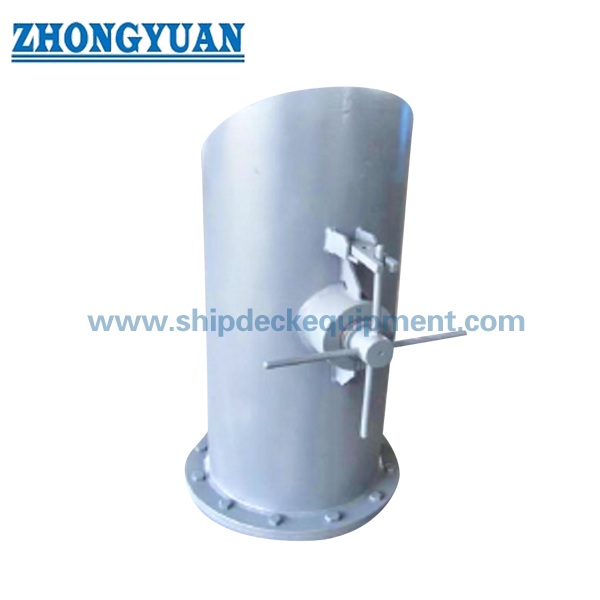

Tekening en foto's

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen de waterdichte en niet-waterdichte versie?

A1: De waterdichte versie wordt gebruikt wanneer de installatie afdichting rond de kettingbak of de bijbehorende waterdichte grens vereist. De niet-waterdichte versie wordt gebruikt waar geen afdichtingsfunctie vereist is. Testdruk, testduur, afdichtingsdetails en klassegetuige-eis moeten worden bevestigd voor waterdichte projecten.

Vraag 2: Is dit product hetzelfde als een dekkettingstopper?

A2: Nee. Een DIN 81860 ankerkettingkabelklemontspanner is een eindbevestigings-/losapparaat voor het binnenboordse uiteinde van de ankerketting. Normaal gesproken is op het dek een kettingstopper aangebracht om de ketting tijdens verankeringswerkzaamheden vast te houden en te geleiden. De twee producten mogen niet door elkaar gebruikt worden in tekeningen of offertes.

Q3: Welke informatie is nodig vóór de offerte?

A3: Bevestig de standaardeditie, waterdichte of niet-waterdichte versie, kettingdiameter, kettingkwaliteit, materiaal, oppervlaktebehandeling, hoeveelheid, certificaatvereiste, waterdichte testvereiste, installatietekening, leveringsbestemming en vereiste levertijd.
