Ankerketting Eindbevestiging & Ontgrendeling | DIN 81860, Waterdicht / Niet-waterdicht Type
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipmen |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Technische standaard: | DIN81860-1999; Duitse standaard | Nominale kettingdiameter: | 36 mm tot 152 mm |
|---|---|---|---|
| Materialen: | C-Mn staal, roestvrij staal | Oppervlaktebehandeling: | zandblasing tot S2.5 + één laag epoxy-primar, gepolijst roestvrij staal, aangepaste oppervlaktebehan |
| Classificatiecertificaten: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, enz. | ||
| Markeren: | De kabel van DIN 81860 klemt dicht,De staaldin 81860 kabel klemt dicht,Het Anker Releaser van DIN 81860-1999 |
||
Productomschrijving
Ankerketting Eindbevestiging & Ontgrendeling | DIN 81860, Waterdicht / Niet-waterdicht Type
Productoverzicht
De DIN 81860 ankerkettingklem ontgrendeling is een eindbevestigingsinrichting voor ankerkettingen aan boord van schepen. Het is normaal gesproken aan het binnenboordse uiteinde van de ankerketting in het kettingkastensysteem geplaatst, waar het kettinguiteinde tijdens normaal gebruik moet worden beveiligd en ontgrendeld wanneer het schip noodontlading van de ankerketting nodig heeft.
Deze pagina behandelt waterdichte en niet-waterdichte leveringsopties. De waterdichte versie wordt geselecteerd wanneer afdichtingsprestaties vereist zijn rond de kettingkast of de bijbehorende waterdichte grens, terwijl de niet-waterdichte versie wordt gebruikt waar de installatietekening geen afdichtingsfunctie vereist. De definitieve standaardeditie, kettingkwaliteit, materiaalgradatie, installatie-interface, ontgrendelingsregeling en vereiste voor waterdichtheidstests moeten vóór productie worden bevestigd.
Snelle specificaties
- Producttype: ankerkettingklem / ankerketting ontgrendeling / eindbevestiging → beveiligt het binnenboordse kettinguiteinde en maakt noodontgrendeling mogelijk volgens de scheepsindeling.
- Standaardreferentie: DIN 81860-1999 zoals geleverd door het project → huidige DIN 81860-1 / DIN 81860-2 edities kunnen worden gecontroleerd als de scheepswerf de nieuwste standaard vereist.
- Nominale kettingdiameter: 36 mm tot 152 mm in de geleverde tabel → geschikt voor een breed scala aan scheepsankerkettingmaten.
- Ankerkettingkwaliteit: van toepassing op Grade 2 en Grade 3 ankerkettingen → definitieve kettingkwaliteit en klassegoedkeuringsbereik moeten worden bevestigd door de projectspecificatie.
- Waterdichte optie: waterdichte of niet-waterdichte versie → waterdichte functie test, druk, duur en getuigenvereiste moeten vóór bestelling worden bevestigd.
- Materiaalkeuzes: C-Mn staal, gietstaal of roestvrij staal → exacte materiaalgradatie, warmtebehandeling en traceerbaarheid moeten het projectvereiste volgen.
- Oppervlaktebehandeling: Sa 2.5 stralen + één laag epoxy primer, verzinkt, roestvrij staal gepolijst, of aangepaste coating → definitieve afwerking moet overeenkomen met het coatingplan van het schip.
- Certificaatbereik: fabrikantencertificaat, materiaalcertificaat, klasse-inspectie en waterdichtheidstestrecord beschikbaar volgens bestelvereiste.
Belangrijkste technische parameters
| Kettingdiameters | Фd1 X s1 | Ф d2 | l1 | U1 | v1 | v2 | a1 | a2 |
| 36 38 40 42 44 46 | 273 X 12,5 | 375 | 735 | 75 | 10 | 75 | 6 | 3 |
| 48 50 52 54 56 | 323,9 X 14,2 | 440 | 835 | 95 | 12 | 90 | 4 | |
| 58 60 62 64 66 68 | 406,4 X 16 | 540 | 995 | 110 | 14 | 95 | 8 | 5 |
| 70 73 76 78 81 | 508 X 17,5 | 645 | 1245 | 105 | 15 | 100 | 10 | 6 |
| 84 87 90 92 | 130 | 150 | ||||||
| 95 97 100 102 105 | 610 X20 | 754 | 1430 | 18 | 8 | |||
| 107 111 114 | 170 | 185 | ||||||
| 117 120 122 124 127 | 711 X 22,2 | 856 | 1615 | 20 | 12 | |||
| 130 132 137 | 813 X 22,2 | 958 | 1790 | |||||
| 142 147 152 | 914 X 25 | 1060 | 1970 | 190 | 22 | 200 | 14 | 10 |
Selectie- en aanvraaggids
- Stap 1: Bevestig de DIN 81860 standaardeditie, productnaam en of het project een waterdichte of niet-waterdichte constructie vereist.
- Stap 2: Bevestig de nominale kettingdiameter, kettingkwaliteit, eindschakelaarsregeling en of het product voor nieuwbouw, reparatie of vervanging is.
- Stap 3: Bevestig de installatiepositie, de interface van de kettingkast / schot, de beschikbare werkruimte, de ontgrendelingsrichting en de omliggende versterking volgens de tekening.
- Stap 4: Bevestig de materiaaleis: C-Mn staal, gietstaal, roestvrij staal of speciaal projectmateriaal met certificaat traceerbaarheid.
- Stap 5: Bevestig de oppervlaktebehandeling en inspectiebereik: primer, verzinkte afwerking, roestvrij staal polijsten, klasse-inspectie en waterdichtheidstest indien vereist.
- Stap 6: Geef de hoeveelheid, leveringsbestemming, vereiste levertijd, scheepstype, vereisten van de classificatiemaatschappij, GA-tekening en referentiefoto's indien beschikbaar.
Structuur
Klembehuizing | Kettingeindbevestigingsinterface | Ontgrendelings- / slipregeling | Bedienings- of ontgrendelings toegang | Waterdichte afdichtingsoptie | Niet-waterdichte optie | Kettingkast / schot installatie-interface | Oppervlaktebescherming
Veiligheids- en technische voordelen van de kettingkast
- Het DIN 81860 dimensionale bereik helpt bij het matchen van de eindbevestigingsinrichting met de gespecificeerde ankerkettingdiameter, waardoor ambiguïteit bij vervanging of offerte wordt verminderd.
- Waterdichte en niet-waterdichte versies kunnen in de aanvraagfase worden gescheiden, wat voorkomt dat een niet-afdichtend product wordt gebruikt waar de scheepsindeling waterdichte integriteit vereist.
- Het apparaat ondersteunt noodkettingontgrendelingslogica: het ankerkettinguiteinde is normaal beveiligd en de eindverbinding kan worden ontgrendeld wanneer de scheepsindeling ankeropoffering vereist onder gevaarlijke omstandigheden.
- Voor waterdichte projecten moeten de afdichtingsstructuur, pakking- of O-ringdetail, testdruk, testduur en klasse-getuigenbereik worden bevestigd in plaats van uit te gaan van één universele testconditie.
- Materiaalkeuze kan worden aangepast voor C-Mn staal, gietstaal of roestvrij staal projecten, maar de exacte gradatie, giet- / lasproces en certificaat traceerbaarheid moeten vóór productie worden gedefinieerd.
- Oppervlaktevoorbereiding zoals Sa 2.5 stralen en epoxy primer helpt een gecontroleerde basisconditie te bieden voor de definitieve scheepscoating, terwijl verzinkte of roestvrij staal gepolijste afwerking kan worden besproken wanneer gespecificeerd.
- Voor vervangingsprojecten moeten de bestaande kettingkastinterface, gatpositie, eindschakelaaraansluiting en beschikbare werkruimte worden gecontroleerd voordat de uitwisselbaarheid wordt bevestigd.
Aangepaste attributen
- Standaard: DIN 81860-1999 → te gebruiken wanneer de specificatie van de scheepswerf of eigenaar deze Duitse standaard ankerkettingeindbevestiging vereist.
- Huidige standaardcontrole: DIN 81860-1 / DIN 81860-2:2022 → controleer of het project nog steeds de editie van 1999 of de nieuwste DIN-editie vereist.
- Versie: Waterdicht / Niet-waterdicht → kies volgens de kettingkastgrens, afdichtingsvereiste en installatietekening.
- Nominale kettingdiameter: 36–152 mm → selecteer strikt volgens de ankerkettingmaat en eindschakelaarsregeling.
- Ankerkettingkwaliteit: Grade 2 / Grade 3 zoals geleverd → definitieve kwaliteit, basis van klassevoorschriften en acceptatievereiste moeten worden bevestigd.
- Materiaal: C-Mn staal / gietstaal / roestvrij staal → exacte gradatie en certificaatbereik te bevestigen vóór bestelling.
- Waterdichte functie test: Beschikbaar volgens projectvereiste → druk, duur, inspectiemethode en getuigenvereiste te bevestigen.
- Oppervlaktebehandeling: Sa 2.5 stralen + epoxy primer / verzinkt / aangepast → definitieve oppervlakteconditie moet de specificatie van de scheepscoating volgen.
- Certificaatvereiste: Beschikbaar op aanvraag → klassecertificaat, fabrikantencertificaat, materiaalcertificaat en testrecord worden geregeld volgens de bevestigde bestelbereik.
Hoe het werkt
Ankerkettinguiteinde is verbonden met de klemontgrendeling → Kettinguiteinde blijft beveiligd tijdens normaal gebruik → Operator activeert de ontgrendelingsregeling wanneer noodontlading vereist is → Kettinguiteinde wordt losgemaakt van het bevestigingspunt → Anker en ketting kunnen uitlopen volgens de noodprocedure van het schip
Toepassingen
Ankerkettingkast | Ankerkettingeindbevestiging | Noodankerkettingontgrendelingssysteem | Scheepsankerregeling | Commerciële vaartuigen | Nieuwbouwprojecten | Reparatie- en vervangingsprojecten | Waterdichte of niet-waterdichte kettingkastinstallaties
Certificeringen & Voordelen
Certificaten kunnen worden geregeld volgens projectvereiste, inspectiebereik, materiaal traceerbaarheid, waterdichtheidstestvereiste en goedkeuringsprocedure van de classificatiemaatschappij.
Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikantencertificaat.

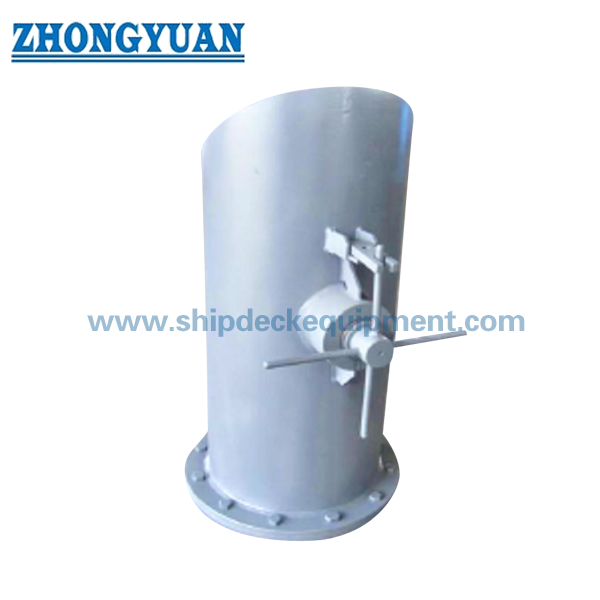

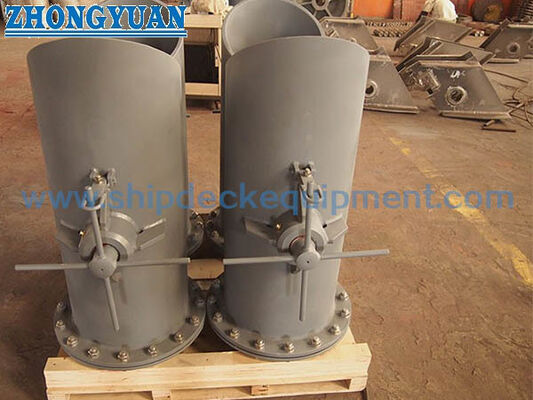

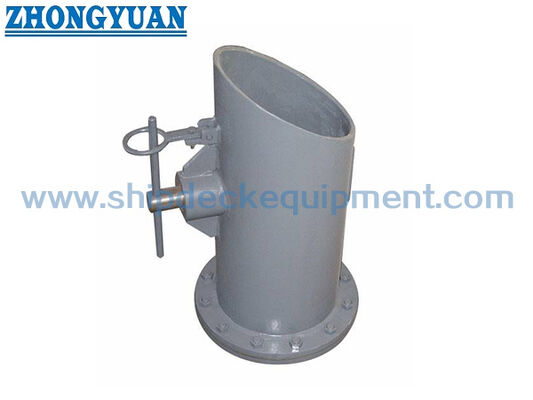

Tekening & Foto's
Veelgestelde vragen
V1: Wat is het verschil tussen de waterdichte en niet-waterdichte versie?
A1: De waterdichte versie wordt gebruikt wanneer de installatie afdichting rond de kettingkast of de bijbehorende waterdichte grens vereist. De niet-waterdichte versie wordt gebruikt waar geen afdichtingsfunctie vereist is. Testdruk, testduur, afdichtingsdetails en klasse-getuigenvereiste moeten worden bevestigd voor waterdichte projecten.
V2: Is dit product hetzelfde als een dekkettingstopper?
A2: Nee. Een DIN 81860 ankerkettingklem ontgrendeling is een eindbevestigings- / ontgrendelingsinrichting voor het binnenboordse ankerkettinguiteinde. Een kettingstopper is normaal gesproken op dek geplaatst om de ketting tijdens ankeroperaties vast te houden en te geleiden. De twee producten mogen niet worden verward in tekeningen of offertes.
V3: Welke informatie is nodig vóór offerte?
A3: Bevestig de standaardeditie, waterdichte of niet-waterdichte versie, kettingdiameter, kettingkwaliteit, materiaal, oppervlaktebehandeling, hoeveelheid, certificaatvereiste, waterdichtheidstestvereiste, installatietekening, leveringsbestemming en vereiste levertijd.
