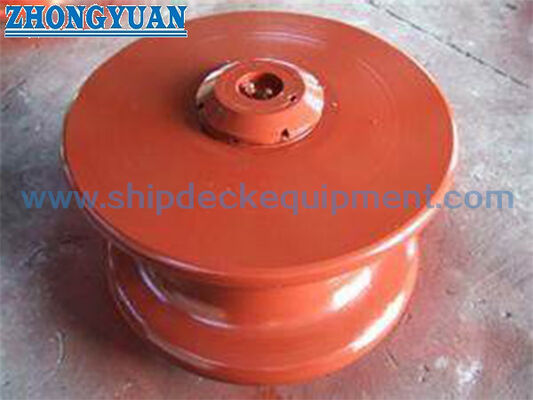

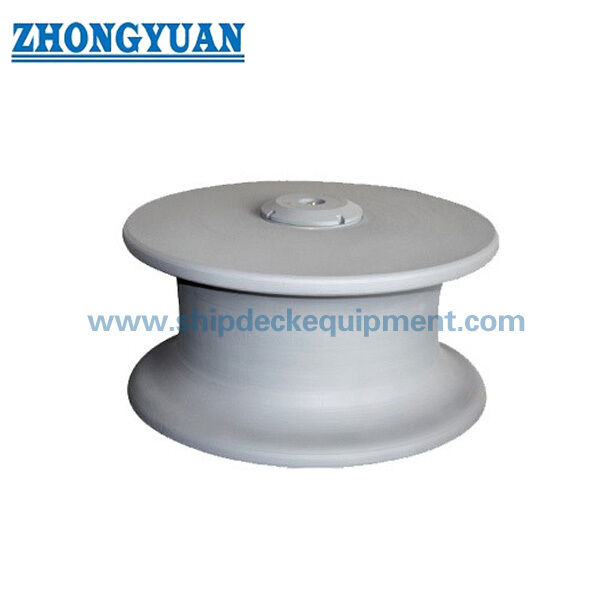

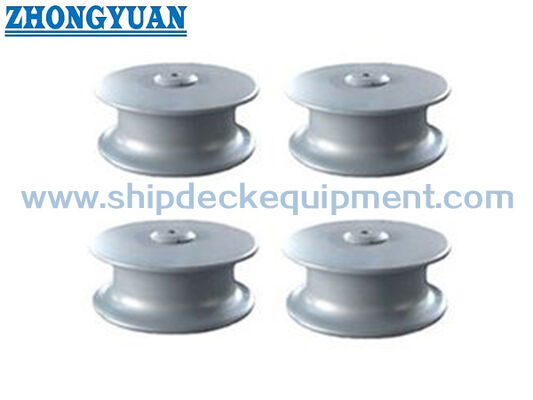

Open type Marine Mooring Guide Roller. NS 2585 Gegooid staal Single Roller Fairlead.

Marine Gidsrol voor Scheepafmering | NS 2585 Enkele Rol Doorvoer

Productoverzicht

De NS 2585 marine gidsrol is een enkele blootgestelde rol die wordt gebruikt om een afmeerlijn te geleiden en de richting ervan te veranderen op een scheepslijngeleidingspositie. Het wordt vaak beschreven in catalogi voor maritieme uitrusting als een gidsrol, werprol of enkele rol doorvoer. De selectie moet gebaseerd zijn op de rolmaat, touwcategorie en diameter, de geometrie van de lijngeleiding, de as/ondersteuningsopstelling, de installatieruimte en de afmeertekening van het schip.

Publieke NS 2585 referentietabellen tonen consequent nominale rolmaten van 150 tot 450 mm en referentiemassa's van ongeveer 24,8 tot 310 kg. De meegeleverde touwdiametertabel omvat synthetische vezeltouwen, een oude categorie natuurvezeltouwen en staalkabelconstructies 6×24 en 6×37 met een treksterkte van 1550 N/mm². Deze touwdiameters zijn alleen selectieverwijzingen. Ze mogen niet rechtstreeks worden omgezet naar product SWL, MBL, breekbelasting, referentiebelasting of testbelasting zonder een gecontroleerde standaard / goedgekeurde projectbelastingsbasis.

Snelle Specificaties

• Producttype: enkele rol marine gids / werprol → biedt een gedefinieerd draaipunt voor de lijn binnen een afmeeropstelling van het schip.

• Standaardreferentie: NS 2585 → gebruiken wanneer de scheepstekening, de specificatie van de eigenaar of de vervangingsvereiste deze gidsrolconfiguratie vereist.

• Rolmaatbereik: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → zeven referentiematen voor het matchen van de lijndiameter en installatiegeometrie.

• Toepasselijke touwcategorieën: synthetische vezeltouw, natuurvezeltouw, en 6×24 / 6×37 staalkabel → maximale referentiediameter is afhankelijk van de touwcategorie en constructie.

• Basis staalkabel: 1550 N/mm² treksterkte in de meegeleverde referentietabel → pas de limieten voor de diameter niet automatisch toe op andere staalkabelkwaliteiten of constructies.

• Referentiemassa: 24,8–310 kg → nuttig voor offerte-, verpakkings- en behandelingsbeoordeling; de uiteindelijke geproduceerde / verzonden massa moet de goedgekeurde productietekening volgen.

• Projectmateriaalopties: gietstaal, gietijzer / nodulair gietijzer, koolstofstaal of roestvrijstalen varianten kunnen worden overwogen volgens de goedgekeurde tekening → de NS 2585-aanduiding alleen mag niet worden gebruikt om de materiaalkwaliteit aan te nemen.

• Oppervlaktebescherming: maritieme coating, fabrieksprimer, verzinken, gepolijste roestvrijstalen afwerking of andere projectspecifieke behandeling → het uiteindelijke systeem moet de coating- en corrosiebeschermingsspecificatie van het schip volgen.

Belangrijkste Technische Parameters

Selectie & Aanvraag Gids

Stap 1: Bevestig NS 2585 en de vereiste rolmaat van de afmeertekening van het schip of bestaande vervangingsafmetingen.

Stap 2: Bevestig de touwcategorie en diameter. Voor staalkabel, geef ook de constructie op, zoals 6×24 of 6×37 en de treksterktekwaliteit indien gespecificeerd.

Stap 3: Bevestig afzonderlijk de projectbelastingsbasis: vereiste SWL / ontwerpbelasting, touw MBL waar relevant, lijngeleidingshoek en belastingsrichting. Leid de product SWL niet af van de touwdiametertabel.

Stap 4: Bevestig de leverings- en installatie-interface: alleen rol of complete gidsrolassemblage, as/pen details, boring, bus of lageropstelling, ondersteunings-/voetstukgeometrie, beschikbare onderhoudsruimte en dek-/schansstructuur.

Stap 5: Bevestig materiaalkwaliteit, fabricagevorm, smeringsvoorziening, corrosieomgeving, oppervlaktevoorbereiding, coatingsysteem en inspectie-/certificaatvereiste.

Stap 6: Geef het aantal, scheepstype, installatiepositie, classificatiebureauvereiste, tekening of referentiefoto, leveringsbestemming en vereiste levertijd op.

Structuur

Enkele Lijn-Contact Rol | Centrale As / Pen Interface | Boring / Bus of Lager Positie | Borgcomponenten | Smeringsvoorziening zoals Gespecificeerd | Ondersteunings-/Voetstuk Interface | Maritieme Oppervlaktebescherming

Rol Oppervlak, Selectie & Technische Voordelen

• Enkele rol draaipunt → biedt een gedefinieerde locatie voor het veranderen van de richting van de afmeerlijn zonder de lijn over een vaste scherpe stalen rand te forceren.

• Glad lijncontactoppervlak → bewerking / afwerking van het contactgebied is belangrijk voor het beperken van lokale slijtage en het vermijden van oneffenheden die de lijn kunnen beschadigen.

• Zeven-maat referentieserie → 150–450 mm rolmaten maken het mogelijk de lijngeleider aan te passen aan verschillende lijndiameters en installatiegeometrieën in plaats van één maat voor alle opstellingen te gebruiken.

• Selectie specifiek voor touwcategorie → referenties voor synthetische vezels, natuurvezels en staalkabels worden gescheiden gehouden, zodat de lijndiameter niet wordt verward met de product belastingsclassificatie.

• Vervangingspasvorm controle → rolmaat, D1 / H, boring / as afmetingen, ondersteuningsgeometrie en beschikbare installatieruimte moeten worden gecontroleerd tegen de bestaande scheepsopstelling vóór fabricage.

• Projectspecifieke constructiecontrole → materiaal, bus / lagerdetail, smering en coating moeten de goedgekeurde tekening en inkoop specificatie volgen in plaats van alleen te worden afgeleid uit de NS 2585-aanduiding.

Aangepaste Attributen

• Standaard Referentie: NS 2585 → marine gids / werprol referentie gebruikt voor lijngeleidingsopstellingen aan boord van schepen.

• Configuratie: Enkele rol → één blootgestelde roterende lijn-contact rol.

• Rolmaat: 150 / 200 / 250 / 300 / 350 / 400 / 450 mm → selecteer op basis van lijninformatie en scheepsopstelling.

• Toepasselijke Lijn: Synthetische vezel / natuurvezel / staalkabel → maximale referentiediameter varieert per touwcategorie en staalkabelconstructie.

• Referentie Staalkabel: 6×24 en 6×37 bij 1550 N/mm² → alternatieve constructie of kwaliteit vereist aparte bevestiging.

• Referentiemassa: 24,8 / 49,3 / 92 / 127 / 168 / 252,5 / 310 kg → geen belastingsclassificatie.

• SWL / Ontwerpbelasting: Te bevestigen → publieke NS 2585 catalogi gebruiken inconsistente belastingsterminologie, dus de projectbelastingsdefinitie moet worden geverifieerd vóór offerte of vrijgave van het gegevensblad.

• Materiaal: Projectspecifiek → gietstaal, gietijzer / nodulair gietijzer, koolstofstaal of roestvrij staal alleen indien bevestigd door goedgekeurde tekening en inkoop specificatie.

• Oppervlaktebescherming: Projectspecifiek → maritieme coating, fabrieksprimer, verzinken, gepolijste afwerking of ander gespecificeerd systeem.

• Certificaatvereiste: Beschikbaar volgens projectvereiste → materiaal traceerbaarheid, inspectie door fabrikant en aanwezigheid van classificatiebureau zijn afhankelijk van de omvang van de bestelling.

Hoe het werkt

Afmeerlijn nadert de geleidingspositie → Lijn raakt de roterende rol → Rol verandert de richting van de lijngeleiding terwijl de glijdende contact wordt verminderd → Resulterende kracht wordt overgedragen via de as / ondersteuningsinterface → Ondersteunende scheepsstructuur draagt de toegepaste belasting.

Toepassingen

Scheepafmeerstations | Doorvoerassemblages | Werp- / Lijngeleidingsposities | Deklijngeleidingsopstellingen | Schanslijngeleidingsposities | Nieuwbouwprojecten | Vervangings- en Retrofitprojecten

Certificeringen & Voordelen

Inspectie- en certificeringsomvang moet vóór offerte worden bevestigd. Materiaalcertificaten, dimensionale inspectie, oppervlakte-inspectie, rotatiecontroles en aanwezigheid van classificatiebureau kunnen worden geregeld volgens projectvereiste, goedgekeurd inspectieplan en omvang van de bestelling.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat.

Tekening & Foto's

Veelgestelde Vragen

V1: Hoe moet de juiste NS 2585 rolmaat worden geselecteerd?

A1: Selecteer de rolmaat van de scheepstekening samen met de touwcategorie en diameter, de richting van de lijngeleiding, de as/ondersteuningsopstelling en de beschikbare installatieruimte. Voor vervangingswerkzaamheden, meet de bestaande rol, boring/as en ondersteuningsinterface in plaats van alleen te selecteren op rol diameter.

V2: Kan de toepasselijke lijndiameter worden gebruikt als de SWL of breekbelasting van de doorvoer?

A2: Nee. De waarden voor de lijndiameter zijn selectieverwijzingen. Publieke NS 2585 catalogi gebruiken verschillende belastingslabels en waarden, dus de product SWL, breekbelasting of ontwerpbelasting moet worden bevestigd uit de gecontroleerde standaard, goedgekeurde projecttekening of specificatie van de belasting van de koper.

V3: Welke informatie is vereist vóór offerte of productie voor vervanging?

A3: Geef NS 2585 maat, lijn type en diameter, vereiste projectbelastingsbasis, rol- en as/boring afmetingen, ondersteunings- of voetstukopstelling, materiaal, coating, certificaat/inspectievereiste, aantal, scheepsinstallatietekening of foto, bestemming en vereiste levertijd op.r diameter, lijn type en diameter, materiaalkwaliteit, oppervlaktebehandeling, leveringsomvang, certificaatvereiste, aantal, installatietekening of referentiefoto, leveringsbestemming en vereiste levertijd.
