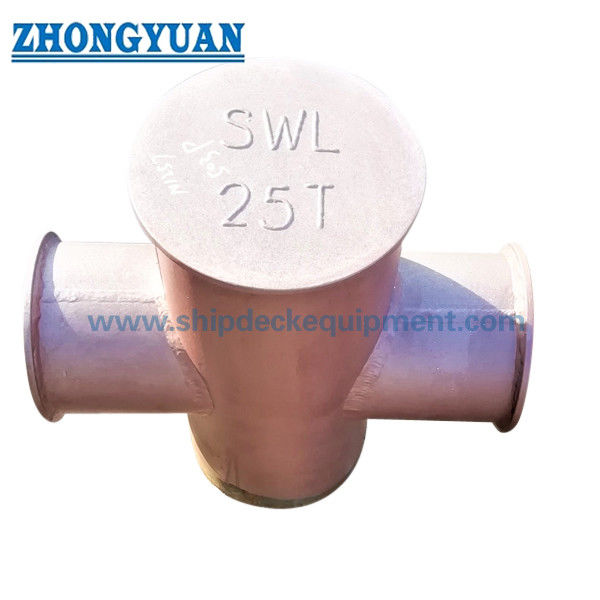

150-350mm Kruisbit Bolders | Crucivorm Meerbolders voor Scheepsdek

150×350mm Cross Bitt Bollards. Kruisvormige mooringbollards voor scheepsdek.

Productoverzicht

Cross bitt bollards zijn dekboordstukken die worden gebruikt om de boordlijnen op schepen te beveiligen.

Eenvoudige kruisbittekruisvormige bollarden zijn ontworpen en vervaardigd in overeenstemming met GB10106-88, die betrouwbare mooringsplaatsen bieden voor zowel staaldraad als synthetische vezeltouwen.

Ze zorgen voor sterke en stabiele ligplaatsen voor zowel staaldraadtouwen als synthetische vezeltouwen in mariene omgevingen.

Snelle specificaties

Nominale diameter: 150×350 mm → Bepaalt bollardgrootte en draagcapaciteit

Breekbelasting: 117686 kN → De maximale verankeringssterkte wordt bepaald

Toepasselijk touw: staaldraad en vezeltouw → zorgt voor compatibiliteit

Type: Type A / Type B → Bepaalt de installatiemethode

Materiaal: zacht staal / roestvrij staal → Biedt sterkte en corrosiebestandheid

Gewicht: 31204 kg → Bepaalt de vereisten voor hantering en installatie

Standard: GB10106-88 / JIS F2804-76 → Naleving van de maritieme voorschriften

Oppervlaktebehandeling: Sa2.5 + coating → Verbetert de corrosiebestendigheid

Installatie: Gesweisde basis → Zorgt voor de structurele stabiliteit

Belangrijkste technische parameters

Selectiegids

Stap 1 Selecteer nominale diameter → 150 350 mm op basis van de verankeringsbelasting

Stap 2

Stap 3 Selecteer touwtype → Stalen draad of vezeltouw

Stap 4 Selecteer Type → Type A (deklassen) of Type B (linerlassen)

Stap 5

Stap 6 Selecteer materiaal → zacht staal of roestvrij staal

Structuur en componenten

Kruis je armen. Verticale paal. Basisplaat.

Aanpassingsattributen

Diameter: 150×350 mm → Deelt grootte aan

Laadvermogen: tot 686 kN → Bepaling van de verankeringssterkte

Kabelcompatibiliteit: Draad en vezels → Meerdere toepassingen

Installatie: gelast → Structuurstabiliteit

Materiaal: Staal / roestvrij → Duurzaamheid

Oppervlak: gecoat of gepolijst → Corrosiebestendig

Standaard: GB10106 → Naleving

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate

Gepaste configuratie en zoekgids

Gelieve het type vaartuig, de vereiste lading, het type touw en de installatievoorkeur te vermelden.

Hoe het werkt.

Het kruisvormige ontwerp verdeelt de lading gelijkmatig om een veilige aanleg te garanderen.

Toepassingen

Schip aanmeren. Havensperken. Offshore schepen. Trekkers.

Certificeringen en voordelen

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate; eenvoudige structuur, hoge sterkte, betrouwbare mooring prestaties, gemakkelijke installatie.

Tekening en foto's

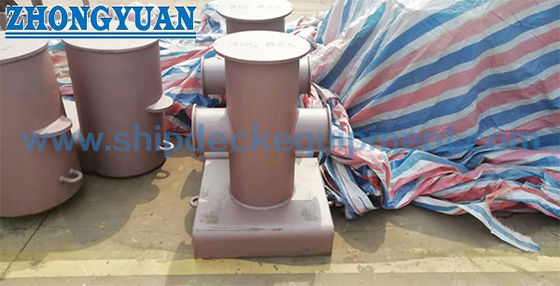

Algemene opstelling tekening. Installatie details. Productfoto's.

Bestellen

MOQ: 1 eenheid. Levertijd: 30 ∙ 60 dagen. Aanpassing: beschikbaar.

Veelgestelde vragen

V1: Wat is het verschil tussen type A- en type B-kruisbits?

A:

• Type A
  → Rechtstreeks op het schipdek gelast
  → Eenvoudigere installatie
  → Geschikt voor standaard dekconstructies
• Type B
  → Op een dekvoering of funderingsplaat gelast
  → Biedt extra structurele steun
  → Geschikt voor hogere belastingvereisten of versterkte dekgebieden

V2: Voor welke installatieomstandigheden is type B in plaats van type A vereist?

A: Type B wordt doorgaans gebruikt wanneer er hogere belastingen zijn of wanneer het dek versterking vereist via een voering of basisplaat om de structurele veiligheid te waarborgen.

V3: Hoe selecteer ik de juiste grootte van de kruisbit?

A:

De keuze moet gebaseerd zijn op de vereiste moerbelasting (kN) en de touwdiameter, volgens de volgende richtlijnen:

• Stap 1 Bepaling van de moerbelasting
  → Selecteer de bollardgrootte op basis van de vereiste moeraslast en de touwdiameter.
• De breekbelasting van de bollard moet worden gekozen met een voldoende veiligheidsmarge boven de maximale verwachte verankeringskracht, meestal in het bereik van 1,5°2.0 afhankelijk van de ontwerpvoorwaarden en de vereisten van de classificatiemaatschappij.
• Stap 2 De diameter van het touw
  → Zorg ervoor dat de bollardgrootte compatibel is met:
  • Diameter van het touw van staaldraad
  • synthetische vezeltouw met een diameter van
• Stap 3 Selecteer nominale diameter
  Typische referentie:
  • 150~200 mm → kleine vaartuigen
  • 200~300 mm → middelgrote vaartuigen
  • 300~350 mm → grote vaartuigen
• Stap 4 Bevestigen van het installatietype
  → Type A (directe las) of Type B (versterkte basis)
