Marine 4 Roller Universal Fairlead voor scheepstrosgeleiding | JIS F 2026 Type A

Productoverzicht

Marine 4 Roller Universal Fairlead is een standaard rolgeleider die wordt gebruikt voor toepassingen bij het aanmeren van schepen en dekkabelgeleiding. Het maakt gebruik van twee verticale rollen en twee horizontale rollen om touwen vanuit verschillende richtingen te geleiden, de directe wrijving tussen het touw en de dekstructuur te verminderen en het touwoppervlak te helpen beschermen tijdens het afmeren en afmeren.

Vergeleken met een kabelgeleider met 3 rollen biedt de opstelling met 4 rollen een completere horizontale en verticale kabelgeleiding. Vergeleken met 5, 7 of 9 rolgeleiders blijft het een meer standaard, gebruikelijke en kostengestuurde oplossing voor algemene scheepsdekinrichtingen, vervangingsprojecten voor scheepswerven en routinematige leidende posities op het gebied van meertouwen. Deze pagina is gebaseerd op JIS F 2026-1980 Type A-gegevens voor universele kabelgeleiders met vier buisrollen en horizontale rollen.

Snelle specificaties

• Producttype: universele kabelgeleider met 4 rollen → standaard en gewone rolkabel voor algemene scheepstrosgeleiding.

• Standaard en type: JIS F 2026-1980 Type A → geschikt wanneer de projecttekening deze Japanse standaardconfiguratie vereist.

• Rollenopstelling: 2 verticale rollen + 2 horizontale rollen → biedt touwgeleiding vanuit verschillende dekrichtingen zonder het product te omschrijven als een complex multi-roller heavy-duty type.

• Nominale roldiameter: 140 tot 315 mm → selecteer op basis van kabeldiameter, dekindeling en afmeertekening van het schip.

• Referentiekabeldiameter: 18 tot 42,5 mm → gebruikt voor de initiële selectie en moet worden gecontroleerd aan de hand van het afmeerplan van het schip.

• Geschat gewicht uit tabel: 184 tot 1232 kg → handig voor hijsplanning, verpakking, vracht- en scheepswerfafhandeling.

• Materiaalopties: C-Mn-staal, zacht staal of roestvrij staal → het uiteindelijke materiaal moet voldoen aan de projectspecificatie en klasse-eis.

• Oppervlaktebehandeling: stralen tot Sa2.5 + epoxy shopprimer, gepolijst, verzinkt of op maat gemaakte afwerking → eindcoating moet overeenkomen met het verfsysteem van het schip.

Belangrijkste technische parameters

Hoofdwebpagina-parameters voor JIS F 2026 Type A universele kabelgeleider met 4 rollen. Afmetingen zijn in mm tenzij anders vermeld. Sommige waarden in de geleverde tabel lijken een tekeningbevestiging te vereisen en zijn gemarkeerd in de backend-sectie.

* L1-waarden voor nominale dia. 200 en 315 worden gekopieerd zoals geleverd en moeten vóór productiegebruik worden bevestigd aan de hand van de originele JIS-tekening of GA-tekening.

Selectie- en onderzoeksgids

• Stap 1: Bevestig het producttype als JIS F 2026 Type A universele kabelgeleider met 4 rollen, niet het type met 3 rollen, 5 rollen of 9 rollen.

• Stap 2: Selecteer de nominale roldiameter op basis van de kabeldiameter, de kabelinvoerhoek, de lierpositie, de dekopening en de tekening van de afmeerinrichting.

• Stap 3: Bevestig de belastingsbasis zorgvuldig: vereiste SWL, touw-MBL, ontwerpveiligheidsfactor en klasse-opmerkingen moeten worden gecontroleerd aan de hand van de projecttekening; behandel de kabelbreukbelasting niet als product-SWL.

• Stap 4: Bevestig de structuur- en installatievereisten, inclusief een gelaste of vastgeschroefde fundering, indien gespecificeerd, dekversterking, inspectieruimte voor de rollen en toegang tot smeermiddelen.

• Stap 5: Bevestig materiaal, rolmateriaal, vereisten voor as/bus/lager, oppervlaktebehandeling, coatingsysteem en corrosieomgeving.

• Stap 6: Geef aantal, scheepstype, installatiepositie, certificaatvereiste, bestemming, vereiste levertijd, tekening en referentiefoto's op, indien beschikbaar.

Structuur

Gelast stalen frame | Twee verticale rollen | Twee horizontale rollen | Rollenschachten | Positie bus / lager | Touwcontactroloppervlak | Basisfundering | Maritieme coatingoppervlak

Ontwerp / techniek / kwaliteitsvoordelen

• Standaard opstelling met 4 rollen geeft een completere kabelgeleiding dan standaard lay-outs met 3 rollen, terwijl de structuur eenvoudiger blijft dan kabelgeleiders met 5, 7 of 9 rollen.

• Horizontale en verticale rollen helpen het touw vanuit de gebruikelijke dekrichtingen te geleiden en verminderen de directe wrijving tegen vaste stalen randen.

• De oppervlakteafwerking van de rollen, uitlijning van de as en vrije rotatie zijn belangrijke controlepunten voor het verminderen van kabelslijtage tijdens het afmeren.

• De structuur is geschikt voor algemene scheepsafmeerstations, lierkabelgeleidingsposities en vervangingsprojecten voor scheepswerven waarbij een standaard universele kabelgeleider vereist is.

• Tijdens het ontwerp van de opstelling moet rekening worden gehouden met inspectie-, smering- en onderhoudstoegang om ervoor te zorgen dat de rollen tijdens onderhoud soepel blijven draaien.

• Oppervlaktebehandeling kan worden afgestemd op de coatingspecificaties van de scheepswerf, inclusief shopprimer, maritieme toplaag, gegalvaniseerde afwerking of roestvrijstalen afwerking, indien gespecificeerd.

Aangepaste kenmerken

• Standaard: JIS F 2026-1980 → gebruik wanneer de scheepswerftekening of specificatie Japanse standaardafmetingen van de kabelgeleiders vereist.

• Type: Type A → universele kabelgeleider met vier buisrollen en horizontale rollen volgens de meegeleverde productbeschrijving.

• Aantal rollen: 4 rollen → standaard universele configuratie voor gebruikelijke geleidingsposities voor meertouwen.

• Rolopstelling: 2 verticale + 2 horizontale rollen → ondersteunt touwgeleiding vanuit verschillende dekrichtingen.

• Nominale roldiameter: 140 / 160 / 180 / 200 / 250 / 315 mm → selecteer op touwdiameter, installatieruimte en scheepstekening.

• SWL: Te bevestigen door projecttekening → belastingterminologie moet worden bevestigd vóór offerte en productie.

• Materiaal: C-Mn staal, zacht staal of roestvast staal → eindmateriaal volgt aankoopspecificatie en keuringsvereiste.

• Lagertype: Bus, lager of zelfsmerend lager optioneel → moet worden bevestigd op basis van onderhoudsvoorkeur en serviceconditie.

• Oppervlaktebehandeling: Sa2.5 stralen + epoxy shopprimer, gepolijst, gegalvaniseerd of aangepaste coating → eindsysteem volgt de scheepslakspecificatie.

• Certificaatvereiste: beschikbaar volgens projectvereiste → De reikwijdte van het klassecertificaat is afhankelijk van bestelling, inspectieplan en klassegoedkeuringsprocedure.

Hoe het werkt

Touw verlaat lier- of afmeerpositie → Touw maakt contact met horizontale of verticale rol afhankelijk van de voorloophoek → Rollen draaien om glijwrijving te verminderen → Touwrichting wordt over de dekopstelling geleid → De belasting wordt overgebracht naar de fundering en de dekconstructie

Toepassingen

Scheepsaanmeersysteem | Dekkabelgeleiding | Afmeeroperatie | Lierkabelgeleiding | Algemeen vrachtschip | Bulkcarrier | Containerschip | Sleepboot | Werkboot | Baggerschip | Kraanschip | Heiboot | Reparatieproject voor scheepswerf

Certificeringen en voordelen

Certificaten kunnen worden gerangschikt op basis van de projectvereisten, de reikwijdte van de inspectie, de traceerbaarheid van materialen en de goedkeuringsprocedure van classificatiebureaus.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Testcertificaat.

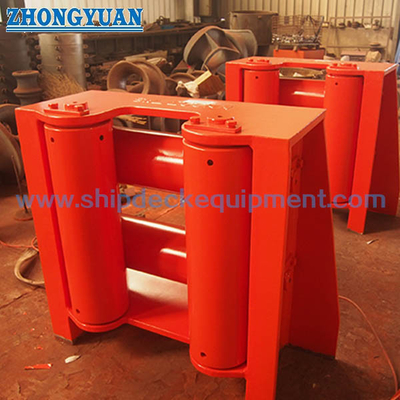

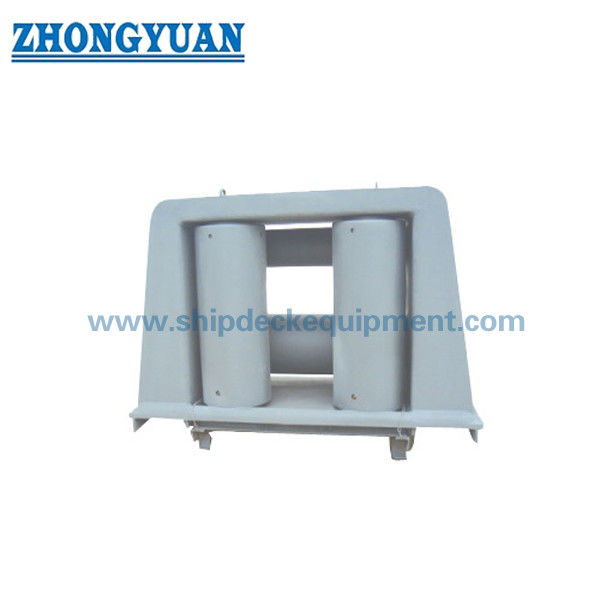

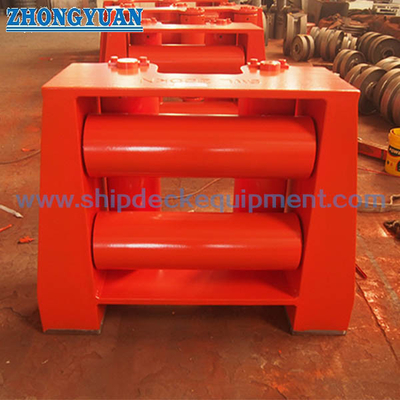

Tekening & Foto's

Veelgestelde vragen

Vraag 1: Wat maakt een kabelgeleider met 4 rollen anders dan een kabelgeleider met 3 rollen?

A1: Een kabelgeleider met 4 rollen combineert normaal gesproken verticale en horizontale rollen, zodat het touw een completere geleiding krijgt dan een basisopstelling met 3 rollen. Het is geschikt voor gebruikelijke afmeerposities op het dek, waar het touw vanuit verschillende richtingen kan naderen.

Vraag 2: Wanneer moet er worden gekozen voor 4 rolgeleiders in plaats van 5, 7 of 9 rolgeleiders?

A2: Selecteer het type met 4 rollen als het schip een standaard, algemene en kostengecontroleerde universele kabelgeleider nodig heeft voor routinematige geleiding van meertouwen. Selecteer alleen typen met 5, 7 of 9 rollen wanneer het touwpad, de hellingshoek of de scheepsopstelling een complexere geleidingslay-out met meerdere rollen vereist.

Vraag 3: Kan de SWL vanuit deze tabel worden vastgesteld?

A3: Nee. De bijgeleverde tabel vermeldt de afmetingen, referentiekabeldiameter, openingsgrootte en gewicht. SWL of belastingsbasis moet worden bevestigd door projecttekening, touw MBL, veiligheidsfactor en klassevereiste vóór offerte of productie.
