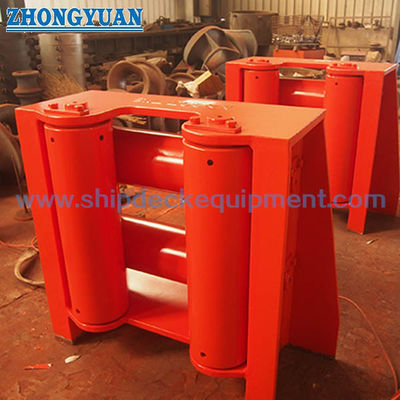

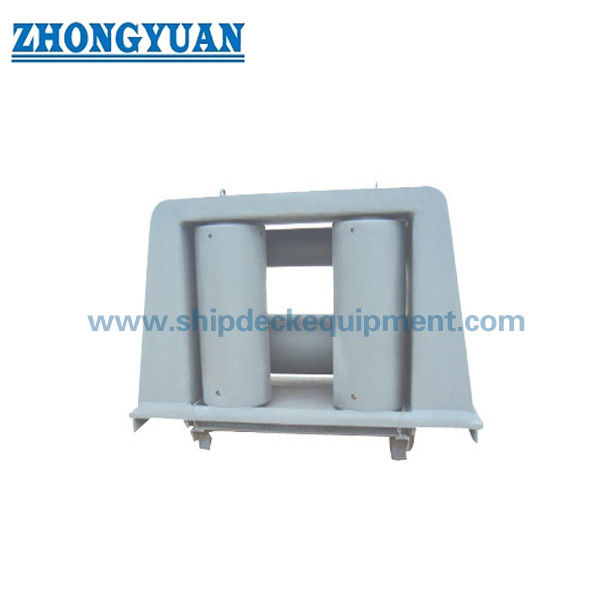

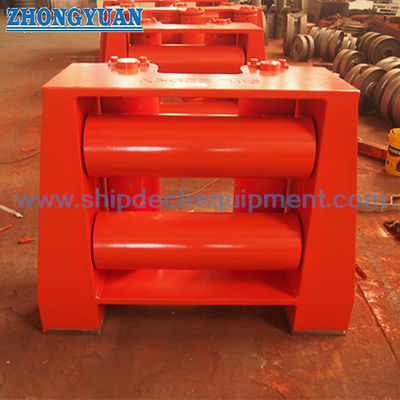

4-Roller Universal Fairlead voor scheepsverbinding JIS F 2026-1980 Type A

4-Roller Universele Doorvoertule voor Scheepafmering | JIS F 2026-1980 Type A

Productoverzicht

De JIS F 2026-1980 Type A doorvoertule is een horizontale doorvoertule met vier rollen die wordt gebruikt als touwgeleider in afmeersystemen van schepen. De configuratie met vier rollen combineert verticale en horizontale rollen rond de opening voor het touw, zodat een afmeertouw van richting kan veranderen zonder direct tegen vaste dekranden te schuren. Het product wordt normaal gesproken geselecteerd in combinatie met het afmeersysteem van het schip, de toepasselijke staalkabeldiameter, de installatiepositie en de ondersteunende dekconstructie.

Volgens JIS F 2026-1980 is Type A de configuratie met vier rollen; dezelfde norm omvat ook Type BR en Type BL configuraties met verschillende rolarrangementen. Voor Type A zijn nominale maten 140 tot 315 gekoppeld aan toepasselijke staalkabeldiameters van 18 tot 42,5 mm. De norm specificeert ook materiaalplanningen, visuele kwaliteit en soepele rolbediening. Belastingsclassificatie, dekversterking, coatingsysteem en certificeringsbereik moeten afzonderlijk worden bevestigd aan de projectspecificatie en goedgekeurde scheepstekening.

Snelle Specificaties

• Producttype: 4-roller universele doorvoertule / doorvoertule met horizontale rollen → gebruikt om afmeertouwen te geleiden bij veranderingen in horizontale en verticale leidingsrichting.

• Norm en type: JIS F 2026-1980 Type A → configuratie met vier rollen gedefinieerd door de Japanse norm.

• Nominale maat: 140 / 160 / 180 / 200 / 250 / 315 → gebruik de standaardbenaming voor selectie; beschrijf dit bereik niet als de roldiameter.

• Toepasselijke staalkabeldiameter: 18 tot 42,5 mm → referentiebereik voor initiële maatselectie; definitieve touwcompatibiliteit moet het afmeerschema van het schip volgen.

• Rolarrangement: 2 verticale + 2 horizontale rollen → biedt vierzijdige touwcontactgeleiding rond de opening.

• Referentie berekend gewicht: 187 tot 1232 kg → referentiegewicht voor Type A; definitief gefabriceerd en verzonden gewicht moet worden bevestigd aan de goedgekeurde productietekening.

• Standaard materiaalbasis: stalen frame, stalen / stalen buis / gietstaal rolcomponenten, koolstofstalen rolpennen en bronzen bussen → legacy JIS-kwaliteiten en eventuele moderne equivalenten moeten voor het project worden bevestigd.

• Inspectiebasis: visuele staat en soepele handmatige rolrotatie → beide zijn expliciete kwaliteitscontroles in JIS F 2026-1980.

Belangrijkste Technische Parameters

Selectiegegevens hoofdwebpagina voor JIS F 2026-1980 Type A. Afmetingen zijn in mm, tenzij anders vermeld. Nominale maat is de standaard productbenaming; deze mag niet worden gepresenteerd als de roldiameter.

Selectie & Aanvraaggids

Stap 1: Bevestig JIS F 2026-1980 Type A en de vereiste nominale maat uit het afmeerschema van het schip of de vervangingstekening.

Stap 2: Bevestig het toepasselijke touwtype en de diameter. Voor het standaard Type A-bereik is de referentie staalkabeldiameter 18 tot 42,5 mm; touwconstructie en werkelijke leidingsgeometrie moeten ook worden gecontroleerd.

Stap 3: Bevestig de projectbelastingsbasis afzonderlijk. Geef de vereiste SWL of ontwerpbelasting, touw MBL waar relevant, belastingsrichting, veiligheidsfactorbasis en eventuele opmerkingen van de classificatiemaatschappij op. Behandel touw MBL of referentie touwmaat niet als de SWL van de doorvoertule.

Stap 4: Bevestig de installatiegeometrie, fundering / lasinterface, dekdikte, lokale versterking, spelingen voor rolrotatie en onderhoudstoegang. De definitieve ondersteunende structuur blijft onderdeel van het structurele ontwerp van het schip.

Stap 5: Bevestig de materiaalplanning, acceptabele moderne equivalenten van legacy JIS-kwaliteiten, vereisten voor rolpennen en bussen, smeerregeling, oppervlaktevoorbereiding en coatingsysteem.

Stap 6: Geef het aantal, scheepstype, installatiepositie, vereisten van de classificatiemaatschappij, inspectiebereik, goedgekeurde tekening of referentiefoto, leveringsbestemming en vereiste levertijd op.

Structuur

Gelast stalen frame | Twee verticale rollen | Twee horizontale rollen | Rolpennen | Bronzen bussen | Vet smeerpunten | Touwondersteuning | Dekinstallatie-interface

Ontwerp / Engineering / Kwaliteitsvoordelen

• Vierzijdige rolgeleiding → verticale en horizontale rollen geleiden het touw rond de opening en verminderen directe schuifcontact met vaste stalen randen.

• Gestandaardiseerde afmetingsserie → zes nominale maten maken het mogelijk de doorvoertule af te stemmen op scheepsontwerptekeningen en de toepasselijke staalkabeldiameter.

• Gedefinieerd pen-en-bus-arrangement → de JIS-materiaalplanning identificeert koolstofstalen rolpennen en bronzen bussen, wat een onderhoudbare roterende interface ondersteunt.

• Soepele rolbediening als kwaliteitsvereiste → de norm vereist dat draaiende delen soepel werken tijdens handmatige inspectie.

• Gecontroleerde visuele kwaliteit → de afgewerkte doorvoertule moet vrij zijn van scheuren en andere defecten die schadelijk zijn voor de dienst, met een bevredigende afwerking.

• Installatie-engineering blijft scheepsspecifiek → touwgeleiding, dekversterking, lasdetails en krachtoverbrenging moeten worden geverifieerd met de scheepswerf of scheepsarchitect in plaats van alleen te worden afgeleid uit de nominale maat.

Aangepaste Attributen

• Norm: JIS F 2026-1980 → Japanse norm voor doorvoertules met horizontale rollen.

• Type: Type A → configuratie met vier rollen; Type BR en Type BL zijn aparte configuraties onder dezelfde norm.

• Nominale maat: 140 / 160 / 180 / 200 / 250 / 315 → standaardbenaming gebruikt voor productselectie.

• Toepasselijke staalkabel: 18 / 22.4 / 25 / 28 / 35.5 / 42.5 mm → referentiewaarden gekoppeld aan de zes nominale maten.

• Referentie berekend gewicht: 187 / 277 / 387 / 510 / 900 / 1232 kg → alleen ter referentie; definitief gefabriceerd gewicht moet worden bevestigd aan de goedgekeurde tekening.

• Standaard materiaalbasis: JIS legacy materiaalplanning → frame, rollen, pennen en bussen gebruiken verschillende gespecificeerde materiaalgroepen; equivalente moderne kwaliteiten vereisen bevestiging.

• Bus / Smeerregeling: Bronzen bus met vet-smeermogelijkheden → zorg voor toegankelijkheid voor inspectie en smering.

• SWL / Ontwerpbelasting: Te bevestigen → er mag geen product SWL worden afgeleid uit de toepasselijke staalkabeldiameter of nominale maat.

• Oppervlaktebescherming: Volgens projectspecificatie → stralen, maritieme coating, verzinken of andere systemen zijn projectspecifieke leveringsopties, geen automatische JIS-vereisten.

• Certificering: Volgens projectvereiste → betrokkenheid van de klasse, materiaaltraceerbaarheid en inspectiebereik zijn onderworpen aan de bestelling en goedkeuringsprocedure.

Hoe het werkt

Afmeertouw nadert de doorvoertule → Touw raakt de relevante verticale / horizontale rol → Rol roteert om schuifcontact te verminderen → Touwrichting verandert door de opening → Resulterende belastingen worden via het doorvoertuleframe overgebracht naar de ondersteunende dekconstructie

Toepassingen

Afmeerstations van schepen | Boeg / Hek touwgeleidingsposities | Dekrand touwgeleiding | Lier-naar-doorvoertule touwgeleiding | Nieuwbouwprojecten | Vervanging van bestaande JIS F 2026 Type A doorvoertules | Project-gespecificeerde sleepkabelgeleiding

Certificeringen & Voordelen

Inspectie- en certificeringsbereik moeten vóór de offerte worden bevestigd. Materiaalcertificaten, productierapportages, dimensionale inspectie, rolbedieningscontroles en aanwezigheid van de classificatiemaatschappij kunnen worden geregeld volgens projectvereiste en bestelbereik.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat.

Tekening & Foto's

Veelgestelde Vragen

V1: Wat betekent Type A in JIS F 2026-1980?

A1: Type A is de configuratie met vier rollen onder JIS F 2026-1980. De norm omvat ook Type BR en Type BL arrangementen. Het juiste type moet daarom worden overgenomen uit de scheepstekening in plaats van alleen te worden geselecteerd op basis van het aantal rollen.

V2: Betekent het bereik van 140-315 de roldiameter?

A2: Nee. Het is de JIS nominale maatbenaming. Voor Type A komen de zes nominale maten overeen met toepasselijke staalkabeldiameters van 18 tot 42,5 mm en met verschillende frame-, opening- en rolmaten.

V3: Kan de SWL uit deze maattabel worden bepaald?

A3: Nee. De maattabel en de toepasselijke staalkabeldiameter mogen niet rechtstreeks worden omgezet in product SWL. Vereiste SWL of ontwerpbelasting, touw MBL, leidingsrichting, dekversterking en klassevereisten moeten worden bevestigd aan de projectontwerpbassis.
