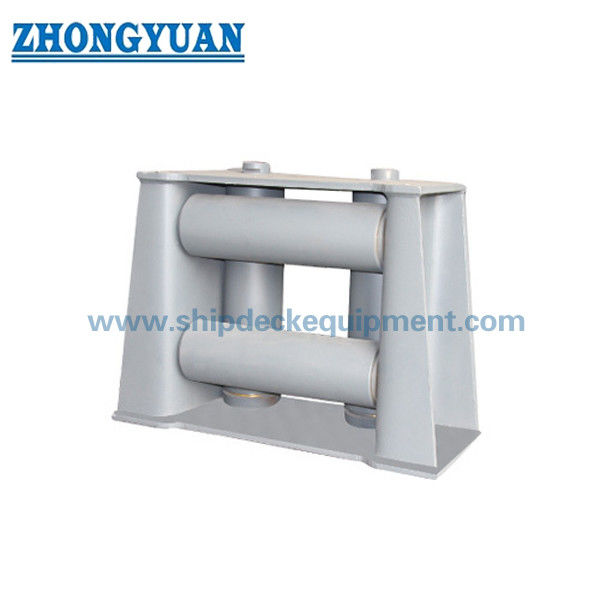

100–320 mm Vierrol Universele Liergeleider | CB/T 3062 Type B voor Meerrichtingsaanleg

100×320 mm vier-roller Universal Fairlead. CB/T 3062 Type B voor meerrichtingsverbinding.

Productoverzicht

CB/T 3062 Type B vier-rol universele fairlead is ontworpen voor meerrichtingsverbindingstouwgeleiding op scheepsdekken.

De structuur bestaat uit twee verticale en twee horizontale rollen, waardoor het touw vanuit vier richtingen kan worden geleid met een verbeterde belastingverdeling.

Het is geschikt voor complexe aanlegomstandigheden waarbij de touwrichting varieert, waardoor de touw slijtage wordt verminderd en de werking stabiel is.

Ingenieursinzicht (Waarom dit ontwerp)

Bij meerrichtingsverbindingen is de touwbelasting niet gelijkmatig verdeeld.

Vier rolconfiguratie verdeelt de belasting over meerdere contactpunten, waardoor de lokale spanning wordt verminderd en de veiligheid wordt verbeterd.

Dit ontwerp vermindert ook de gebogenheid en slijtage van het touw en verlengt de levensduur ervan.

Snelle specificaties

Rolconfiguratie: 4 rollers (2 verticaal + 2 horizontaal) → Meerrichtingsgeleiding

Rollerdiameterbereik: 100×320 mm → touwcompatibiliteit

SWL-bereik: 54-533 kN → referentielast

Soort touw: staaldraad / nylon / synthetisch → Breed toepasbaarheid

Materiaal: gietstaal / C-Mn staal → Structuursterkte

Oppervlaktebehandeling: Sa2,5 + epoxycoating → corrosiebestendigheid

Standard: CB/T 3062-2011 → Naleving door de industrie

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate

Hoofdtechnische parameters (SWL en grootte)

Ingenieursvalidatie en testen

Een eindelementanalyse (FEA) wordt uitgevoerd om de structurele sterkte en belastingverdeling te verifiëren.

Voor vergelijkbare producten is een belastingtest uitgevoerd om de prestaties van de SWL te valideren.

Ontwerp en vervaardiging voldoen aan de eisen van de classificatievereniging.

Structuur

Bovenroller. Onderste horizontale rollers. Verticale rollers. Pin Shaft.

Vergelijking van het Fairlead-type

3 Roller Fairlead → Standaard richtingsgeleiding bij matige belasting

4 Roller Fairlead → Meerrichtingsgeleiding met een betere belastingverdeling en verminderde touwspanning

Open type Fairlead → Flexible touw-invoer, geschikt voor variabele touwhoeken

Gesloten type Fairlead → Gecontroleerd touwpad, voorkomt touwvlucht onder belasting

Selectie Tip:

Voor complexe aanlegomstandigheden of meerrichtingstouwleidingen wordt 4 rollers aanbevolen.

Weet je niet zeker welk type fairlead bij jouw schip past?

Neem contact met ons op. We zullen de juiste configuratie aanbevelen op basis van uw touwgrootte, belasting en werkomstandigheden.

Structurele optimalisatie

Het geoptimaliseerde smeersysteem zorgt voor een soepele rotatie en een langdurige werking.

Het ontwerp van bushlagers verbetert de slijtvastheid en de belastingoverdrachtsefficiëntie.

De speldas is ontworpen als primair dragend onderdeel.

Materiaal en oppervlakte opties

Rollers kunnen worden vervaardigd in volledig roestvrij staal of roestvrij staal bekleding voor corrosiebestendigheid.

Er kan een beschermlaag van synthetisch materiaal aan de rollen worden toegevoegd om de slijtage van het touw te verminderen.

Een glad oppervlak beschermt het touw en verbetert de levensduur.

Selectiegids

Stap 1 Selecteer de rolgrootte → Op basis van de touwdiameter

Stap 2 Bevestig touwtype → Stalen draad / synthetisch

Stap 3 Bevestigen van de touwrichting → Meerrichtingvereiste

Stap 4

Stap 5 Bevestig de plaats van de installatie → Positie op het dek

Heeft u hulp nodig bij het selecteren van de juiste maat of lading?

Aanpassingsattributen

Vier rollenstructuur → Meerdere richtingen besturing

FEA-geverifieerd ontwerp → betrouwbare sterkte

Beproefde SWL → Bewezen prestaties

Booglagers → Soepel draaien

Corrosiebestendige opties → Verlengde levensduur

Onderzoeksgids

Gelieve de touwdiameter, het type touw, de vereiste belasting, de plaats van de installatie en de certificering te vermelden.

Weet u niet welk model uw schip past?

Hoe het werkt.

Het touw gaat door meerdere rollen, verdeelt de belasting en leidt de richting en vermindert de wrijving en slijtage.

Toepassingen

Ship mooring. Tug operations. Offshore ondersteuningsvaartuigen. Multi-directional touwgeleiding.

Certificeringen en voordelen

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate

Tekening en foto's

Algemene opstelling tekening en productfoto's beschikbaar

Bestellen

MOQ: 1 eenheid. Levering: 30 – 60 dagen. Aanpassing beschikbaar.

Veelgestelde vragen

V1: Waarom vier roller fairlead gebruiken?
A: Voor meerrichtingsbelastingverdeling en verminderde touw slijtage.

V2: Hoe wordt de sterkte gecontroleerd?
A: Door middel van FEA-analyse en belastingonderzoek.

Q3: Kunnen de rollen op maat worden gemaakt?
A: Ja, roestvrij staal of synthetische beschermingsmogelijkheden zijn beschikbaar.
