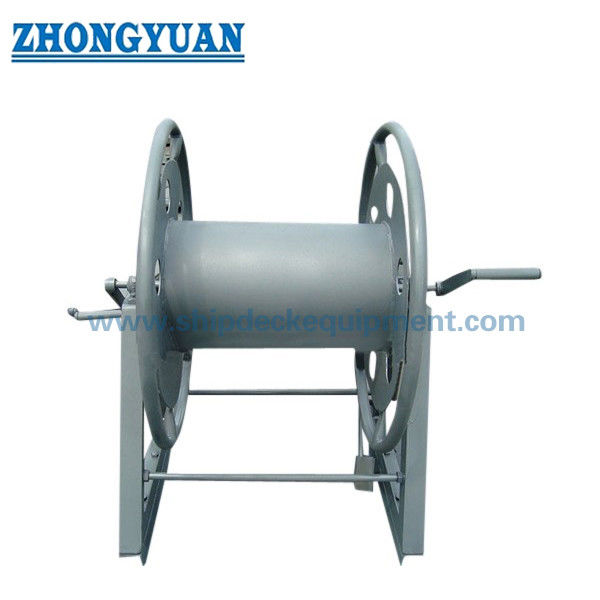

13-32mm staaldraad touw spoel met afneembare handgreep.

13-32 mm Staaldraadrol met Afneembaar Handvat | Handmatige Opslag van Staaldraad op Scheepsdek

Productoverzicht

Type A staaldraadrol is ontworpen voor de opslag van staaldraad op schepen waar handmatige bedieningsgemak vereist is.

Het afneembare handvat kan na gebruik worden losgekoppeld en kan naar links of rechts worden bediend, afhankelijk van de dekopstelling.

Vergeleken met rollen zonder handvat is Type A geschikter voor frequent handmatig oprollen en afrollen, omdat het handvat een betere draaibeheersing biedt en de inspanning van de operator vermindert.

De rol is uitsluitend bedoeld voor opslag, niet voor hijsen of trekken. Hij is geschikt voor staaldraden van 13 mm tot 32 mm met een opslaglengte van 120 m tot 190 m.

Een geboute voet, gesmeerde lageropstelling, optionele rem of borgpen, en een gladde afwerking van de vrije rand maken de rol veiliger en gemakkelijker te bedienen op het scheepsdek.

Snelle Specificaties

• Toepasselijke Staaldraaddiameter: 13-32 mm -> Geschikt voor kleine tot middelgrote opslag van staaldraad op schepen
• Bediening: Afneembaar handvat -> Eenvoudiger handmatig draaien en betere bedieningscontrole
• Handvatpositie: Bediening aan de linker- of rechterkant -> Flexibele bediening afhankelijk van de dekindeling
• Standaard: CB/T 3468-92 Type A -> Referentiestandaard voor staaldraadrollen op schepen
• Trommelcapaciteit: 120-190 m -> Geselecteerd op basis van draaddiameter en vereiste opslaglengte
• Rem / Borging: Voetrem of borgpen beschikbaar -> Houdt de rol stabiel tijdens opslag
• Bevestiging Voet: Geboute voet -> Gemakkelijke installatie, verwijdering en verplaatsing
• Structuur: Ontwerp met gewichtsreducerende gaten -> Vermindert productgewicht met behoud van structurele sterkte
• Lageropstelling: Gesmeerd lagerontwerp -> Eenvoudigere rotatie en minder handmatige inspanning
• Materiaal: Zacht staal / 304 / 316L roestvrij staal -> Geselecteerd op basis van corrosie- en budgetvereisten
• Oppervlaktebehandeling: Thermisch verzinken / Sa2.5 stralen + epoxycoating / gepolijst roestvrij staal -> Bescherming tegen corrosie op zee
• Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat

Belangrijkste Technische Parameters

Opmerking: Model, remdetails, voetopstelling en trommeldimensies kunnen worden bevestigd volgens projecttekeningen en de dekindeling van het schip.

Selectiegids

Stap 1 - Bevestig de staaldraaddiameter -> Selecteer A13, A17, A20.5, A26 of A32 op basis van de draadmaat

Stap 2 - Bevestig de frequentie van handmatige bediening -> Selecteer Type A wanneer frequent oprollen en afrollen vereist is

Stap 3 - Bevestig de bedieningszijde van het handvat -> Afneembaar handvat kan worden ingesteld voor bediening aan de linker- of rechterkant

Stap 4 - Bevestig de opslaglengte -> Stem de trommelcapaciteit af van 120 m tot 190 m

Stap 5 - Bevestig de rem- of borgingsvereiste -> Aanbevolen voor veilige opslag en stabiele omstandigheden aan boord

Stap 6 - Bevestig de voetbevestiging en coating -> Geboute voet en coatingsysteem volgens de dekopstelling van het schip

Stap 7 - Bevestig de certificeringsvereiste -> Fabrikant Testcertificaat of klassecertificaat volgens projectvraag

Structuur

Trommel | Stalen Buis Trommelkern | As | Gesmeerde Lageropstelling | Afneembaar Handvat | Steunframe | Geboute Voet | Gewichtsreducerende Gaten | Voetrem / Borgpen

Ontwerp- en Kwaliteitsvoordelen

• Afneembaar handvat -> Kan na gebruik worden verwijderd om ruimte te besparen en interferentie te verminderen
• Bediening links/rechts -> Ondersteunt flexibele handmatige bediening afhankelijk van de dekindeling
• Betere draaibeheersing -> Geschikt voor frequent handmatig oprollen en afrollen
• Gewichtsreducerende gaten -> Vermindert productgewicht zonder de structurele sterkte te beïnvloeden
• Voetrem of borgpen -> Houdt de rol stabiel tijdens opslag of in stand-by modus
• Gesmeerde lageropstelling -> Soepele rotatie en minder handmatige inspanning
• Geboute voet -> Gemakkelijke installatie, verwijdering en verplaatsing
• Gladde vrije randen -> Beschermt operators tegen scherpe randen en verbetert de veiligheid bij hantering
• Gladde draadcontactoppervlak -> Vermindert het risico op beschadiging van het staaldraad tijdens oprollen en opslag

Aangepaste Attributen

• Producttype: Opslagrol voor staaldraad met afneembaar handvat -> Gebruikt voor handmatige opslag van staaldraad op schepen, niet voor hijsen
• Standaard: CB/T 3468-92 Type A -> Referentiestandaard voor scheepsrollen
• Toepasselijke Draad: 13-32 mm staaldraad -> Dekt opslagbehoeften voor kleine en middelgrote diameters
• Capaciteit: 120-190 m -> Geselecteerd op basis van draaddiameter en vereiste opslaglengte
• Handvatopstelling: Afneembaar handvat -> Ondersteunt bediening aan de linker- of rechterkant
• Rem: Voetrem beschikbaar -> Verbetert de opslagstabiliteit
• Borging: Borgpen beschikbaar -> Houdt de rol veilig tijdens opslag
• Installatie: Geboute voet -> Eenvoudige montage en verplaatsing
• Materiaal: Zacht staal / 304 / 316L roestvrij staal -> Selecteer op basis van corrosie- en budgetvereisten
• Oppervlaktebehandeling: Thermisch verzinken / epoxycoating / gepolijst roestvrij staal -> Bescherming tegen corrosie op zee
• Maatwerk: Trommelmaat, voetopstelling, rem, borgpen, handvat en materiaal -> Ondersteunt projectspecifieke vereisten
• Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat -> Ondersteunt projectdocumentatie en inspectievereisten

Informatiegids

Geef alstublieft de staaldraaddiameter, draadlengte, voorkeursbedieningszijde van het handvat, rem- of borgingsvereiste, voetbevestigingsopstelling, materiaal, oppervlaktebehandeling en certificeringsvereiste op.

Niet zeker van de juiste rolmaat? Stuur ons de draaddiameter en opslaglengte, en wij adviseren u een geschikte rolconfiguratie.

Hoe het werkt

Het staaldraad wordt op de trommel gewikkeld door middel van handmatige bediening met het handvat. Het afneembare handvat biedt hefboomwerking en kan aan de linker- of rechterkant worden gemonteerd. De lageropstelling zorgt voor soepele rotatie, en de rem of borgpen zet de rol vast wanneer het touw is opgeslagen.

Toepassingen

Opslag van staaldraad op scheepsdek | Frequent handmatig hanteren van touw | Opslag van reserve-aanlegkabels | Uitrusting van vaartuigen | Opslag van touw in werkplaatsen

Certificeringen & Voordelen

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat. Voordelen omvatten een lichtgewicht structuur, soepele rotatie, geboute voetinstallatie, rem/borgingsveiligheid, gladde vrije randen en aanpasbare materialen/coatings.

Tekening & Foto's

Algemene opstellingstekening en productfoto's

Bestelling

Specificeer: Type A model, staaldraaddiameter, draadlengte, bedieningszijde van het handvat, rem- of borgingsvereiste, materiaal, oppervlaktebehandeling, geboute voetopstelling, hoeveelheid en certificeringsvereiste.

Veelgestelde Vragen

V1: Waarom kiezen voor Type A met afneembaar handvat?
A: Type A is geschikt wanneer operators gemakkelijker handmatig willen draaien en betere controle nodig hebben tijdens frequent oprollen of afrollen.

V2: Kan het handvat aan beide zijden worden gebruikt?
A: Ja. Het afneembare handvat kan worden ingesteld voor bediening aan de linker- of rechterkant, afhankelijk van de dekindeling.

V3: Kan het handvat na gebruik worden verwijderd?
A: Ja. Het afneembare handvat kan worden verwijderd om ruimte te besparen en interferentie tijdens opslag te verminderen.

V4: Wordt deze rol gebruikt voor hijsen of trekken?
A: Nee. Het is een opslagrol voor staaldraad, geen hijslier of sleeplier.

V5: Kan de oppervlaktebehandeling worden aangepast?
A: Ja. Thermisch verzinken, Sa2.5 stralen plus epoxycoating, gepolijst roestvrij staal en aangepaste coatings zijn beschikbaar.

plus epoxycoating, gepolijst roestvrij staal en aangepaste oppervlaktebehandeling zijn beschikbaar.
