13–32 mm Staaldraadrol met Afneembaar Handvat | CB/T 3468-92 Type A voor Opslag van Staaldraad aan Boord

13 ¢ 32 mm staaldraadstapel met verwijderbaar handvat. CB/T 3468-92 Type A voor het opslaan van draadstapel op schepen.

Productoverzicht

CB/T 3468-92 typee Een staaldraadtouwrol is ontworpen voor de opslag van staaldraadtouw voor schepen waar handmatig gebruik vereist is.

De afneembare handgreep kan na gebruik worden losgemaakt en kan van links of rechts worden bediend, afhankelijk van de opstelling van het dek.

In vergelijking met rollen zonder handvat is type A beter geschikt voor frequent handmatig draaien en losmaken omdat de handvat een betere draaibeheersing biedt en de inspanning van de bediener vermindert.

De spoel is alleen geschikt voor opslag, niet voor opheffen of trekken en is geschikt voor staaldraadkabels van 13 mm tot 32 mm met een opslaglengte van 120 m tot 190 m.

Een gespannen basis, gesmeerde lagers, een optionele rem of vergrendelingspeld en een gladde vrije rand maken de spoel veiliger en gemakkelijker te bedienen op het dek van het schip.

Snelle specificaties

• Toepasselijke staaldraaddiameter: 13-32 mm -> Geschikt voor kleine tot middelgrote opslag van staaldraad op zee
• Bediening: Afneembare handgreep -> Gemakkelijker handmatig draaien en betere bediening
• Handvatselpositie: links of rechts bedienen -> Flexibel bedienen volgens de opstelling van het dek
• Norm: CB/T 3468-92 Type A -> Maritieme staaldraadtouw spoel referentienorm
• Trommelcapaciteit: 120-190 m -> Geselecteerd op basis van de touwdiameter en de vereiste opslaglengte
• Rem / vergrendeling: Voetrem of vergrendelingspeld beschikbaar -> Houdt de spoel stabiel tijdens opslag
• Bevestiging van de basis: Bolted basis -> Gemakkelijke installatie, verwijdering en verplaatsing
• Structuur: Gewichtsreductie-gatontwerp -> Verminder productgewicht met behoud van de structurele sterkte
• Lagers: gesmeerd lagerontwerp -> gemakkelijker draaien en minder handmatige inspanning
• Materiaal: zacht staal / 304 / 316L roestvrij staal -> Geselecteerd op basis van corrosie en budgetvereiste
• Oppervlaktebehandeling: Warmdip galvaniseren / Sa2.5 blazen + epoxycoating / gepolijst roestvrij staal -> Marine corrosiebescherming
• Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate

Belangrijkste technische parameters

Opmerking: Model, remdetails, basisopstelling en trommeldimensies kunnen worden bevestigd op basis van de tekening van het project en de indeling van het schipdek.

Selectiegids

Stap 1 - Bevestig de draadtouwdiameter -> Selecteer A13, A17, A20.5, A26 of A32 afhankelijk van de maat van het touw

Stap 2 - Bevestig de frequentie van de handmatige bediening -> Selecteer type A wanneer frequent opknappen en losknappen vereist is

Stap 3 - Bevestig handgreep operatiekant -> Afneembare handgreep kan worden ingesteld voor links of rechts

Stap 4 - Bevestig de opslaglengte -> Match drum capaciteit van 120 m tot 190 m

Stap 5 - Bevestiging van de rem- of vergrendelingsvereiste -> Aanbevolen voor veilige opslag en stabiele conditie aan boord

Stap 6 - Bevestiging van de bevestiging van de basis en de bekleding -> Gespeld basis- en bekledingssysteem volgens de aanleg van het schipdek

Stap 7 - Bevestig certificeringseisen -> Maker's Test Certificate of klassecertificaat volgens de vraag van het project

Structuur

Trommel. Staalpijp. Trommelkern. Schacht. Glijdelagers. Afneembare handgreep. Steunframe.

Ontwerp en kwaliteitsvoordelen

• Afneembare handgreep -> Kan na gebruik worden verwijderd om ruimte te besparen en interferentie te verminderen
• Links/rechts bedienen -> Ondersteunt flexibel handmatig bedienen volgens dekopstelling
• Betere draaibeheersing -> Geschikt voor frequent handmatig wikkelen en losmaken
• Gewichtsreductie gaten -> Verminder het productgewicht zonder invloed op de structurele sterkte
• Voetrem of vergrendelingspeld -> Houdt de spoel stabiel tijdens opslag of stand-by
• Glijde lagers -> Een soepele rotatie en minder handmatige inspanning
• Bolted base -> Gemakkelijke installatie, verwijdering en verplaatsing
• Glanzere vrije randen -> Beschermt gebruikers tegen scherpe randen en verbetert de veiligheid bij het hanteren
• Een glad touwcontactoppervlak -> Vermindert het risico op schade aan het touw tijdens het wikkelen en opslaan

Aanpassingsattributen

• Productsoort: Afneembare staaldraadspoel-opslagrol -> Voor handmatige opslag van scheepsdraadspoelen, niet voor het tillen
• Norm: CB/T 3468-92 Type A -> Referentiestandaard voor scheepsrol
• Toepasselijk touw: 13-32 mm staaldraad touw -> Dekt opslagbehoeften met kleine en middelgrote diameter
• Capaciteit: 120-190 m -> Geselecteerd op basis van touwdiameter en vereiste opslaglengte
• Handleiding: Afneembare handgreep -> Ondersteunt links of rechts bedienen
• Rem: Voetrem beschikbaar -> Verbetert de opslagstabiliteit
• Vergrendeling: Vergrendelingspin beschikbaar -> Houdt de spoel veilig tijdens opslag
• Installatie: Geklemde basis -> Gemakkelijk monteren en verplaatsen
• Materiaal: zacht staal / 304 / 316L roestvrij staal -> Selecteer op basis van corrosie en budgetvereiste
• Oppervlaktebehandeling: galvanisatie in warmte / epoxycoating / gepolijst roestvrij staal -> bescherming tegen corrosie in zee
• Aanpassing: Drumgrootte, basisopstelling, rem, vergrendelingspin, handvat en materiaal -> Ondersteunt project-specifieke vereisten
• Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate -> Ondersteunt projectdocumentatie en inspectievereisten

Onderzoeksgids

Vermeld de draadtouwdiameter, de touwlengte, de voorkeur aan de handgreep, de rem- of vergrendelingsvereisten, de bevestiging van de basis, het materiaal, de oppervlaktebehandeling en de certificeringseisen.

Stuur ons de touwdiameter en de opslaglengte en wij zullen een geschikte spoelconfiguratie aanbevelen.

Hoe het werkt.

Het stalen draadtouw wordt op de trommel gewikkeld door handmatige bediening van het handvat.De dragerregeling zorgt voor een soepele rotatie, en de rem of sluitspeld bevestigt de spoel wanneer het touw wordt opgeslagen.

Toepassingen

Stoor van touw op het dek van het schip Frequent handmatige touwhantering Reserve aanlegdraad opslag Scheepsinrichting Workshop touwopslag

Certificeringen en voordelen

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate.gladde vrije randen en aanpasbare materialen/coatings.

Tekening en foto's

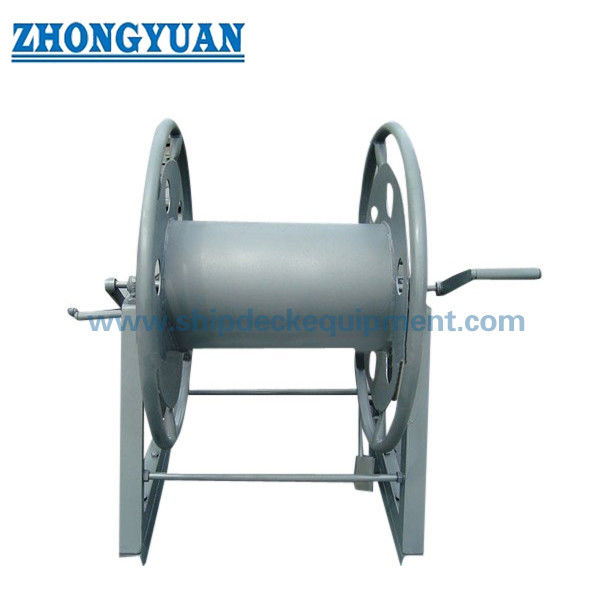

Algemene afbeelding en foto's van het product

Bestellen

Specificeer: type A-model, draadtouwdiameter, touwlengte, handvatkant, rem- of vergrendelingsvereiste, materiaal, oppervlaktebehandeling, opstelling van de basis met bouten,hoeveelheid en certificeringseisen.

Veelgestelde vragen

V1: Waarom kies je voor Type A met afneembare handgreep?
A: Type A is geschikt wanneer gebruikers een gemakkelijker handmatig draaien en een betere controle nodig hebben tijdens frequente wikkelen of los wikkelen.

V2: Kan het handvat aan beide kanten worden gebruikt?
A: Ja, de afneembare handgreep kan worden ingesteld voor links of rechts, afhankelijk van de opstelling van het dek.

V3: Kan het handvat na gebruik worden verwijderd?
A: Ja, de afneembare handgreep kan worden verwijderd om ruimte te besparen en de storing te verminderen.

V4: Wordt deze spoel gebruikt om te tillen of te trekken?
A: Nee, het is een opslag spoel voor staaldraad touw, niet een hefwiezel of sleepwiezel.

Q5: Kan de oppervlaktebehandeling op maat worden gemaakt?
A: Ja. Warmdip galvaniseren, Sa2,5-blazen plus epoxycoating, gepolijst roestvrij staal en aangepaste coating zijn beschikbaar.

Plus epoxycoating, gepolijst roestvrij staal en aangepaste oppervlaktebehandeling zijn beschikbaar.
