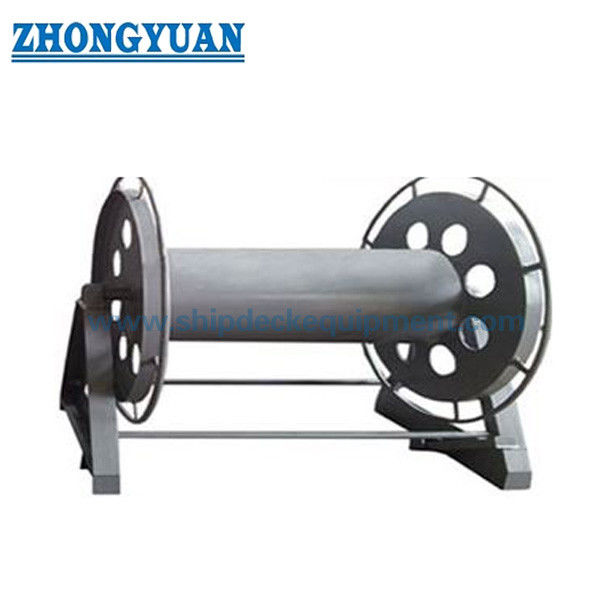

13-32mm Compact Stalen Kabeltrommel zonder Handvat | Trommelgreep Kabelopslag op Scheepsdek

13-32mm Compact Steel Wire Rope Reel zonder handvat.

Productoverzicht

De type AW-staaldraadrol is ontworpen voor compacte opslag van staaldraad voor de scheepvaart waarbij geen uitstekenhandvat nodig is.

Het ontwerp zonder handvat zorgt ervoor dat het spoelprofiel eenvoudig en compact blijft.

In vergelijking met met een handgreep bediende Type A rollen vermindert Type AW de uitsteekende delen en biedt een eenvoudiger structuur voor opslaggerichte toepassingen.

De spoel is alleen geschikt voor opslag, niet voor opheffen of trekken en is geschikt voor staaldraadkabels van 13 mm tot 32 mm met een opslaglengte van 120 m tot 190 m.

Een gespannen basis, gesmeerde lagers, een optionele rem- of vergrendelingspeld en een gladde vrije rand ondersteunen een veilige opslag en een gemakkelijker inrichting aan boord.

Snelle specificaties

• Toepasselijke staaldraaddiameter: 13-32 mm -> Geschikt voor kleine tot middelgrote opslag van staaldraad op zee
• Operatie: geen handvat, drum-grip-operatie -> Operatoren draaien de spoel door de buitenste drumrand vast te houden
• Compacte structuur: geen uitsteekend handvat -> Beter voor beperkte dekruimte en opslagruimten
• Standaard: CB/T 3468-92 Type AW -> Referentiestandaard voor scheepsvoertuigen met staaldraadtouw
• Trommelcapaciteit: 120-190 m -> Geselecteerd op basis van de touwdiameter en de vereiste opslaglengte
• Rem / vergrendeling: Voetrem of vergrendelingspeld beschikbaar -> Houdt de spoel stabiel tijdens opslag
• Bevestiging van de basis: Bolted basis -> Gemakkelijke installatie, verwijdering en verplaatsing
• Structuur: Gewichtsreductie-gatontwerp -> Verminder productgewicht met behoud van de structurele sterkte
• Lagers: gesmeerd lagerontwerp -> gemakkelijker draaien en minder handmatige inspanning
• Materiaal: zacht staal / 304 / 316L roestvrij staal -> Geselecteerd op basis van corrosie en budgetvereiste
• Oppervlaktebehandeling: Warmdip galvaniseren / Sa2.5 blazen + epoxycoating / gepolijst roestvrij staal -> Marine corrosiebescherming
• Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate

Belangrijkste technische parameters

Opmerking: Model, remdetails, basisopstelling en trommeldimensies kunnen worden bevestigd op basis van de tekening van het project en de indeling van het schipdek.

Selectiegids

Stap 1 - Bevestig de diameter van het touw -> Selecteer AW13, AW17, AW21, AW26 of AW32 volgens de touwgrootte

Stap 2 - Bevestig compact dekvereiste -> Selecteer AW wanneer een uitsteken handvat niet wordt geprefereerd

Stap 3 - Bevestiging van de werkwijze -> Operatoren draaien door de buitenste trommelrand vast te houden

Stap 4 - Bevestig de opslaglengte -> Match drum capaciteit van 120 m tot 190 m

Stap 5 - Bevestiging van de rem- of vergrendelingsvereiste -> Aanbevolen voor veilige opslag en stabiele conditie aan boord

Stap 6 - Bevestiging van de bevestiging van de basis en de bekleding -> Gespeld basis- en bekledingssysteem volgens de aanleg van het schipdek

Stap 7 - Bevestig certificeringseisen -> Maker's Test Certificate of klassecertificaat volgens de vraag van het project

Structuur

Trommel. Staalpijp. Trommelkern. Schacht. Glijdbare lagers. Ondersteuningsraamwerk. Geklemde basis.

Ontwerp en kwaliteitsvoordelen

• Design zonder handvat -> Vermijdt uitsteken van de handvat en verbetert de compacte opslag
• Drum-grip-operatie -> Operators draaien door de buitenste trommelrand vast te houden
• Eenvoudigere structuur -> Minder externe bedieningsonderdelen en gemakkelijker opbergen
• Gewichtsreductie gaten -> Verminder het productgewicht zonder invloed op de structurele sterkte
• Voetrem of vergrendelingspeld -> Houdt de spoel stabiel tijdens opslag of stand-by
• Glijde lagers -> Een soepele rotatie en minder handmatige inspanning
• Bolted base -> Gemakkelijke installatie, verwijdering en verplaatsing
• Glanzere vrije randen -> Beschermt gebruikers tegen scherpe randen en verbetert de veiligheid bij het hanteren
• Een glad touwcontactoppervlak -> Vermindert het risico op schade aan het touw tijdens het wikkelen en opslaan

Aanpassingsattributen

• Productsoort: Compacte draaddraadopslag spoel zonder handvat -> Voor de opslag van draaddraad voor de scheepvaart gebruikt, niet voor het tillen
• Standard: CB/T 3468-92 Type AW -> Referentiestandaard voor marine spoelen
• Toepasselijk touw: 13-32 mm staaldraad touw -> Dekt opslagbehoeften met kleine en middelgrote diameter
• Capaciteit: 120-190 m -> Geselecteerd op basis van touwdiameter en vereiste opslaglengte
• Operatie: Drum-grip-operatie -> Operatoren draaien de spoel door de buitenste rand van de trommel vast te houden
• Structuur: Geen uitsteekend handvat -> Geschikt voor compacte opslag en beperkte dekruimte
• Rem: Voetrem beschikbaar -> Verbetert de opslagstabiliteit
• Vergrendeling: Vergrendelingspin beschikbaar -> Houdt de spoel veilig tijdens opslag
• Installatie: Geklemde basis -> Gemakkelijk monteren en verplaatsen
• Materiaal: zacht staal / 304 / 316L roestvrij staal -> Selecteer op basis van corrosie en budgetvereiste
• Oppervlaktebehandeling: galvanisatie in warmte / epoxycoating / gepolijst roestvrij staal -> bescherming tegen corrosie in zee
• Aanpassing: Drumgrootte, basisopstelling, rem, vergrendelingspin en materiaal -> Ondersteunt project-specifieke vereisten
• Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate -> Ondersteunt projectdocumentatie en inspectievereisten

Onderzoeksgids

Vermeld de draadtouwdiameter, de touwlengte, de vereiste compacte ruimte, de rem- of vergrendelingsvereisten, de bevestiging van de basis, het materiaal, de oppervlaktebehandeling en de certificeringseisen.

Stuur ons de touwdiameter en de opslaglengte en wij zullen een geschikte spoelconfiguratie aanbevelen.

Hoe het werkt.

Het stalen draadtouw wordt op de trommel gewikkeld voor opslag.De voetrem of de vergrendelingspeld bevestigt de spoel wanneer het touw wordt opgeslagen of wanneer de spoel niet in gebruik is.

Toepassingen

Compacte kabelopslag op het dek van een schip. Beperkte dekruimte.

Certificeringen en voordelen

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate.gladde vrije randen en aanpasbare materialen/coatings.

Tekening en foto's

Algemene afbeelding en foto's van het product

Bestellen

Specificeer: type AW-model, draadtouwdiameter, touwlengte, compacte ruimtevereiste, rem- of vergrendelingsvereiste, materiaal, oppervlaktebehandeling, opstelling van de basis met bouten,hoeveelheid en certificeringseisen.

Veelgestelde vragen

V1: Waarom AW zonder handvat?
A: AW-type is geschikt wanneer een compacte structuur en minder uitstekenende onderdelen de voorkeur krijgen voor opslaggerichte toepassingen.

V2: Hoe wordt de spoel zonder handvat bediend?
A: De gebruikers draaien de spoel door de buitenste trommelrand vast te houden.

V3: Is AW-type beter voor beperkte dekruimte?
A: Ja. Het ontwerp zonder handvat vermindert de uitsteekpartijen en is gemakkelijker te plaatsen in compacte opslagruimten.

V4: Wordt deze spoel gebruikt om te tillen of te trekken?
A: Nee, het is een opslag spoel voor staaldraad touw, niet een hefwiezel of sleepwiezel.

Q5: Kan de oppervlaktebehandeling op maat worden gemaakt?
A: Ja. Warmdip galvaniseren, Sa2,5-blazen plus epoxycoating, gepolijst roestvrij staal en aangepaste coating zijn beschikbaar.
