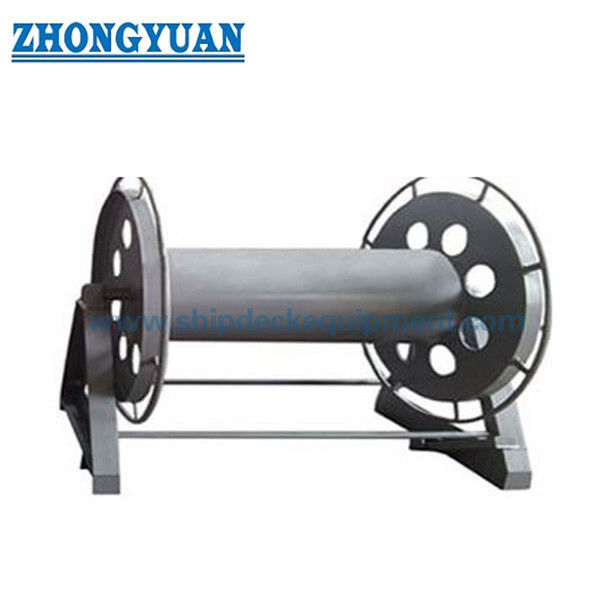

13–32 mm Compact Stalen Staalkabel Spoel zonder Handvat | CB/T 3468-92 Type AW voor Opslag van Staalkabel aan Boord

13–32 mm Compact Stalen Staalkabeltrommel zonder Handvat | CB/T 3468-92 Type AW voor Opslag van Staalkabels aan Boord

Productoverzicht

De stalen staalkabeltrommel van Type AW is ontworpen voor compacte opslag van stalen staalkabels op zee, waar geen uitstekend handvat vereist is.

Het ontwerp zonder handvat houdt het profiel van de trommel eenvoudig en compact. Operators draaien de trommel door de buitenrand van de trommel vast te pakken, waardoor deze geschikt is voor beperkte dekruimte en laagfrequente bediening.

Vergeleken met Type A trommels met handvat, vermindert Type AW uitstekende delen en biedt het een eenvoudigere structuur voor opslaggerichte toepassingen.

De trommel wordt alleen voor opslag gebruikt, niet voor hijsen of trekken. Hij is geschikt voor stalen staalkabels van 13 mm tot 32 mm met een opslaglengte van 120 m tot 190 m.

Een geschroefde voet, gesmeerde lageropstelling, optionele rem of vergrendelingspen en een gladde afwerking van de vrije rand ondersteunen veilige opslag en eenvoudigere rangschikking aan boord.

Snelle Specificaties

• Toepasselijke Staalkabeldiameter: 13-32 mm -> Geschikt voor opslag van kleine tot middelgrote stalen staalkabels op zee
• Bediening: Geen handvat, trommelgreepbediening -> Operators draaien de trommel door de buitenrand van de trommel vast te pakken
• Compacte Structuur: Geen uitstekend handvat -> Beter voor beperkte dekruimte en opslagruimtes
• Standaard: CB/T 3468-92 Type AW -> Referentiestandaard voor stalen staalkabeltrommels op zee
• Trommelcapaciteit: 120-190 m -> Geselecteerd op basis van kabeldiameter en vereiste opslaglengte
• Rem / Vergrendeling: Voetrem of vergrendelingspen beschikbaar -> Houdt de trommel stabiel tijdens opslag
• Bevestiging Voet: Geschroefde voet -> Handige installatie, verwijdering en verplaatsing
• Structuur: Ontwerp met gewichtsbesparende gaten -> Vermindert productgewicht met behoud van structurele sterkte
• Lageropstelling: Gesmeerd lagerontwerp -> Eenvoudigere rotatie en minder handmatige inspanning
• Materiaal: Zacht staal / 304 / 316L roestvrij staal -> Geselecteerd op basis van corrosie- en budgetvereisten
• Oppervlaktebehandeling: Thermisch verzinken / Sa2.5 stralen + epoxycoating / gepolijst roestvrij staal -> Bescherming tegen corrosie op zee
• Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat

Belangrijkste Technische Parameters

Opmerking: Model, remdetails, basisopstelling en trommeldimensies kunnen worden bevestigd volgens projecttekeningen en scheepsdekindeling.

Selectiegids

Stap 1 - Bevestig de diameter van de staalkabel -> Selecteer AW13, AW17, AW21, AW26 of AW32 op basis van de kabelmaat

Stap 2 - Bevestig de compacte dekvereiste -> Selecteer AW wanneer een uitstekend handvat niet de voorkeur heeft

Stap 3 - Bevestig de bedieningsmethode -> Operators draaien door de buitenrand van de trommel vast te pakken

Stap 4 - Bevestig de opslaglengte -> Stem de trommelcapaciteit af van 120 m tot 190 m

Stap 5 - Bevestig de rem- of vergrendelingsvereiste -> Aanbevolen voor veilige opslag en stabiele toestand aan boord

Stap 6 - Bevestig de basisbevestiging en coating -> Geschroefde voet en coatingsysteem volgens de indeling van het scheepsdek

Stap 7 - Bevestig de certificeringsvereiste -> Fabrikant Testcertificaat of klassecertificaat volgens projectvraag

Structuur

Trommel | Stalen Buis Trommelkern | As | Gesmeerde Lageropstelling | Steunframe | Geschroefde Voet | Gewichtsbesparende Gaten | Voetrem / Vergrendelingspen | Compacte Structuur zonder Handvat

Ontwerp- en Kwaliteitsvoordelen

• Ontwerp zonder handvat -> Vermijdt uitstekend handvat en verbetert opslagcompactheid
• Trommelgreepbediening -> Operators draaien door de buitenrand van de trommel vast te pakken
• Eenvoudigere structuur -> Minder externe bedieningsonderdelen en eenvoudigere opslag
• Gewichtsbesparende gaten -> Vermindert productgewicht zonder de structurele sterkte te beïnvloeden
• Voetrem of vergrendelingspen -> Houdt de trommel stabiel tijdens opslag of in stand-by modus
• Gesmeerde lageropstelling -> Soepele rotatie en minder handmatige inspanning
• Geschroefde voet -> Handige installatie, verwijdering en verplaatsing
• Gladde vrije randen -> Beschermt operators tegen scherpe randen en verbetert de veiligheid bij hantering
• Gladde kabelcontactoppervlak -> Vermindert het risico op beschadiging van de staalkabel tijdens het oprollen en opslaan

Aangepaste Attributen

• Producttype: Compacte stalen staalkabelopslagtrommel zonder handvat -> Gebruikt voor opslag van staalkabels op zee, niet voor hijsen
• Standaard: CB/T 3468-92 Type AW -> Referentiestandaard voor trommels op zee
• Toepasselijke Kabel: 13-32 mm stalen staalkabel -> Dekt opslagbehoeften voor kleine en middelgrote diameters
• Capaciteit: 120-190 m -> Geselecteerd op basis van kabeldiameter en vereiste opslaglengte
• Bediening: Trommelgreepbediening -> Operators draaien door de buitenrand van de trommel vast te pakken
• Structuur: Geen uitstekend handvat -> Geschikt voor compacte opslag en beperkte dekruimte
• Rem: Voetrem beschikbaar -> Verbetert opslagstabiliteit
• Vergrendeling: Vergrendelingspen beschikbaar -> Houdt de trommel veilig tijdens opslag
• Installatie: Geschroefde voet -> Eenvoudige montage en verplaatsing
• Materiaal: Zacht staal / 304 / 316L roestvrij staal -> Selecteren op basis van corrosie- en budgetvereisten
• Oppervlaktebehandeling: Thermisch verzinken / epoxycoating / gepolijst roestvrij staal -> Bescherming tegen corrosie op zee
• Maatwerk: Trommelmaat, basisopstelling, rem, vergrendelingspen en materiaal -> Ondersteunt projectspecifieke vereisten
• Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat -> Ondersteunt projectdocumentatie en inspectievereisten

Informatiegids

Geef de diameter van de staalkabel, kabellengte, vereiste compacte ruimte, rem- of vergrendelingsvereiste, basisbevestigingsopstelling, materiaal, oppervlaktebehandeling en certificeringsvereiste op.

Niet zeker van de juiste trommelmaat? Stuur ons de kabeldiameter en opslaglengte, en wij adviseren een geschikte trommelconfiguratie.

Hoe het werkt

De stalen staalkabel wordt op de trommel gewikkeld voor opslag. Operators draaien de trommel door de buitenrand van de trommel vast te pakken, terwijl de lageropstelling soepele beweging ondersteunt. De voetrem of vergrendelingspen zet de trommel vast wanneer de kabel is opgeslagen of wanneer de trommel niet in gebruik is.

Toepassingen

Compacte opslag van staalkabels op scheepsdekken | Beperkte dekruimte | Opslag van reserve-aanlegkabels | Scheepsuitrusting | Opslag van kabels in werkplaatsen

Certificeringen & Voordelen

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat. Voordelen omvatten een lichtgewicht structuur, soepele rotatie, installatie met geschroefde voet, rem/vergrendelingsveiligheid, gladde vrije randen en aanpasbare materialen/coatings.

Tekening & Foto's

Algemene opstellingstekening en productfoto's

Bestelling

Specificeer: Type AW model, staalkabeldiameter, kabellengte, vereiste compacte ruimte, rem- of vergrendelingsvereiste, materiaal, oppervlaktebehandeling, geschroefde basisopstelling, hoeveelheid en certificeringsvereiste.

Veelgestelde Vragen

V1: Waarom kiezen voor een AW trommel zonder handvat?
A: Type AW is geschikt wanneer een compacte structuur en minder uitstekende delen de voorkeur hebben voor opslaggerichte toepassingen.

V2: Hoe wordt de trommel bediend zonder handvat?
A: Operators draaien de trommel door de buitenrand van de trommel vast te pakken. De gesmeerde lageropstelling ondersteunt soepele rotatie.

V3: Is type AW beter voor beperkte dekruimte?
A: Ja. Het ontwerp zonder handvat vermindert uitstekende delen en is gemakkelijker te rangschikken in compacte opslagruimtes.

V4: Wordt deze trommel gebruikt voor hijsen of trekken?
A: Nee. Het is een opslagtrommel voor staalkabels, geen hijslier of sleeplier.

V5: Kan de oppervlaktebehandeling worden aangepast?
A: Ja. Thermisch verzinken, Sa2.5 stralen plus epoxycoating, gepolijst roestvrij staal en aangepaste coatings zijn beschikbaar.
