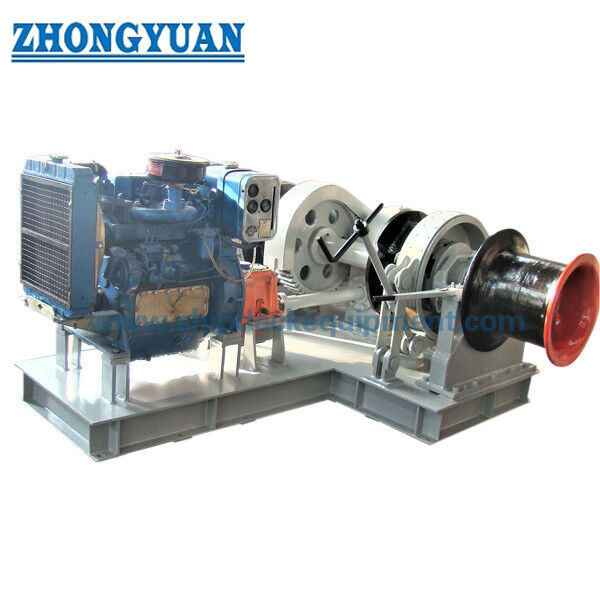

Marine Diesel Ankerlier voor 17,5–50 mm ankerketting | Enkele of Dubbele Gypsy

Marine Diesel Ankerlier voor 17,5–50 mm Ankerketting | Enkele of Dubbele Kettingwiel

Productoverzicht

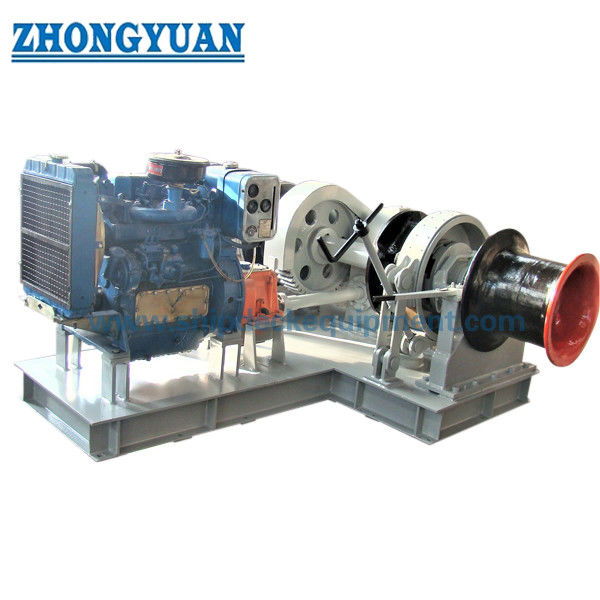

De marine diesel ankerlier is dek gemonteerde ankerlier voor het uitlaten, bergen en controleren van ankerketting met noppen door een kettingwiel (gypsy / wildcat). Het combineert een dieselmotor met de transmissie, kettingwiel, koppeling en remsysteem die nodig zijn voor het hanteren van ankers. Diesel aandrijving is bijzonder nuttig waar een onafhankelijke aandrijfmotor de voorkeur heeft, hoewel start-, controle-, laad-, koel- of andere hulpapparatuur nog steeds kan worden gekoppeld aan de scheepssystemen.

Deze pagina behandelt ankerlier-taken voor 17,5–50 mm ankerketting. Enkele of dubbele kettingwiel configuraties kunnen worden ingesteld volgens de ankerindeling van het schip. Een werpkop kan worden toegevoegd voor hulp lijnbehandeling; als een aangedreven ankerlier trommel is inbegrepen, wordt de apparatuur een gecombineerde ankerlier / ankerlier lier unit en de ankerlier taak moet afzonderlijk worden gespecificeerd. De uiteindelijke selectie is afhankelijk van de kettingdiameter en -kwaliteit, ankergewicht, ankerdiepte, kettingstopper opstelling, kettinggeleiding, dekfundering en classificatievereisten.

Snelle Specificaties

• Ankerketting diameter: 17,5 tot 50 mm → kettingwiel pocket geometrie is afgestemd op de bestelde kettingmaat en schakelafmetingen.
•  Ankerketting kwaliteit: Kwaliteit 2 / Kwaliteit 3 → kettingkwaliteit verandert de vereiste continue trekkracht, kortstondige trekkracht en minimale breeksterkte basis.
•  Aandrijfsysteem: diesel-mechanisch of diesel-hydraulisch per project → de motor, versnellingsbak / hydraulische transmissie en bedieningselementen worden als één systeem geselecteerd.
• Kettingwiel / gypsy: enkel of dubbel → geselecteerd volgens één-anker of twee-anker dek opstelling en ketting hartlijn lay-out.
• Hijssnelheid: ≥ 0,15 m/s (9 m/min) onder de IACS UR A3 referentie testconditie → definitieve goedgekeurde standaard en klasse regels bepalen.
•  Kortstondige overbelastingskracht: ≥ 1,5 × continue trekkracht voor ten minste 2 minuten onder de IACS UR A3 basis → snelheid kan lager zijn tijdens deze taak.
•  Remhoudingsbasis: 45% van de minimale breeksterkte van de ketting wanneer een onafhankelijke kettingstopper is gemonteerd, of 80% waar geen aparte stopper is gemonteerd / de stopper is bevestigd aan de ankerlier → afhankelijk van de klasse goedgekeurde opstelling.
•  Optionele configuratie: werpkop, afstandsbediening en gecombineerde ankerlier trommel → elke optie vereist zijn eigen belastings-, controle- en goedkeuringsinvoer.

Ankerketting Belasting & Prestatie Referentie

Diesel Motor & Aandrijfconfiguratie

• Diesel-mechanische aandrijving: dieselmotor → flexibele koppeling / koppeling → reductieversnellingsbak → hoofdas → kettingwiel. Deze opstelling biedt een directe mechanische krachtoverbrenging waar deze past bij de scheepsindeling.
•  Diesel-hydraulische aandrijving: dieselmotor → hydraulische pomp → hydraulische motor → reductieaandrijving / kettingwiel. Dit is een aparte systeemarchitectuur en vereist dat hydraulische druk, flow, koeling, filtratie en bescherming worden ontworpen.
•  Start- en hulp systemen: elektrische, pneumatische of andere goedgekeurde startmethode; batterij / luchtcapaciteit, laden, bedieningselementen en noodstart filosofie zijn projectspecifiek.
• Koeling en uitlaat: radiator of scheepsaangesloten koeling, uitlaatroutering, flexibele verbinding, geluiddemper en hete-oppervlaktebescherming worden geselecteerd volgens de installatiegrenzen van de motorfabrikant en de scheepsindeling.
• Motor selectie input: vereiste continue trekkracht en snelheid, kortstondige overbelastings taak, nominaal motortoerental, transmissie-efficiëntie, omgevingsomstandigheden, emissies, serviceondersteuning en klasse acceptatie.

Ankerlier & Dieselmotor Selectiegids

Stap 1: Bevestig de ankerketting diameter, kettingkwaliteit en kettingstandaard / klasse notatie uit de specificatie van de ankeruitrusting van het schip.

Stap 2: Bevestig het ankergewicht, de kettinglengte, de maximale ankerdiepte, de ankerpijp / kettingpijp opstelling en of één of twee ankers door de unit worden gehanteerd.

Stap 3: Bepaal de vereiste continue trekkracht, kortstondige overbelastingskracht en hijssnelheid volgens de geselecteerde ISO / klasse basis. Diepere ankerplaatsen dan 82,5 m vereisen extra trekkracht.

Stap 4: Bevestig of de kettingstopper apart is, aan de ankerlier is bevestigd of is weggelaten, omdat dit de belastingen van de rem- en funderingsontwerpen verandert.

Stap 5: Selecteer dieselmotor en transmissie op basis van de vermogensvraag van het kettingwiel, de totale efficiëntie, de overbelastings taak, de startkarakteristieken en de omgevingsde-rating. Motor kW mag niet alleen op basis van de kettingdiameter worden geselecteerd.

Stap 6: Geef de classificatiemaatschappij, vlagvereiste, bedieningslocatie, start / koel / uitlaatvereisten, enkele of dubbele kettingwiel, werp / ankerlier opties, hoeveelheid, bestemming en vereiste levertijd op.

Rem, Koppeling & Ketting-Hanteerbare Opstelling

• Kettingwiel rem: regelt het uitlaten van het anker en biedt de goedgekeurde houdcapaciteit zonder remslip of permanente vervorming van belastbare componenten.
• Kettingwiel koppeling: ontkoppelt het kettingwiel van de aangedreven as voor gecontroleerd ankeren en onderhoud; handmatige of aangedreven activering volgt de goedgekeurde configuratie.
•  Kettingwiel / gypsy: pocket geometrie moet overeenkomen met de kettingdiameter, spoed, schakelafmetingen en kwaliteit, zodat de ketting correct zit zonder te rijden of te springen.
• Kettingstopper interface: de positie, bevestiging en belastingspad moeten worden gecoördineerd met de ankerlier, ankerpijp, kettingpijp en ondersteunende dekstructuur.
•  Bedieningselementen en bescherming: lokale bedieningselementen, noodstop / uitschakeling, afscherming en afstandsfuncties worden gedefinieerd volgens de aandrijfconfiguratie en klassevereisten.

Structuur

Diesel aandrijfmotor | Koppeling / aandrijfkoppeling | Reductieversnellingsbak of hydraulische transmissie | Hoofdas | Kettingwiel / gypsy | Bandrem | Kettingwiel koppeling | Basisframe | Lagers | Beschermkappen | Werpkop (optioneel) | Ankerlier trommel (gecombineerde unit optie) | Lokale bedieningselementen

Dek Installatie & Scheepsinterface

• • Kettinggeleiding: de hartlijn van het kettingwiel, de ankerpijp, de kettingpijp en de kettingstopper moeten zijn uitgelijnd, zodat de ketting de gypsy binnenkomt en verlaat zonder schadelijke zijgeleiding.
• • Fundering: voetafdruk van het basisframe, houd / operationele reacties en kettingbelastingsrichting moeten worden verstrekt voor verificatie door de scheepswerf van de dekplaat, balken en versterking.
•  Ruimte en toegang: houd rekening met speling voor rembediening, koppelingbediening, motoronderhoud, versnellingsbakinspectie, kettingbehandeling en verwijdering van onderhoudsonderdelen.
•  Diesel interfaces: brandstoftoevoer, startsysteem, koeling, uitlaat, ventilatie, bedieningselementen en eventuele batterij / luchtverbindingen moeten worden gecoördineerd met het schip.
•  Corrosiebescherming: coating systeem, blootgestelde bevestigingen, drainage en smeerpunten moeten overeenkomen met de omgeving van het voordek en de verfspecificatie van het schip.

Engineering, Installatie & Kwaliteitsvoordelen

•  Regelgebaseerde dimensionering scheidt continue trekkracht, kortstondige overbelastingskracht en remhoudings taak in plaats van ze te behandelen als één generieke “werklast.”
• Diesel aandrijving maakt het mogelijk om de aandrijfmotor van de ankerlier onafhankelijk te selecteren van de scheepsservice elektromotor voeding, terwijl de vereiste scheepsinterfaces nog steeds project per project worden gedefinieerd.
• Tandwielen, assen, koppelingen, kettingwiel, lagers en basisframe worden gecontroleerd tegen de goedgekeurde koppel-, houd- en structurele belastingsgevallen.
•  Fundering reacties en kettingbelastingsrichting kunnen worden verstrekt met de GA, zodat de scheepswerf de dekversterking en lastoverdracht kan verifiëren.
•  Materiaals traceerbaarheid, WPS / las kwalificatie, NDT, fabriekstesten en klasse inspectiepunten kunnen worden opgenomen in de project ITP.
•  Enkele of dubbele kettingwiel lay-outs en optionele werpkop kunnen worden geconfigureerd zonder te impliceren dat elk model dezelfde motor, versnellingsbak, rem of ankerlier capaciteit heeft.

Aangepaste Attributen

•  Product Type: Marine diesel ankerlier → scheepsankerlier voor ankerketting handling, geen sleep- of algemene hijslier.
• Ankerketting Diameter: 17,5–50 mm → kettingwiel pockets zijn afgestemd op de gespecificeerde kettingmaat en schakelgeometrie.
•  Ankerketting Kwaliteit: Kwaliteit 2 / Kwaliteit 3 → beïnvloedt continue trekkracht en breeksterkte basis van de ketting.
•  Referentie Ankerdiepte: tot 82,5 m voor de basis IACS A3 trekkracht formule → grotere diepte vereist herberekening.
•  Kettingwiel / Kabel Lifter: enkel of dubbel → geselecteerd uit de anker opstelling van het schip en dek lay-out.
•  Rem & Koppeling: bandrem + ontkoppelende kettingwiel koppeling → houdingsbasis en activering volgen het goedgekeurde ontwerp.
•  Werpkop: optioneel → hulp lijnbehandeling alleen wanneer inbegrepen en beoordeeld in de goedgekeurde configuratie.
•  Ankerlier Trommel: gecombineerde unit optie → ankerlier lijn trekkracht, touwcapaciteit en rem taak moeten afzonderlijk worden gespecificeerd; ISO 3730 kan ook van toepassing zijn.
• Diesel Aandrijving: mechanisch of diesel-hydraulisch per project → motor, transmissie en bedieningselementen worden als één pakket ontworpen.
•  Classificatie: volgens projectvereiste → tekeningen, berekeningen, materialen, testen en inspectie scope zijn onderworpen aan de geselecteerde maatschappij.

Hoe Het Werkt

Dieselmotor start en bereikt bedrijfstoestand → Transmissie schakelt in → Versnellingsbak / hydraulische aandrijving zet motorvermogen om in kettingwiel koppel → Kettingwiel trekt de ankerketting met de vereiste trekkracht en snelheid → Koppeling ontkoppelt het kettingwiel voor gecontroleerd anker uitlaten → Rem regelt ketting loslaten en vasthouden → Kettingstopper beveiligt de kettingbelasting wanneer gemonteerd

Toepassingen

Vrachtschepen | Barges | Bulkcarriers en algemene vrachtschepen | Werkboten | Sleep- en servicevaartuigen | Kust- en speciaal-doel schepen | Nieuwbouwprojecten | Ankerlier vervanging / retrofit projecten

Testen, Classificatie & Documentatie

Inspectie en testen kunnen omvatten: stationair draaien, continue trekkracht verificatie, kortstondige overbelastings verificatie, hijssnelheid verificatie, remhouding / capaciteitscontroles en functionele tests aan boord volgens de goedgekeurde ISO / klasse scope. Materiaalcertificaten, fabrikant testrapporten en klasse inspectiedocumentatie kunnen worden geleverd wanneer gespecificeerd in de inkooporder.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat. Beschikbaarheid is volgens projectvereiste en blijft onderhevig aan tekening goedkeuring, materiaals traceerbaarheid, inspectie scope en klasse inspectie.

Tekening & Foto's

FAQ

V1: Hoe wordt het juiste dieselmotorvermogen voor een ankerlier geselecteerd?

A1: Motorvermogen wordt geselecteerd op basis van continue trekkracht, hijssnelheid, transmissie-efficiëntie, kortstondige overbelastings taak, startkarakteristieken en omgevingsde-rating. Kettingdiameter alleen is niet voldoende om motor kW te bepalen.

V2: Waarom kan de remhoudingslast niet rechtstreeks uit de oude producttabel worden gehaald?

A2: Omdat de remontwerpbasi s afhankelijk is van de minimale breeksterkte van de ketting en de kettingstopper opstelling. Onder IACS UR A3 verschilt het percentage tussen installaties met een onafhankelijke stopper en die zonder.

V3: Moet ik een enkel-kettingwiel of dubbel-kettingwiel ankerlier kiezen?

A3: Kies op basis van de anker opstelling van het schip. Een enkel-kettingwiel unit hanteert één kettinglijn, terwijl een dubbel-kettingwiel ankerlier wordt gebruikt waar de dek opstelling twee ankerkettingen op één ankerlier assemblage vereist. Ketting hartafstand, as opstelling en dekruimte moeten worden bevestigd uit de scheeps GA.
