17,5-50 mm dieselmotor aangedreven maritieme ankerlier voor scheepsdek | Ankerlier met motorselectie

Productdetails:

Plaats van herkomst: China
Merknaam: Zhongyuan Marine Equipment
Certificering: CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate, Etc.
Modelnummer: standaard of op maat

Betalen & Verzenden Algemene voorwaarden:

Min. bestelaantal: 1 eenheid
Prijs: Based on quotation
Verpakking Details: Exporteer standaardpallet of aangepaste verpakking
Levertijd: Op basis van projectvereisten
Betalingscondities: TT, L/C
Levering vermogen: Productie op maat op basis van projectvereisten
Beste prijs Contact

Gedetailleerde informatie
Ankerketendiameter: Φ17.5 tot en met 50 mm Nominale spanning: 9.5 tot 103 kN
Werksnelheid: 9m/min Ondersteunende belasting: 38.5 tot en met 617KN
Dieselmotor: S1115, S4100, S2100 wormversnellingsbak: WD190, enz.
Versnellingsbak: 32F16A Verbindingssnelheid: 9m/min
Nummer zigeuner: dubbel of enig Kleur: Opgegeven klant
Samenstelling: Voornamelijk samengesteld uit een dieselmotor met hoofdmotor en elektrisch startsysteem, wormversnel Classificatiecertificaten: CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, CRS
Markeren:

26kN mariene ankerwindas

,

9m/min de windas van het schipanker

,

Het Dekmateriaal van het windasschip

Productomschrijving

17,5-50 mm dieselmotor-aangedreven maritieme ankerlier voor scheepsdek | Ankerlier met motorselectie



Productoverzicht

Een door een dieselmotor aangedreven maritieme ankerlier is een type scheepsdekuitrusting dat wordt gebruikt voor anker- en afmeeroperaties.

Het bestaat uit een dieselmotor, tandwielkast, gaffelwiel, rem- en koppelingssysteem, wat zorgt voor een betrouwbare trekkracht en onafhankelijke werking zonder afhankelijk te zijn van elektrische systemen aan boord.

Het wordt veel gebruikt op pontons, vrachtschepen en offshore vaartuigen.



Snelle specificaties  Neem contact met ons op voor modelselectie en offerte

  • Kettingdiameter: 28–50 mm
  • Kettingkwaliteit: Graad 2 / Graad 3
  • Aandrijvingstype: Dieselmotor
  • Gaffelwiel: Enkel / Dubbel
  • Verhaalkop: Optioneel
  • Afmeerlier: Optioneel

Belangrijkste technische parameters:

Kettingmaat
(mm)		 Gaffelwielsnelheid
(m/min)		 Werkbelasting
(KN)		 Houdcapaciteit
(KN)
17,5 ≥9 9,5 38,5
19/22 ≥9 11,7/15,8 42/56
24/26 ≥9 18,7/ 20,3 66,4/77,8
28/30 ≥9 25,5/29,3 89,8/102,5
32 ≥9 33,3 116
34 ≥9 37,6 132
36/38 ≥9 42,2/46,9 146,4/162,6
40/42 ≥9 68/50 402/447
44/46 ≥9 82,3/90 483/526
48/50 ≥9 97/106,3 570/617

Ankerlier + Motor Selectiegids

✔ Stap 1: Selecteer op kettingmaat

Kies de ankerlier op basis van de ankerkettingdiameter:

  • 28–32 mm → Kleine / middelgrote vaartuigen
  • 34–38 mm → Middelgrote vaartuigen
  • 40–50 mm → Grote vaartuigen

 ✔ Stap 2: Bevestig de werkbelasting

Uit de bovenstaande tabel:

  • 28–30 mm → ca. 25–29 kN
  • 36–38 mm → ca. 42–47 kN
  • 44–50 mm → ca. 82–106 kN

 ✔ Stap 3: Selectie van motorvermogen

Het dieselmotorvermogen wordt geselecteerd op basis van de werkbelasting en efficiëntie-eisen.



Aanbevolen motorvermogenbereik:

Kettingmaat (mm)

Werkbelasting (kN)

Aanbevolen motorvermogen
28–32 25–33 kN 10–18 kW
34–38 37–47 kN 18–30 kW
40–42 50–68 kN 30–45 kW
44–50 82–106 kN 45–70 kW



✔ Stap 4: Motorconfiguratie Opties

  • Motormerk: Weichai / Changchai / Internationale merken
  • Startmethode: Elektrische start
  • Koeling: Waterkoeling
  • Geluiddemper: Inbegrepen voor geluidsarme werking

 ✔ ✔ Technische opmerking



Het motorvermogen wordt geselecteerd volgens de regels van de classificatiemaatschappij en de werkelijke arbeidsomstandigheden. De definitieve configuratie moet worden bevestigd op basis van de projectvereisten.



Structuur & Componenten

  • Dieselmotor | Wormwielkast & transmissiesysteem | Gaffelwiel | Rem systeem | Koppelings | Basisframe | Verhaalkop (optioneel) | Afmeerlier (optioneel)

Hoe het werkt

De dieselmotor drijft de ankerlier aan via een tandwielkast of hydraulisch systeem.

Het gaffelwiel regelt de beweging van de ankerketting, terwijl de rem en koppeling zorgen voor een veilige werking.



Toepassingen

  • Afmeren van pontons | Vrachtschepen | Offshore platforms | Vissersvaartuigen | Havenoperaties

Certificeringen & Voordelen



Certificeringen

CCS / ABS / DNV / LR / BV / KR / RINA / IRS / RS / CRS



Voordelen

  • Onafhankelijke dieselkracht
  • Stabiele prestaties
  • Kosteneffectief
  • Eenvoudig onderhoud

Tekening & Foto's

Algemene opstellings tekening

17,5-50 mm dieselmotor aangedreven maritieme ankerlier voor scheepsdek | Ankerlier met motorselectie 0

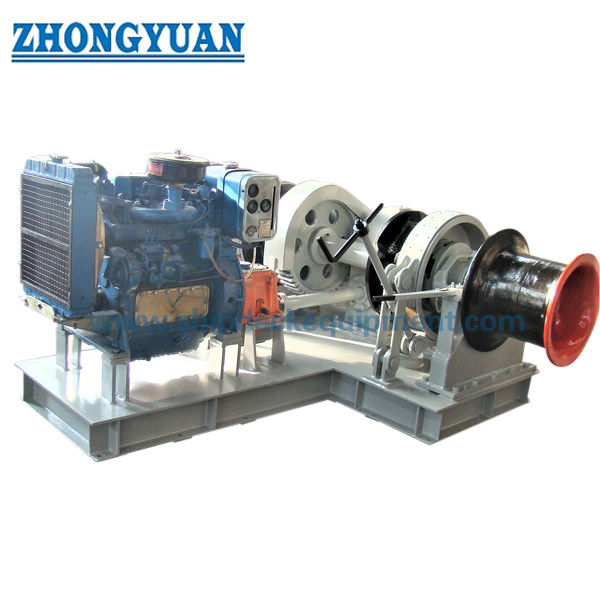

  • Productfoto's
  • 17,5-50 mm dieselmotor aangedreven maritieme ankerlier voor scheepsdek | Ankerlier met motorselectie 1

Bestelinformatie


  • MOQ: 1 Eenheid
  • Levertijd: 90 Dagen
  • Betaling: T/T, L/C
  • Maatwerk: Beschikbaar

FAQ



V1: Hoe kies ik het juiste motorvermogen?
Gebaseerd op kettingmaat, werkbelasting en bedrijfsomstandigheden.

V2: Kan het motormerk worden aangepast?
Ja, zowel lokale als internationale merken zijn beschikbaar.

V3: Is hydraulische aandrijving beschikbaar?
Ja, een optioneel hydraulisch systeem kan worden geleverd.
