12.530 mm Compact Hydraulisch Anker Windlass. Ruimtebesparende Marine Chain Handling Apparatuur voor kleine schepen.

12.530 mm Compact Hydraulisch Anker Windlass. Ruimtebesparende Marine Chain Handling Apparatuur voor kleine schepen.

Productoverzicht

De 12,5 ̊30 mm compacte hydraulische ankerwindlass is een ruimtebesparende dekmachine die is ontworpen voor de verwerking van ankerketens op kleine schepen, werkboten, patrouilleboten, vissersvaartuigen,en andere schepen waarop de voordekopstelling beperkte installatieruimte heeftHet wordt gebruikt om de ankerketen in en uit te trekken via een ketenzigeen, met rem- en koppelingsautomatisering voor ankerwerkzaamheden.

De compacte hydraulische windlass serie met geïntegreerde hydraulische motor en versnellingsbak.Het product is geen scheepswinter voor de verwerking van ankerplaten op zee en mag niet worden omschreven als sleep- of AHTS-ankerplatenDe selectie moet worden bevestigd met de ankerketendiameter, de ketenkwaliteit, het ankergewicht, de ketenstop, de uitlijning van de pijpleiding, de basis van het dek, de hydraulische aandrijvingseenheid,en de vereiste van de classificatievereniging.

Snelle specificaties

• Productsoort: compacte hydraulische ankerwiel → keten-zigeunerdreven apparatuur voor het opheffen en uitbetalen van ankerketen, geen touwopslagapparatuur.
• Ankerketenbereik: 12,5 ∼30 mm standaardpaginabereik → 32 / 34 / 36 mm gegevens worden in Backend Reference bewaard als een uitgebreide configuratie die moet worden bevestigd.
• Nominale kettingtrek uit de bijgeleverde tabel: 5,9 ∼ 38,3 kN → gebruikt voor de selectie van de kettinghantering; niet te herschrijven als SWL, MBL of remhoudende belasting.
• Remhoudingsbelasting uit de bijgeleverde tabel: 30 ‰ 231 kN → referentie remvermogen voor het geselecteerde model; uiteindelijke ontwerpbasis is afhankelijk van de ketengraad en de opstelling van de ketenstopper.
• Ketenversnelling: ≥9 m/min referentie → geschikt voor verankeringswerkzaamheden op compacte schepen; de eindversnelling is afhankelijk van de hydraulische stroom, de motorverplaatsing en de lading.
• Vervormingskoptrek: 5 ∼ 30 kN → optionele hulpfunctie voor touwhantering, niet vervangend voor een gecertificeerde lijntreksel, tenzij anders aangegeven.
• Verstelbaarheid van de aandrijving: hydraulische motor met compacte versnellingsbak → elektrische HPU of hydraulisch systeem voor het voertuig dient te worden bevestigd voordat het model wordt gekozen.
• Compacte ontwerp focus: verminderde dek voetafdruk, vereenvoudigde machinerie arrangement, en gemakkelijker integratie op smalle voordek lay-outs.

Belangrijkste technische parameters

Compact ontwerp en voordelen van hydraulische aandrijving

• De compacte opstelling integreert de hydraulische motor en versnellingsbak dicht bij de zigeunerconstructie, waardoor de machinevoetafdruk wordt verminderd in vergelijking met grotere gescheiden aandrijvingsopstellingen.
• Voor elke ketendiameter en -kwaliteit is een geschikte kettingzigeuner vereist; er mag niet van uitgegaan worden dat één zigeuner in het volledige bereik van 12,5-30 mm past.
• Hydraulische aandrijving zorgt voor een soepele startmoment- en snelheidsregeling voor het hanteren van de ankerketen,met name nuttig wanneer het vaartuig al over een hydraulische energiebron beschikt of een elektrische HPU in de buurt kan worden geplaatst.
• Het rem- en koppelingssysteem maakt het mogelijk om de zigeuner te bedienen tijdens het uitbetalen, vasthouden en opheffen van operaties.en goedkeuringsplicht.
• Een compacte installatie vereist nog steeds een goede uitlijning van de hawsepijpen, een kettinglockerleiding, service toegang voor rem/clutch/hydraulische leidingen en voldoende stevigheid van de basis van het dek.
• Als er een hulpverwarmingshoofd is gemonteerd, kan het lichte touwhanteringsactiviteiten ondersteunen.

Selectie- en onderzoeksgids

Stap 1: Bevestig de ankerkettingdiameter: 12,5 / 14 / 16 / 17,5 / 19 / 20,5 / 22 / 24 / 26 / 28 / 30 mm.

Stap 2: Bevestig de kwaliteit van de ketting, de verbindingsstandaard, het ankergewicht en de vereiste ankerdiepte of lengte van de ketting.

Stap 3: Bevestig de nominale kettingtrek, de eisen voor kortdurende trek/overbelasting, de remhoudende belasting en of er een afzonderlijke kettingstop is gemonteerd.

Stap 4: Bevestig de configuratie: single gypsy, double gypsy, warping head, koppeling, remtype en lokale/afstandsbediening.

Stap 5: Bevestig de hydraulische energiebron: bestaand hydraulisch systeem van het vaartuig of HPU met elektromotor, met inbegrip van druk, stroom, stroomvoorziening en installatiepositie.

Stap 6: Geef de tekening van het dek GA, de uitlijning van de hawse-/spurlingpijpen, de rangschikking van de kettinglocker, de funderingsdetails, het type vaartuig, de klassevereiste, de hoeveelheid, de leveringsbestemming,en de vereiste levertijd.

Structuur en componenten

Hydraulic motor | Compact gearbox | Chain gypsy / cable lifter | Warping head if specified | Brake system | Clutch system | Main shaft and bearings | Hydraulic control valve | HPU or vessel hydraulic interface | Deck base frame | Foundation bolts / welding interface as applicable

Aanpassingsattributen

• Productcategorie: hydraulische ankerwindwiel → compacte dekmachines voor het hanteren van ankerketens.
• Kettingbereik: 12,5 ∼30 mm standaard bladbereik → zigeunerprofiel moet overeenkomen met de werkelijke ketendiameter en kwaliteit.
• Kettingtrek: 5,9 ∼ 38,3 kN van de bijgeleverde tabel → de definitieve waarde moet worden gecontroleerd op basis van de klasseberekening en de geselecteerde kettingklasse.
• Remhoudingsbelasting: 30 ‰ 231 kN vanaf de bijgeleverde tabel → niet hetzelfde als kettingbreekbelasting en niet automatisch een testwaarde.
• Type aandrijving: Hydraulische → elektrische HPU, moet het hydraulische vermogen, de druk, de stroom en de koelingsopstelling van het vat worden bevestigd.
• Configuratie: enkelvoudige / dubbele zigeuner met optionele warpkop → geselecteerd op basis van de verankering van het schip en de dekruimte.
• Besturingstype: Lokale joystick of besturingsklep als referentie → indien nodig moeten afstandsbediening, noodstop en vergrendeling worden opgegeven.
• Oppervlaktebehandeling: Sa 2.5 blaaswerk + epoxy-primar als referentie → eindcoatingssysteem volgt het mariene milieu en de eisen van de klant.
• Certificaateisen: beschikbaar volgens de bestelomvang → klassecertificaat, fabrikantcertificaat, materiaalcertificaat en testrapport moeten vóór de productie worden overeengekomen.

Hoe het werkt.

Hydraulic power is supplied by the vessel hydraulic system or electric HPU → Hydraulic motor drives the compact gearbox → Gypsy engages the matched anchor chain → Clutch controls connection between drive and gypsy → Brake controls holding and paying-out condition → Anchor chain load is transferred through the windlass base and deck foundation

Toepassingen

Kleine schepen. Werkschepen. Visserschepen. Patrouilleboten. Barges. Netschepen. Smalle voordekplaatsen. Compacte ankerketenbehandelingssystemen. Nieuwbouw- en vervangingsprojecten.

Certificeringen en voordelen

Certificaten kunnen worden gerangschikt op basis van projectvereisten, inspectieomvang, traceerbaarheid van materialen, testvereisten en goedkeuringsprocedure van de klassenvereniging.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate.

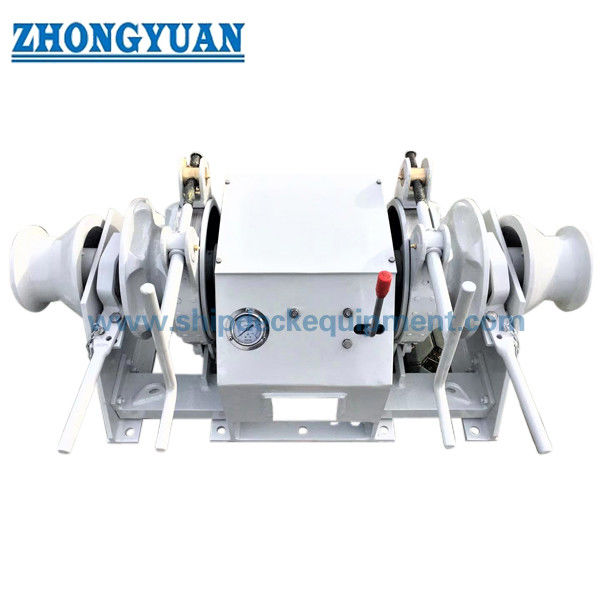

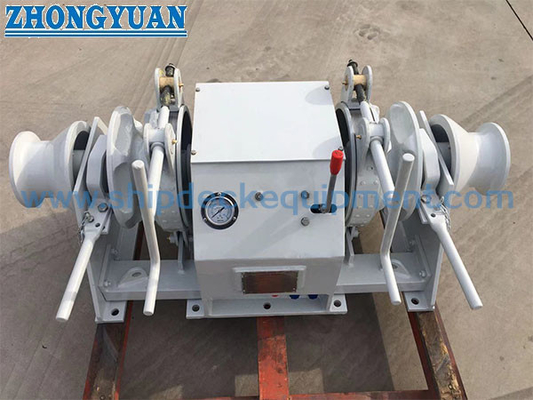

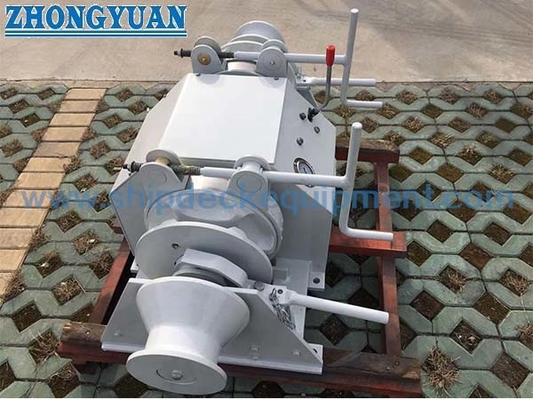

Tekening en foto's

Veelgestelde vragen

V1: Is dit product een ankerwindlass of een offshore ankerwinch?

A1: Het is een compacte hydraulische ankerwindlass voor het opheffen en uitbetalen van scheepsankerketens.Het moet niet worden omschreven als een offshore-ankerwinch voor AHTS-slepen of ankerhantering, tenzij een afzonderlijk ontwerp van het project dat bereik bevestigt..

Vraag 2: Kan één windlass alle ketengroottes van 12,5 mm tot 30 mm dekken?

A2: Nee. Het paginabereik beschrijft een reeks. De werkelijke zigeuner moet overeenkomen met de geselecteerde ketendiameter, ketengraad en schakelgeometrie. Ketentrek, rembelasting, motorvermogen,en hydraulische parameters worden per model geselecteerd.

V3: Welke informatie is vereist voor een offerte?

A3: Bevestig de ketendiameter, de ketengraad, het ankergewicht, de lengte van de keten / de ankerdiepte, de vereiste trekkracht, de remhoudende belasting, de opstelling van de ketenstopper, de hydraulische energiebron, de voeding van het schip,installatie tekening, klassevereiste, hoeveelheid, bestemming en vereiste levertijd.
