12,5–30 mm Ruimtebesparende Hydraulische Ankerlier | Compacte Maritieme Ankerhandlingsapparatuur
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipment |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Modelnummer: | Standaard en Aangepast |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | As per quotation |
| Verpakking Details: | Pallet of aangepast |
| Levertijd: | Vanaf aanbieding |
| Betalingscondities: | TT, L/C |
| Levering vermogen: | Stel cliëntenbehoeften tevreden |
|
Gedetailleerde informatie |
|||
| Ankerketendiameter: | Φ40mm | Ankerbelasting: | 68KN |
|---|---|---|---|
| Tetherbelasting: | 68KN | Touwcapaciteit: | 150m |
| Tetheringssnelheid: | 6-18m/min | Motorvermogen: | 30 kW |
| Classificatiecertificaten: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, enz. | ||
| Markeren: | 30KW hydraulische ankerwindas,150m hydraulische ankerwindas,30KW elektrische ankerwindas |
||
Productomschrijving
12.530mm Ruimtebesparende Hydraulische Anker Windglas
Productoverzicht
De ruimtebesparende hydraulische ankerwindlass is speciaal ontworpen voor de verwerking van ankerketens op schepen met beperkte dekruimte.
Het systeem heeft een compacte geïntegreerde versnellingsbak en een hydraulisch motorontwerp, waardoor de installatie minimaal wordt beperkt en tegelijkertijd een betrouwbare verankeringsprestatie behouden blijft.
Het is geschikt voor kleine schepen, werkboten en boten met een smalle voordekopstelling.
Deze windlass is voornamelijk ontworpen voor de verankering van de ketting, met optionele hulp touw hantering via warping einde.
Snelle specificaties
• Ankerketen Grootte: 12,5 ∼ 30 mm
• Ankerketen trek: 5,9 38,3 kN
• Remhoudingsbelasting: 30 ‰ 231 kN
• Keten snelheid: 9 ̊15 m/min
• Vervormingshoofdtrek: 5 ̊30 kN
• Kettinglengte Capaciteit: tot 82,5 m
• Vermogen van de motor: 415 kW
• Type aandrijving: hydraulisch (elektrisch HPU)
• Configuratie: enkel / dubbel zigeuner + vervorming
• Besturing: Lokale joystickbesturing
• Kettingkwaliteit: U2 / U3
Belangrijkste technische parameters
| Ketting (mm) | Kettingtrek (kN) | Bremsbelasting (kN) | Versnelling (m/min) | Vervormingstrek (kN) | Vermogen van de motor (kW) |
| 12.5 | 5.9 | 30 | ≥ 9 | 5 | 4 |
| 14/16/17.5 | 8.3/10.9/13 | 51/67/80 | ≥ 9 | 8 | 5.5 |
| Vervaardiging | 15.3/17.9/20.6 | 95/110/126 | ≥ 9 | 10 | 7.5 |
| 24 uur per dag | 24.5/28.7 | 149/175 | ≥ 9 | 20 | 11 |
| 28/30 | 33.3/38.3 | 202/231 | ≥ 9 | 30 | 15 |
| 32/34/36 | 43.5/49.1/55.1 | 261/294/329 | ≥ 9 | 30 | 22 |
Selectiegids
Stap 1 Selecteer de ketengrootte (12,5 ∼30 mm) Stap 2 Match Anker Chain Pull (5.9 ∼38.3 kN) Stap 3 Bevestig de remhoudende belasting (30 231 kN) Stap 4 Kies de ketensnelheid (9 15 m/min) Stap 5 Bevestig de hydraulische aandrijving Stap 6 Kies de configuratie Stap 7 Installatie lay-out
Structuur en componenten
Structuur & Componenten: Hydraulische motor (geïntegreerd) Compacte versnellingsbak Zigeunerwiel (ketenbeheer) Vervormingskop Remsysteem Clutch-systeem Hydraulische aandrijving Controle klep Basis frame
Aanpassingsattributen
Kettinggrootte. Kettingtrekken. Rembelasting. Vervormingtrekken. Rijtype. Configuratie.
Gepaste configuratie en zoekgids
Kettinggrootte. Kettingkwaliteit. Trekkracht. Rembelasting. Installatieruimte. Controlesysteem.
Hoe het werkt.
De hydraulische motor drijft de versnellingsbak om het zigeunerwiel te draaien voor de verankering van de keten.
Het anker wordt via de zigeuner verhoogd of verlaagd, terwijl het rem- en koppelingssysteem een veilige belastingregeling verzekert.
Het compacte geïntegreerde ontwerp zorgt voor een efficiënte werking op beperkte installatieruimte.
Toepassingen
Toepassingen: kleine schepen. Werkboten. Vissersboten. Patrouilleboten. Smaldekschepen.
Certificeringen en voordelen
Certificaties: CCS. NK. BV. ABS. DNV. LR. KR. RINA. IRS. RS.
Voordelen: ruimtebesparend compact ontwerp. Geïntegreerde hydraulische motor en versnellingsbak. Gemakkelijke installatie.
Tekening en foto's
• Een tekening van de algemene opstelling
• Compacte structuur tekening
• Inrichtingsopzet

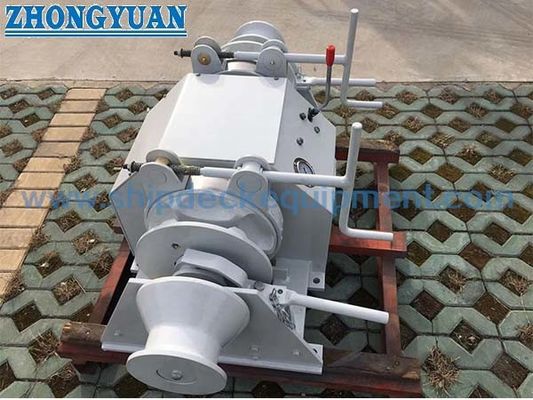

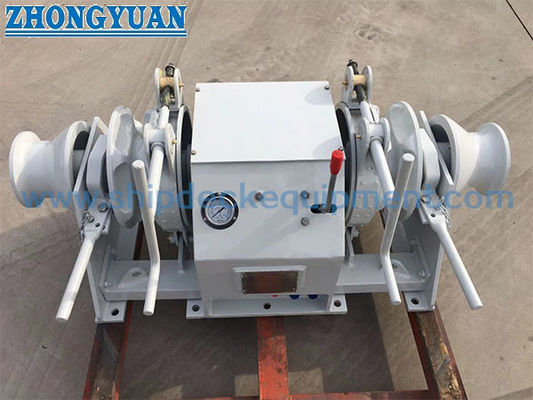

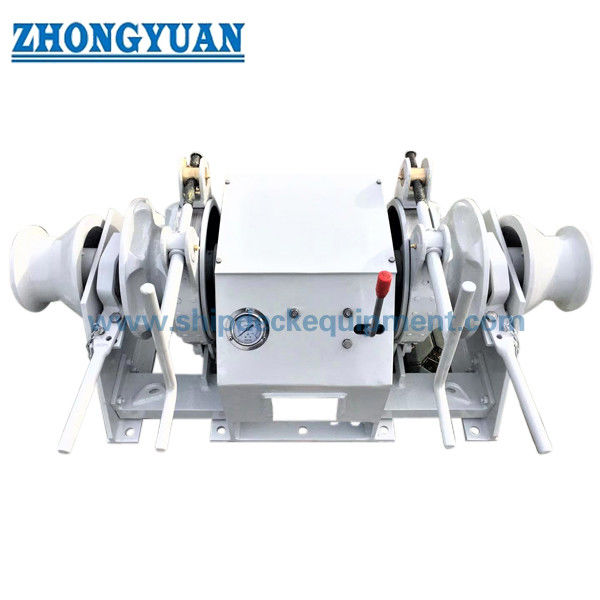

• Foto's van het product
Informatie over bestellingen
• MOQ: 1 eenheid
• Leveringstermijn: afhankelijk van het project
• Betaling: T/T, L/C
• Aanpassing: beschikbaar
Veelgestelde vragen
V1: Wat maakt deze windlass anders?
A: Compact geïntegreerd ontwerp voor beperkte dekruimte.
V2: Is het geschikt voor grote schepen?
A: Het is vooral ontworpen voor kleine tot middelgrote schepen.
Q3: Kan de configuratie worden aangepast?
A: Ja, zigeuner- en warpconfiguraties kunnen worden aangepast.
