12,5–114 mm Elektrische Ankerlier met dubbele trommel & werpkop | Maritiem ankerhandelingssysteem
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipment |
| Certificering: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Modelnummer: | Standaard en Aangepast |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | As per quotation |
| Verpakking Details: | Pallet of aangepast |
| Levertijd: | Vanaf aanbieding |
| Betalingscondities: | TT, L/C |
| Levering vermogen: | Stel cliëntenbehoeften tevreden |
|
Gedetailleerde informatie |
|||
| Ankerketendiameter: | Φ32mm | Nominale trekbelasting: | 43.5kN |
|---|---|---|---|
| Werksnelheid: | 9m/min | Aanlegbelasting: | 200 mm |
| Ondersteunende belasting: | 261KN | Motorvermogen: | 16/16/11KW |
| Snelheid: | 9m/min | Zigeunernummer: | Dubbele |
| Voeding: | AC éénfasige 110V, 220V, 240V; AC driefasige 220V, 380V, 440V, 660V | ||
| Markeren: | windas van het staal9m/min de elektrische anker,9m/Min elektrische ankerwindas,De elektrische windas van CCS voor boten |
||
Productomschrijving
12.5 ∙ 114 mm elektrische ankerwindglas met dubbele trommel en warpkop.
Productoverzicht
Het elektrische ankerwindsysteem is voornamelijk ontworpen voor ankerketenbehandelingen op zeeschepen.
Het bevat een zigeunerwiel voor de aansturing van de ankerketen en een trommel-/vervormingskop voor hulpverbindingen met het touw.
Het systeem zorgt voor een veilige verankering door een gecontroleerd opheffen, verlagen en remmen van de ankerketens.
Dit systeem is in de eerste plaats ontworpen voor de verankering van de ketting, met hulpverbindingsmogelijkheden via trommel en warpkop.
Snelle specificaties
• Ankerketen Grootte: 12,5·114 mm
• Ankerketen trek: 5,9 ‰ 617 kN
• Remhoudingsbelasting: 304228 kN
• Keten snelheid: 9 m/min
• Vervormingshoofdtrek: 5 ̊350 kN
• Motorvermogen: 3 ‰ 200 kW
• Type aandrijving: elektrisch
• Configuratie: een enkele zigeuner + dubbele trommel + warpkop
• Kettingkwaliteit: U2 / U3
• Beheersing: lokaal / op afstand
Hoofdtechnische parameters (vergemakkelijkt)
| Ketting (mm) | Kettingtrek (kN) | Bremsbelasting (kN) | Versnelling (m/min) | Vervormingstrek (kN) | Vermogen van de motor (kW) |
| 12.5 | 5.9 | 30 | 9 | 5 | 3 |
| 19 | 15.3 | 95 | 9 | 10 | 7.5 |
| 26 | 28.7 | 175 | 9 | 20 | 11 |
| 32 | 43.5 | 261 | 9 | 30 | 22 |
| 40 | 68.0 | 402 | 9 | 40 | 30 |
| 50 | 106.3 | 617 | 9 | 50 | 45 |
| 60 | 153.0 | 870 | 9 | 80 | 45 |
| 70 | 208.3 | 1160 | 9 | 100 | 75 |
| 90 | 384.8 | 2629 | 9 | 150 | 120 |
| 114 | 617.3 | 4228 | 9 | 350 | 200 |
Selectiegids
Step 1 – Select Chain Size | Step 2 – Match Anchor Chain Pull | Step 3 – Confirm Brake Holding Load | Step 4 – Select Warping Pull | Step 5 – Confirm Drive Type | Step 6 – Select Configuration | Step 7 – Installation Layout
Structuur en componenten
Structuur en onderdelen:Elektrische motor. Versnellingsbak. Zigeunerwiel. Dubbele trommel. Vervorming kop. Remsysteem.
Aanpassingsattributen
Kettinggrootte. Kettingtrekken. Rembelasting. Vervormingtrekken. Rijtype. Configuratie.
Gepaste configuratie en zoekgids
Kettengrootte. Kettengraad. Trek. Rembelasting. Vervormingseisen. Besturingssysteem. Installatievereisten.
Hoe het werkt.
De elektromotor drijft de versnellingsbak om het zigeunerwiel te draaien voor de verankeringsketen.
Het anker wordt via de zigeuner verhoogd of verlaagd, terwijl de rem- en koppelingssystemen een veilige bediening garanderen.
De trommel en de warpkop bieden hulpfuncties voor het hanteren van touwen.
Toepassingen
Verankeringsactiviteiten. Scheepsverankeringssystemen. Commerciële schepen.
Certificeringen en voordelen
Certificaties: CCS, ABS, DNV, BV, LR, NK, RINA.
Voordelen: Dedicated chain handling design. Hoge remcapaciteit. Geïntegreerde bevestiging. Ruimtebesparende lay-out. Betrouwbare maritieme prestaties.
Tekening en foto's
• Een tekening van de algemene opstelling
• Tekeningen van het zigeuners- en ketensysteem
• Inrichtingsopzet

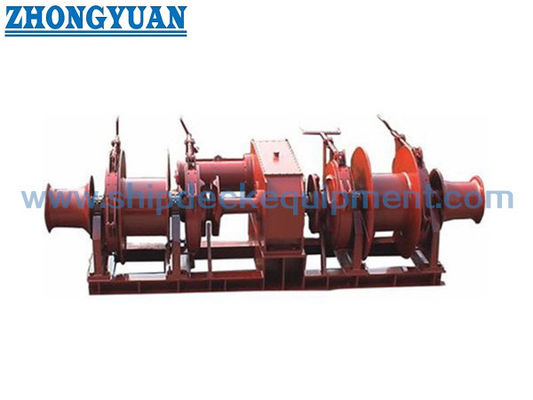

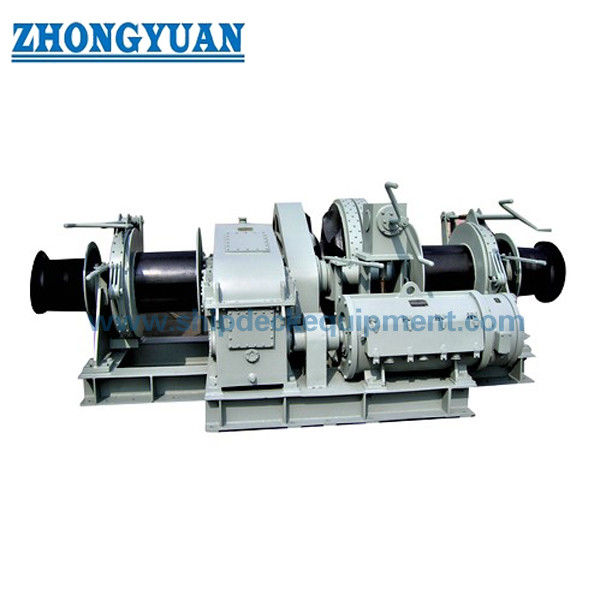

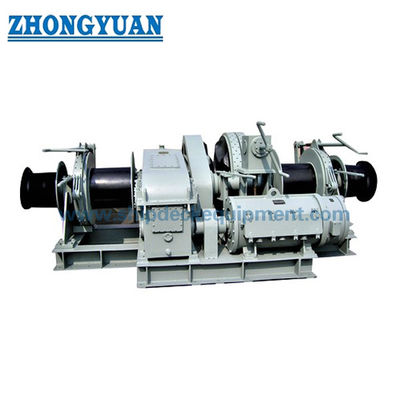

• Foto's van het product
Informatie over bestellingen
• MOQ: 1 eenheid
• Levering: projectgebaseerd
• Aanpassing: beschikbaar
Veelgestelde vragen
V1: Wat is de belangrijkste functie?
A: Ankerketenverwerking met behulp van het zigeunersysteem.
K2: Kan het touw aan?
A: Ja, via trommel en warpkop.
V3: Welke ketengraad wordt ondersteund?
A: U2 en U3 standaardketens.
