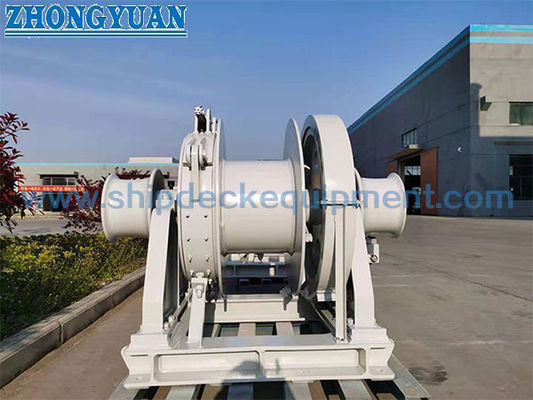

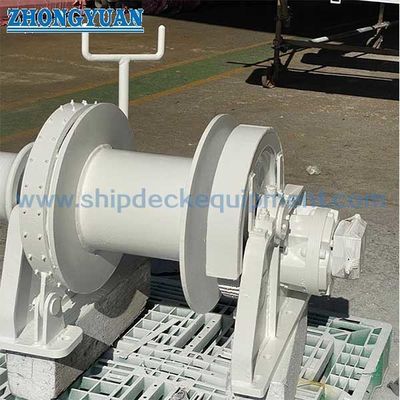

36 mm elektrische hydraulische ankerwijn.
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipment |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | TT, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Veilig trekkracht: | 5-800KN | Snelheid: | 4-12 m/min |
|---|---|---|---|
| Vervormingssnelheid ((m/min): | 9-18m/Min | Trommelcapaciteit: | 40 tot 250 m |
| Motorvermogen: | 4 tot en met 132 kw | Touw Dia: | 11 ️ 90 (mm) |
| Controlepositie: | Afstandsbediening en lokale bediening | Optioneel: | Meetsysteem voor het meten van de belasting, de snelheid en de lengte van het touw |
| Voeding: | AC380V, 50Hz 3PH, AC415V 50Hz 3PH, AC440 60Hz 3PH | Materiaal: | Roestvrij staal (gepolijst), zacht staal |
| Oppervlaktebehandeling: | zandstoten tot S2,5 + 3 lagen epoxyverf, gegalvaniseerd | Classificatiecertificaten: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makerstestcertificaat |
| Markeren: | Elektrische hydraulische het ankerkruk van 12m/min,12m/min hydraulische ankerkruk,800KN elektrische ankerkruk |
||
Productomschrijving
36 mmEén trommel elektrische hydraulische ankerwijn.
Productoverzicht
Een enkele elektrische hydraulische ankerwinch is ontworpen voor ankerbehandelingen op kleine en middelgrote schepen.
Het systeem maakt gebruik van elektromotor aangedreven hydraulische kracht om het ankerheffen en loslaten met stabiele prestaties te regelen.
Het combineert staaldraad touw met een korte ankerketen, waardoor de behoefte aan een ketenkas wordt weggelaten en de ruimte op het dek wordt geoptimaliseerd.
Snelle specificaties
• Werkbelasting: 8,3-97,9 kN
• Draaglast: 51-570 kN
• Werksnelheid: ≥ 9 m/min
• Aanlegtrek: 8-60 kN
• Verbindingssnelheid: ≥12 m/min
• Drumcapaciteit: 100-200 m
• Draadtouwdiameter: 12-48 mm
• Type aandrijving: elektrisch-hydraulisch
• Trommeltype: eentrommel
• Beheersing: lokaal en op afstand
• Stroomvoorziening: 380V / 415V / 440V
Belangrijkste technische parameters
| De diameter van het touw (mm) | Werkbelasting (kN) | Ondersteunende belasting (kN) | Werksnelheid (m/min) | Aanleg van een motor (kN) | Verbindingssnelheid (m/min) | Drumcapaciteit | Vermogen van de motor (kW) |
| 12/14/16 | 8.3/10.9/13.0 | 51/67/80 | ≥ 9 | 8 | ≥ 12 | 11x100 | 5.5 |
| 18/20/22 | 15.3/17.9/20.6 | 95/110/126 | ≥ 9 | 15 | ≥ 12 | 13x120 | 7.5 |
| 24 uur per dag | 24.5/28.7 | 149/175 | ≥ 9 | 20 | ≥ 12 | 15x120 | 11 |
| 28/30 | 33.3/38.3 | 202/231 | ≥ 9 | 30 | ≥ 12 | 18x150 | 15 |
| 32/34/36 | 43.5/49.1/55.1 | 261/294/329 | ≥ 9 | 40 | ≥ 12 | 20.5x150 | 22 |
| 38/40/42 | 61.4/68.0/75.0 | 365/402/442 | ≥ 9 | 50 | ≥ 12 | 20.5x150 | 30 |
| 44/46/48 | 82.3/89.9/97.9 | 483/526/570 | ≥ 9 | 60 | ≥ 12 | 26x200 | 37 |
Selectiegids
Stap 1 - Kies touwdiameter: 12-48 mm. Stap 2 - Werkbelasting: 8-98 kN. Stap 3 - Ondersteunende belasting bevestigen. Stap 4 - Kies snelheid: ≥9 m/min. Stap 5 - Rij:Elektrische Hydraulische. Stap 6 - Controle.Stap 7 - Installatie: op het dek gemonteerd
Structuur en componenten
Structuur & Componenten: Hydraulische motor. Versnellingsbak. Eén trommel. Draadtouw. Korte kettingkoppeling.
Aanpassingsattributen
Werkbelasting: 8-98 kN. touwdiameter: 12-48 mm. snelheid: ≥9 m/min. aandrijflijn: elektrisch-hydraulisch. trommeltype: enkel trommel. besturing: lokaal/afstandsbediening.
Gepaste configuratie en zoekgids
Werkbelasting. Touwdiameter. Trommelcapaciteit. Moertrekken. Motorkracht.
Hoe het werkt.
De elektromotor stuwt de hydraulische aandrijving aan, die de hydraulische motor aandrijft om de trommel te draaien.
Het stalen draadtouw en de korte kettingverbinding tillen of laten het anker los, waardoor een veilige en gecontroleerde hantering van het anker wordt gewaarborgd.
Toepassingen
Toepassingen: kleine schepen. Vissersboten. Werkboten. Havenschepen.
Certificeringen en voordelen
Certificaties: CCS. NK. BV. ABS. DNV. LR. KR. RINA. IRS. RS.
Voordelen: Compacte structuur. Geen kettingkas nodig. Stabiele hydraulische aandrijving. Gemakkelijke installatie. Ruimtebesparend ontwerp.
Tekening en foto's
• Een tekening van de algemene opstelling
• Tekening van de ankerwielstructuur
• Diagram van het hydraulisch systeem

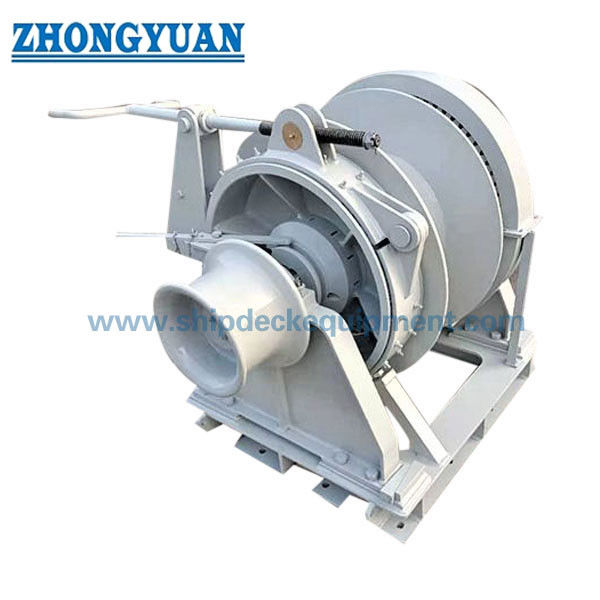

• Foto's van het product
Informatie over bestellingen
• MOQ: 1 eenheid
• Leveringstermijn: afhankelijk van het project
• Betaling: T/T, L/C
Veelgestelde vragen
Vraag 1: Is er een kettingluis voor nodig?
A: Nee, touw en korte ketting worden op de trommel opgeslagen.
V2: Is het geschikt voor kleine schepen?
Ja, ideaal voor kleine en middelgrote schepen.
Q3: Kan het aangepast worden?
A: Ja, volledig op maat.
