Elektrische Hydraulische Verticale Capstan Ankerlier voor Afmeren | Marine Verticale Capstan
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipment |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Modelnummer: | standaard of op maat |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Kettingmaat: | 12,5–70 mm | Kettingkwaliteit: | AM2 / AM3 |
|---|---|---|---|
| Werklast: | 5–250 kN | het scheeftrekken snelheid: | 9–18 m/min |
| Kettingsnelheid: | ≥9 m/min | Touwdiameter: | 11–46 mm |
| Kabeltype: | Staal / Kunststof | Aandrijvingstype: | Elektrisch / Hydraulisch |
| Controletype: | Lokaal / op afstand | Basistype: | Beneden/semi/bovendeks |
| Sollicitatie: | Afmeren / Anker | Classificatiecertificaten: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makerstestcertificaat |
| Markeren: | Hydraulische meertroskaapstander,Verticale het ankerkaapstander van BV,verticale ankerkaapstander |
||
Productomschrijving
Elektrische Hydraulische Verticale Capstan Ankerlier voor Afmeren | Maritieme Verticale Capstan
Productoverzicht
Een elektrische hydraulische verticale capstan ankerlier is een type maritiem dekuitrusting ontworpen voor afmeeroperaties, ankerhandling en het hijsen van touw of ketting.
Het wordt aangedreven door een elektrische hydraulische krachtbron, die zorgt voor een stabiele koppelafgifte en betrouwbare prestaties onder maritieme omstandigheden.
Het verticale ontwerp maakt het ideaal voor beperkte dekruimte en eenvoudige integratie in scheepsconstructies.
Snelle Specificaties
• Functie: Afmeren / Ankerhandling / Hijsen
• Kettingmaat: 12,5–70 mm
• Kettingsgraad: AM2 / AM3
• Werkbelasting: 5–250 kN
• Diameter Warping Head: 200–700 mm
• Warping Snelheid: 9–18 m/min
• Touwdiameter: 11–46 mm
• Aandrijftype: Elektrisch / Elektrisch Hydraulisch
• Besturing: Lokaal / Afstandsbediend
Belangrijkste Technische Parameters
| Ketting Dia. (mm) |
Werkende Belasting (KN) |
Nominale Snelheid (m/min) | Warping Belasting (KN) | Motorvermogen (KW) | ||
| AM2 | AM3 | Elektrisch | Hydraulisch | |||
| 12,5 | 6,6 | 14,6 | 9 | 5 | 2,2/0,75 | 2,2 |
| 14 | 8,3 | 17,2 | 9 | 6 | 2,2/0,75 | 3 |
| 16 | 10,9 | 20 | 9 | 8 | 2,2/0,75 | 4 |
| 17,5 | 13 | 14,6 | 9 | 10 | 3/1,3 | 4/5,5 |
| 19 | 15,3 | 17,2 | 9 | 10 | 4,3/1,7 | 5,5 |
| 20 | 17,9 | 20 | 9 | 15 | 4,3/1,7 | 5,5/7,5 |
| 22 | 20,6 | 23 | 9 | 15 | 6/2,5 | 7,5 |
| 24 | 24,5 | 27,4 | 9 | 20 | 8,5/3,5 | 7,5/11 |
| 26 | 28,7 | 32,1 | 9 | 20 | 8,5/3,5 | 11 |
| 28 | 33,3 | 37,2 | 9 | 25 | 8,5/3,5 | 11 |
| 30 | 38,3 | 42,8 | 9 | 30 | 11/11/7,5 | 15 |
| 32 | 43,5 | 48,6 | 9 | 30 | 11/11/7,5 | 15 |
| 34 | 49,1 | 54,9 | 9 | 40 | 16/16/11 | 15/8,5 |
| 36 | 55,1 | 61,6 | 9 | 40 | 16/16/11 | 18,5 |
| 38 | 61,4 | 68,9 | 9 | 50 | 16/16/11 | 18,5/22 |
| 40 | 68 | 76 | 9 | 60 | 22/22/16 | 22/30 |
| 42 | 75 | 83,8 | 9 | 60 | 22/22/16 | 22/30 |
| 44 | 82,3 | 92 | 9 | 70 | 22/22/16 | 30 |
| 46 | 89,9 | 100,5 | 9 | 80 | 30/30/22 | 30 |
| 48 | 97,9 | 109,4 | 9 | 80 | 30/30/22 | 30/37 |
| 50 | 106,3 | 118,8 | 9 | 90 | 30/30/22 | 37 |
| 52 | 114,9 | 128,4 | 9 | 100 | 30/30/22 | 37/45 |
| 54 | 123,9 | 138,5 | 9 | 100 | 45/45/30 | 45 |
| 56 | 133,3 | 149 | 9 | 120 | 45/45/30 | 45 |
| 58 | 143 | 159,8 | 9 | 120 | 45/45/30 | 45/55 |
| 60 | 153 | 171 | 9 | 140 | 45/45/30 | 55 |
| 62 | 163,4 | 182,6 | 9 | 150 | 45/45/30 | 55 |
| 64 | 174,1 | 194,6 | 9 | 160 | 60/60/45 | 55/75 |
| 66 | 185,1 | 206,9 | 9 | 160 | 60/60/45 | 75 |
| 68 | 196,5 | 219,6 | 9 | 180 | 60/60/45 | 75 |
| 70 | 208,3 | 232,8 | 9 | 200 | 60/60/45 | 75 |
Capstan Selectiegids
✔ Stap 1 – Selecteer Kettingmaat (Kernparameter)
· 12,5–26 mm → kleine vaartuigen / licht gebruik
· 28–42 mm → middelgrote vaartuigen
· 44–70 mm → zwaar offshore gebruik
→ Kettingmaat bepaalt werkbelasting, motorvermogen en systeemconfiguratie
✔ Stap 2 – Bevestig Werkbelasting
· 5–20 kN → licht gebruik
· 20–80 kN → middelzwaar gebruik
· 80–250 kN → zwaar gebruik
✔ Stap 3 – Touwtype & Diameter
· Staalkabel / Synthetisch touw
→ Bepaalt trommelmaat
✔ Stap 4 – Snelheid
· 9–12 standaard / 12–18 hoge efficiëntie
✔ Stap 5 – Aandrijftype
· Elektrisch / Elektrisch Hydraulisch
✔ Stap 6 – Besturing
· Lokaal / Afstandsbediend
✔ Stap 7 – Basis Type
· Onder / Semi / Boven dek
Technische Opmerking: Selectie gebaseerd op kettingmaat, touw, belasting en vaartuigstructuur.
Structuur & Componenten
Structuur & Componenten: Hydraulische unit | Tandwieloverbrenging | Basis
Aangepaste Configuratie & Aanvraaggids
✔ Kettingmaat (mm)
✔ Kettingsgraad (AM2 / AM3)
✔ Werkbelasting (kN)
✔ Touwtype (Staal / Synthetisch)
✔ Touwdiameter (mm)
✔ Snelheid (m/min)
✔ Aandrijftype (Elektrisch / Hydraulisch)
✔ Besturingstype (Lokaal / Afstandsbediend)
✔ Basistype (Onder / Semi / Boven Dek)
→ Stuur bovenstaande informatie voor tekening, selectie en offerte.
Hoe Het Werkt
Toepassingen
Afmeeroperaties van schepen | Ankerkettinghandling | Offshore vaartuigen | Barges en vrachtschepen | Haven- en terminaloperaties | Maritieme engineeringprojecten
Certificeringen & Voordelen
CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
Tekeningen & Foto's
• GA-tekening

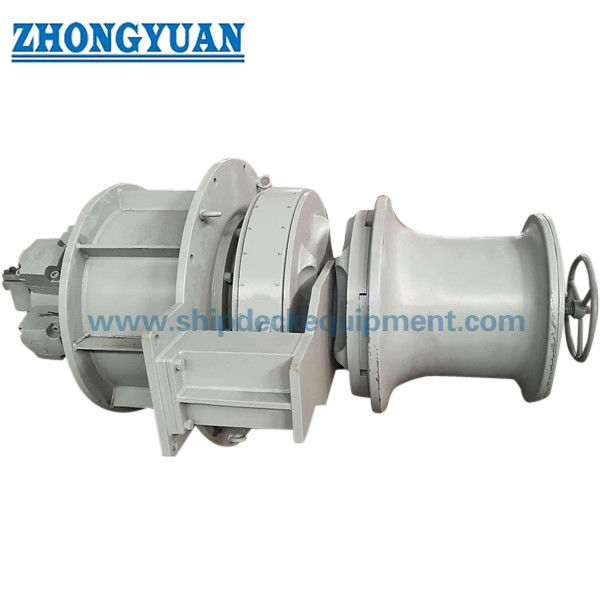

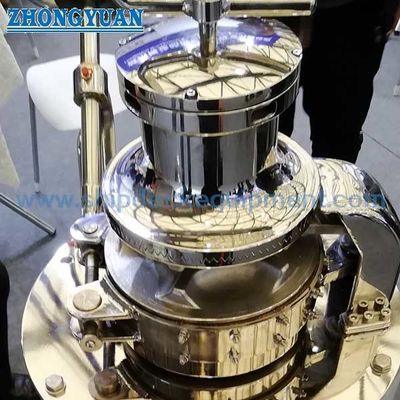

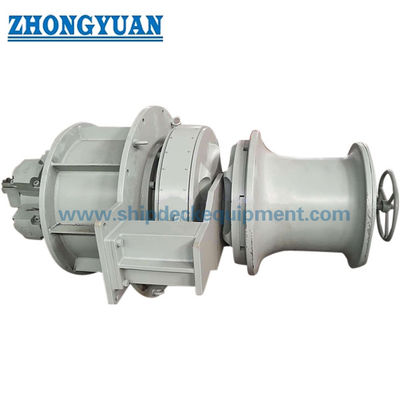

• Productfoto's
• Installatietekening
Bestelinformatie
MOQ 1
Levering op basis van project
Betaling T/T L/C
FAQ
V: Verschil capstanvs ankerlier?
A: Capstan voor touw, ankerlier voor ketting
