Achterroller met vaste of roterende as voor ankerhoudende schepen

AHTS Achterste Rol met Vaste of Roterende Schacht voor Ankerhandeling Schepen

Productoverzicht

De AHTS achterste rol wordt geïnstalleerd over het achterste werkdek van een ankerhandeling sleepboot of ankerhandeling sleepboot om staalkabel, synthetisch touw, ankerketting of gespecificeerde slang te geleiden tijdens het uitrollen en terugtrekken. Door een roterend contactoppervlak aan de achtersteven te bieden, vermindert het de schuifactie aan de dekrand en ondersteunt het gecontroleerde lijnoverdracht tussen het werkgebied van de lier en de zee.

De referentierang ZW 600-7000 kN is projectmatig ontworpen. Twee schachtopstellingen zijn beschikbaar: een vaste schacht met de rol trommel die eromheen roteert, of een schacht en rol trommel die samen als één geheel roteren. Watergesmeerde en oliegesmeerde lagersystemen kunnen worden geselecteerd op basis van de taak, afdichting, onderhoud en scheepsvereisten. Eindige-elementenanalyse wordt uitgevoerd voor elk project met behulp van de bevestigde belastingsgevallen om de rolmantel, kegels, interne verstevigingen, schacht, lagerreacties, montageblokken en scheepinterface te verifiëren voordat het ontwerp wordt goedgekeurd.

Snelle Specificaties

• Producttype: Enkele maritieme achterste rol → rolondersteuning op het achterdek voor ankerhandeling lijnen, ketting en gespecificeerde slang.
• Referentie ZW-bereik: 600 tot 7000 kN → modelselectie moet de goedgekeurde operationele en structurele belastingsbasis volgen.
• Referentie rolmaat: 520 tot 5000 mm diameter en 3000 tot 6000 mm lengte → geometrie beïnvloedt lijnkromming, dekopening en rompintegratie.
• Lijncompatibiliteit: staalkabel, synthetisch touw, ankerketting of slang → contactoppervlak en diameter moeten worden gecontroleerd voor het daadwerkelijk verwerkte medium.
• Schachtopstelling: vaste schacht met roterende trommel, of schacht en trommel die samen roteren → selecteer op basis van lagerindeling, lastoverdracht, uitlijning, onderhoudstoegang en scheepsintegratie.
• Smeersysteem: water smering of olie smering → lagermateriaal, afdichtingen, circulatie- of toevoerregeling, monitoring, drainage en milieubesturingen worden voor elk project bevestigd.
• Technische verificatie: projectspecifieke eindige-elementenanalyse → rolmantel, kegels, interne verstevigingen, schacht, lagerreacties, montageblokken en scheepinterface worden gecontroleerd tegen de goedgekeurde belastingsgevallen.

Belangrijkste Technische Parameters

Selectie & Aanvraag Gids

Stap 1: Bevestig scheepstype en taak: AHTS, ankerhandeling sleepboot, sleepondersteuningsschip, offshore ondersteuningsschip, of vervangingsproject.

Stap 2: Verstrek de ontwerp belastingsbasis: vereiste ZW, maximale trekkracht van de ankerhandeling lier, remkracht indien van toepassing, lijn / ketting type en maat, breekbelasting van de lijn, wikkelhoek, zijdelingse afwijking, dynamische factor, bedrijfscycli, en eventuele abnormale of overlevingsbelastingsgevallen vereist voor eindige-elementenanalyse.

Stap 3: Bevestig geometrie en opstelling: rol lengte en diameter, achterste opening, dekhoogte, kegelprofiel, aangrenzende kaak / sleeppen opstelling, spelingen, en vereiste overboord pad.

Stap 4: Bevestig de mechanische opstelling: vaste schacht met roterende trommel, of roterende schacht en trommel samen; selecteer vervolgens water smering of olie smering samen met lagertype, afdichtingen, circulatie / toevoerregeling, monitoring, drainage en onderhoudstoegang.

Stap 5: Bevestig materiaal, lassen en scheepsintegratie scope: rolmantel en kegel staalkwaliteit, schachtmateriaal, interne versteviging, montageblokken, rompfundering, dekversterking, WPS / PQR, uitlijning tolerantie, en scheepswerf installatie interface.

Stap 6: Bevestig berekening, inspectie en certificering scope: FEA belastingsgevallen en acceptatiecriteria, classificatiemaatschappij, ontwerp goedkeuring, materiaal traceerbaarheid, NDT methode en omvang, dimensionale inspectie, lektest indien van toepassing, FAT, en definitieve documentatie.

Stap 7: Verstrek hoeveelheid, bestemming, vereiste levertijd, scheeps GA / achterste opstelling tekening, liergegevens, lijn specificatie, en beschikbare referentie foto's.

Structuur

Zware rolmantel | Schuine conische eindsecties | Interne verstevigingen | Vaste schacht of roterende schacht opstelling | Water- of oliegesmeerd lagersysteem | Montageblokken | Afdichtingen en monitoring aansluitingen zoals gespecificeerd | Gelaste integratie met achtersteven scheepsstructuur

Structurele, Lager & Installatie Voordelen

• Het roterende contactoppervlak verandert de hoofdlijn-naar-dek interactie van glijdend naar rollend contact, wat helpt bij het verminderen van slijtage aan de verwerkte lijn, ketting, slang en achtersteven dekrand tijdens ankerhandeling operaties.
• Rol diameter wordt geselecteerd samen met de staalkabel, ketting of slang geometrie om kromming en lokale contact te beheersen. De vereiste diameter wordt bevestigd uit het daadwerkelijk verwerkte medium en goedgekeurde operationele belastingsgevallen.
• Schuine kegel geometrie ondersteunt de overdracht van de lijn tussen het werkdek en het centrale rol oppervlak, terwijl een abrupte scherpe rand aan de rol uiteinden wordt vermeden.
• In de vaste schacht opstelling blijft de schacht stationair in de scheepsondersteuningen terwijl de rol trommel eromheen roteert via het geselecteerde lagersysteem. Deze configuratie scheidt het stationaire steunlid van de roterende mantel.
• In de roterende schacht opstelling roteren de schacht en rol trommel samen als één geheel, met de steunlagers in de montageblokken of lagerhuizen. Lagerreacties, schachtuitlijning en afdichtingsdetails worden berekend voor de bevestigde scheepsopstelling.
• Water smering en olie smering zijn alternatieve projectconfiguraties. Watergesmeerde systemen vereisen een compatibel lagermateriaal en gecontroleerde toevoer / drainage, terwijl oliegesmeerde systemen een gesloten smering, afdichting, lekbeheersing en monitoring regeling vereisen.
• Eindige-elementenanalyse wordt uitgevoerd voor elk project om spanning en vervorming in de rolmantel, kegels, interne verstevigingen, schacht, lagersteungebieden, montageblokken en scheepinterface te beoordelen onder de goedgekeurde operationele en ontwerp belastingsgevallen.
• Productie inspectie, las controle, MT / UT / PT indien van toepassing, dimensionale inspectie, uitlijning controles, smeersysteem testen, en eventuele lektest worden geregeld volgens de goedgekeurde tekening, ITP, materiaal en klasse vereiste.

Aangepaste Attributen

• ZW Bereik: 600-7000 kN → gebruik de goedgekeurde kN waarde als de bepalende selectie parameter.
• Referentie Modellen: ZY60 tot ZY700 → nominale modelcodes voor de geleverde referentietabel; definitieve aanduiding wordt bevestigd in het project aanbod.
• Rol Lengte: 3000-6000 mm → coördineer met achtersteven breedte, vrije werkruimte, en montageblok posities.
• Rol Diameter: 520-5000 mm → controleer lijn kromming, ketting geometrie, dek opstelling, en lager reactie.
• Verwerkt Medium: staalkabel / synthetisch touw / ankerketting / gespecificeerde slang → contactoppervlak en ontwerp basis zijn afhankelijk van het werkelijke medium.
• Schacht Opstelling: vaste schacht met roterende trommel / schacht en trommel roteren samen → selecteer op basis van lastoverdracht, lagerindeling, uitlijning, onderhoud, en scheepsstructuur.
• Smeersysteem: water smering / olie smering → lagermateriaal, afdichtingen, toevoer of circulatie methode, monitoring, drainage, en lekbeheersing vereisten worden bevestigd voor het ontwerp definitief is.
• Structurele & Installatie Interface: hoogwaardig staal kan worden gebruikt voor de rolmantel, kegels, schacht, en montageblokken waar nodig → exacte kwaliteiten, taaiheid, lasdetails, en rompversterking volgen de goedgekeurde berekening en klasse beoordeling.
• FEA & Inspectie: projectspecifieke eindige-elementenanalyse met MT / UT / PT en dimensionale controles indien van toepassing → berekeningsscope, NDT methode, acceptatiecriteria, en survey hold points volgen de goedgekeurde project ITP.
• Certificaat Vereiste: beschikbaar volgens project scope → ontwerp goedkeuring, klasse survey aanwezigheid, materiaal certificaten, test rapporten, en definitief certificaat type moeten worden vermeld voor offerte.

Hoe Het Werkt

Ankerhandeling lier rolt de lijn uit of trekt deze terug → Lijn nadert de achterste rol met de bevestigde afwijking en wikkelhoek → Afhankelijk van het geselecteerde ontwerp, roteert de trommel rond een vaste schacht of roteren de schacht en trommel samen → Water- of oliegesmeerde lagers ondersteunen de roterende componenten → Contactbelasting wordt overgedragen via de lagers en montageblokken naar de achtersteven scheepsstructuur

Toepassingen

Ankerhandeling sleepboten (AHTS) | Ankerhandeling sleepboten | Offshore ondersteuningsschepen | Sleepondersteuningsschepen | Anker uitzetten en terugtrekken | Staalkabel en ketting overboord | Slang of kabel handling waar specifiek ontworpen

Certificeringen & Voordelen

Klasse goedkeuring en certificaten kunnen worden geregeld volgens de projectvereisten, ontwerp beoordelingsscope, materiaal traceerbaarheid, productie survey, testplan, en vlag / erkende organisatie vereisten. Certificaat beschikbaarheid is afhankelijk van contract en klasse goedkeuring.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Test Certificaat.

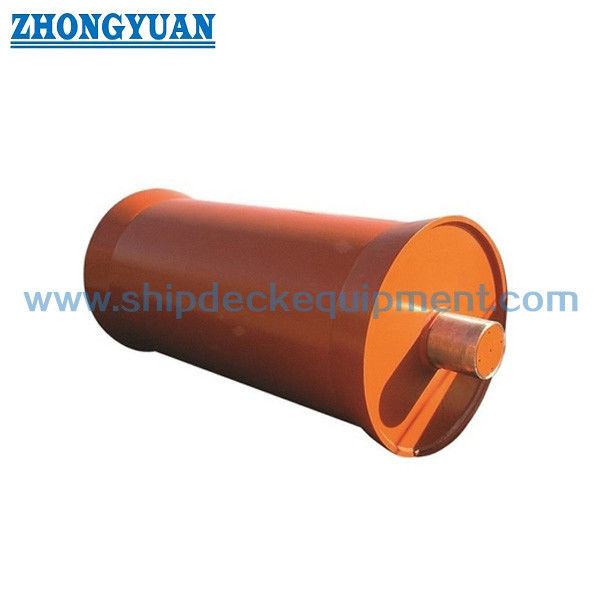

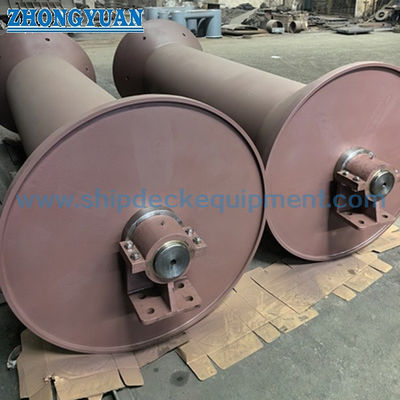

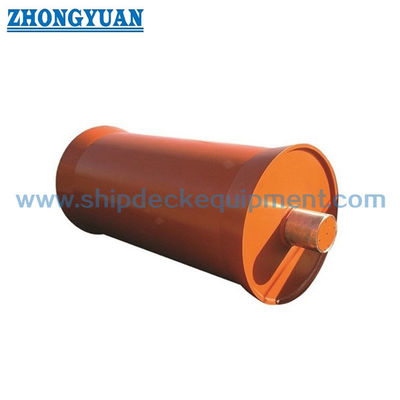

Tekening & Foto's

FAQ

V1: Hoe moeten de achterste rol ZW, schachtopstelling en maat worden geselecteerd?

A1: Selecteer de rol niet alleen op basis van diameter of modelcode. Bevestig de maximale trekkracht van de ankerhandeling lier, vereiste ZW, lijn of ketting gegevens, wikkelhoek, zijdelingse afwijking, dynamische factoren, bedrijfscycli, beschikbare achtersteven ruimte, voorkeurs schachtopstelling, smeermethode, romp fundering, en klasse vereisten. Deze inputs vormen de basis van de projectspecifieke eindige-elementenanalyse.

V2: Wat is het verschil tussen de twee schachtopstellingen?

A2: In de vaste schacht opstelling blijft de schacht stationair en roteert de rol trommel op lagers eromheen. In de roterende schacht opstelling roteren de schacht en trommel samen, met steunlagers in de montageblokken of lagerhuizen. Selectie is afhankelijk van lastverdeling, lagergrootte, afdichting, uitlijning, onderhoudstoegang en scheepsstructuur.

V3: Hoe worden water smering en olie smering geselecteerd?

A3: Water smering kan worden geselecteerd waar het lagermateriaal, watertoevoer, filtering indien nodig, drainage en monitoring geschikt zijn voor de operationele omgeving. Olie smering vereist een gesloten smeer- en afdichtingsregeling, oliepeil of stromingsregeling, lekpreventie en onderhoudstoegang. Het definitieve systeem wordt bevestigd volgens de taakcyclus, klasse vereiste, omgevingsomstandigheden en het goedgekeurde ontwerp.
