ISO 5488 Enkele vlucht aluminium accommodatieladder met vast platform | Scheepstoegang en loodsoverdracht

ISO 5488 Enkele Vlucht Aluminium Accommodatieladder met Vast Platform | Scheepstoegang en Pilootoverdracht

Productoverzicht

De ISO 5488 enkele vlucht aluminium accommodatieladder met vast platform is een compleet scheepstoegangsysteem voor de veilige inscheping en ontscheping van bemanning, piloten en geautoriseerd personeel op koopvaardijschepen. De ladderbody is vervaardigd uit aluminium om het handlingsgewicht te verminderen, terwijl het ondersteunende platform, de davit, het draaimechanisme, de opberginrichting en de funderingsinterfaces zijn geconfigureerd volgens de zij-opstelling van het schip en de goedgekeurde algemene opstellings tekening.

Het systeem kan worden geleverd voor normale accommodatietoegang of als het accommodatieladder-element van een combinatie-inrichting voor pilootoverdracht. Pilootoverdracht vereist bevestiging van het diepgang- en trimbereik van het schip, de toegangshoogte, de ladderhoek, de positie van het onderste platform, de interface met de pilootladder, de bevestigingsmethode aan de scheepszijde en de goedkeuring van de administratie of klasse. De ladderlier wordt gebruikt om de ladderconstructie te ontplooien, op te halen en op te bergen; het is geen mechanische pilootlift en is niet bedoeld om personen te tillen.

Snelle Specificaties

• Standaard basis: ISO 5488:2015 → behandelt ontwerp- en testvereisten voor accommodatieladders op koopvaardijschepen, met uitzondering van passagiersschepen.
• Configuratie: enkele vlucht aluminium ladder met vast platform → complete opstelling kan boven- en onderplatforms, davit, draaimechanisme, opbergslot, handgrepen, veiligheidsnet en ladderlier omvatten.
• Nominale lengte: 3,6 m tot 18 m in stappen van 0,6 m → de geleverde modeltabel dekt 3,6 m tot 15,6 m; langere lengtes vereisen projectbevestiging.
• Vrije ladderbreedte: 600 mm → geschikt voor standaard scheepstoegang en consistent met de minimale breedte gebruikt voor combinatie-inrichtingen voor pilootoverdracht.
• Bedrijfs hoek: tot 55° voor de vermelde ontwerpbasi s van de accommodatieladder; niet meer dan 45° bij gebruik als onderdeel van een combinatie-inrichting voor pilootoverdracht.
• Tredes: anti-slip vaste boogtrede s met 300 mm steek voor nominale lengtes niet langer dan 18 m → steek van langere ladders en gedetailleerde geometrie te bevestigen door goedgekeurde tekening.
• Handgrepen en stijlen: handgreephoogte niet minder dan 1.000 mm en stijl-afstand niet meer dan 1.500 mm → opklapbare of verwijderbare opstellingen ondersteunen compacte opslag.
• Aandrijvingsopties: pneumatische, elektrische, explosie-beveiligde elektrische of handmatige lier → selectie is afhankelijk van scheepsvermogen, vereisten voor gevaarlijke gebieden, bedrijfssnelheid en goedkeuringsbereik.

Belangrijkste Technische Parameters

Selectie & Aanvraag Gids

Stap 1: Bevestig de beoogde dienst: normale scheepsaccommodatietoegang, bemanningstoegang of het accommodatieladder-onderdeel van een combinatie-inrichting voor pilootoverdracht.

Stap 2: Verstrek het scheepstype, het vrijboord en het bereik van de toegangshoogte, de operationele diepgang en trim, de vereiste nominale ladderlengte, het aantal treden, de maximale werkhoek en de beschikbare opbergruimte.

Stap 3: Bevestig de opstelling van het vaste platform, de posities van de bovenste en onderste landingen, de bevestigingsmethode aan de scheepszijde of de hijsmethode, de davit- en draai-inrichting, en of een pilootladder-interface of een luikplatform vereist is.

Stap 4: Bevestig de materiaalkwaliteiten voor de aluminium ladder en stalen ondersteuningen, details van corrosie-isolatie tussen ongelijke metalen, anodiseringsvereiste, stalen coating systeem, type handgreep en omvang van het veiligheidsnet.

Stap 5: Selecteer de lier-aandrijving en -besturing: pneumatisch, elektrisch, explosie-beveiligd elektrisch of handmatig; verstrek de stroomvoorziening, de classificatie van gevaarlijke gebieden, de vereisten voor remmen en vergrendeling, de bedrijfssnelheid en de locatie van het bedieningsstation.

Stap 6: Bevestig de omvang van de klasse- of wettelijke goedkeuring, EU MED-vereiste indien van toepassing, getuigenis van belastingsproeven, hoeveelheid, leveringsbestemming, vereiste levertijd en de algemene opstellings- of installatietekening van de scheepszijde.

Structuur

Aluminium ladderframe | Vaste anti-slip boogtrede s | Vaste platformopstelling | Bovenste en onderste landingsinterfaces | Opklapbare of verwijderbare handgrepen | Stijlen en veiligheidsnet | Davit en ophangsysteem | Draai- en opberginrichting | Ladderlier en staalkabel | Bevestigingsinrichting aan de scheepszijde

Ontwerp-, Bedrijfs- & Kwaliteitsvoordelen

• De aluminium ladderbody vermindert het dode gewicht dat door de lier, davit en bemanning wordt gehanteerd, terwijl een corrosiebestendige structuur behouden blijft die geschikt is voor maritieme toegangsdiensten.
• Vaste boogtrede s zijn zo geplaatst dat ze een stabiele anti-slip voetsteun bieden over het goedgekeurde bedrijfs hoekbereik; de tredes geometrie en horizontale oriëntatie volgen het definitief goedgekeurde ontwerp.
• Een vast platform biedt een gedefinieerd overstap- en landingsgebied. Voor pilootoverdrachtsdiensten moet het onderste platform horizontaal blijven en positief aan de scheepszijde worden bevestigd in de goedgekeurde werkpositie.
• Opklapbare of verwijderbare handgrepen verminderen de opgeborgen omvang, terwijl ze tijdens bedrijf een beveiligde toegang behouden. Borgpennen, vergrendelpunten en verwijderbare onderdelen moeten zo zijn geplaatst dat ze veilig te hanteren en te inspecteren zijn.
• De lier, davit, draaimechanisme en opbergslot vormen een gecontroleerd ontplooiingssysteem. De lier hanteert alleen de ladderconstructie en moet de rem-, houd-, limiet- en noodvoorzieningen bevatten die gespecificeerd zijn door het goedgekeurde ontwerp.
• Waar aluminium en koolstofstalen componenten elkaar ontmoeten, moet de interface zo worden ontworpen dat galvanische corrosie wordt beperkt door geschikte isolatie, afdichting, drainage en compatibele coatingdetails.
• Kwaliteitscontrole kan materiaal traceerbaarheid, controle van lasprocedures voor aluminium en staal, dimensionale inspectie, lasinspectie, operationele tests, proef- of ontwerpbelastingstests, coatinginspectie en klasse-getuigenis omvatten volgens het overeengekomen inspectieplan.

Aangepaste Attributen

• Standaard: ISO 5488:2015 → te gebruiken als ontwerp- en testbasis voor de accommodatieladder; de exacte gekochte editie en projectwijzigingen moeten worden bevestigd.
• Configuratie: Enkele vlucht met vast platform → geschikt waar het schip één continue hellende ladder en een gedefinieerde landingsinrichting vereist.
• Nominale Lengte: 3,6–18 m in stappen van 0,6 m → selecteer op basis van vrijboord, diepgangbereik, werkhoek en opbergruimte; de geleverde tabel eindigt momenteel op 15,6 m.
• Vrije Breedte: 600 mm → biedt de belangrijkste doorgangsbreedte en ondersteunt pilootcombinatiegebruik waar de complete opstelling is goedgekeurd.
• Tredesteek: 300 mm tot 18 m; steek van langere ladders te bevestigen → tredeafstand beïnvloedt het aantal treden, de laddergeometrie en de veilige voetsteun.
• Materiaal: Aluminium ladder met mild stalen ondersteunende componenten → definitieve legeringskwaliteiten, staalkwaliteiten en ongelijke metaalisolatie details zijn project-specifiek.
• Oppervlaktebehandeling: Anodische oxidatie voor aluminium → stalen ondersteuningen en funderingen vereisen een afzonderlijk gespecificeerd maritiem coating- of verzinkingssysteem.
• Lier Aandrijving: Pneumatisch / elektrisch / explosie-beveiligd elektrisch / handmatig → selecteer op basis van beschikbare stroom, classificatie van gevaarlijke gebieden en vereiste operationele opstelling.
• Pilootoverdracht Gebruik: Alleen combinatie-inrichting indien goedgekeurd → bevestig SOLAS V/23, toepasselijke IMO prestatie normen, scheepsopstelling en goedkeuring van de administratie of klasse.
• Certificaat Bereik: Project-specifiek → fabrikantendocumentatie, klassecertificaat, EU MED-documentatie, getuigenis van proeven en materiaalcertificaten zijn alleen beschikbaar indien inbegrepen in de bestelling.

Hoe Het Werkt

Ontgrendel opbergsloten → Bedien de lier en davit om de ladder uit te draaien en te laten zakken → Stel de goedgekeurde werkhoek in → Bevestig het platform en de ladder aan de scheepszijde → Monteer handgrepen, veiligheidsnet en pilootladder-interface indien van toepassing → Gebruik onder toezicht van verantwoordelijke officier → Haal de constructie op, inspecteer en vergrendel deze in de opgeborgen positie

Toepassingen

Koopvaardijschepen | Bulkcarriers | Tankers | Containerschepen | Algemene vrachtschepen | Inscheping en ontscheping van bemanning | Combinatie-inrichtingen voor pilootoverdracht | Nieuwbouw- en retrofitprojecten

Certificeringen & Voordelen

Certificaten, typegoedkeuring, wettelijke acceptatie en inspectiegetuigenis kunnen worden geregeld volgens de projectspecificatie, de vlag van het schip, de klassevereiste, het bereik van de aangemelde instantie en het goedgekeurde inspectieplan. Ze zijn niet automatisch inbegrepen bij elke levering.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Test Certificaat.

EU MED / EC-typekeuringsdocumentatie: beschikbaar waar van toepassing en afhankelijk van de geselecteerde productconfiguratie, goedkeuring van de aangemelde instantie en de omvang van de bestelling.

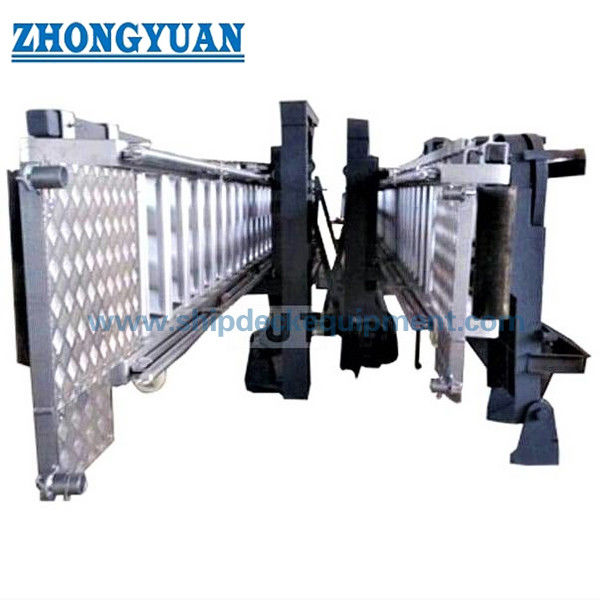

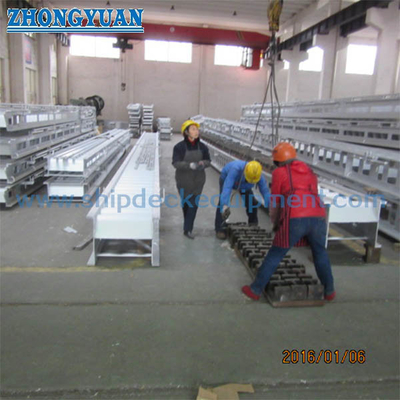

Tekening & Foto's

FAQ

V1: Hoe moet de juiste lengte van de accommodatieladder worden geselecteerd?

A1: Selecteer de lengte op basis van de maximale en minimale toegangshoogtes van het schip, het diepgang- en trimbereik, de vereiste ladderhoek, de positie van het vaste platform en de opbergruimte. Voor combinatiegebruik voor pilootoverdracht mag de ladderhoek de toepasselijke limiet van 45° niet overschrijden en moet de complete scheepsopstelling worden gecontroleerd.

V2: Kan een standaard accommodatieladder automatisch worden gebruikt voor pilootoverdracht?

A2: Nee. De ladder mag alleen deel uitmaken van een combinatie-inrichting voor pilootoverdracht wanneer de ladder, het platform, de pilootladder, de bevestigingspunten, de toegangsroute, de positie aan de scheepszijde en de goedkeuringsdocumentatie voldoen aan de toepasselijke SOLAS-, IMO-, administratie- en klassevereisten.

V3: Welke informatie is nodig om de lier te selecteren en certificaten te verkrijgen?

A3: Verstrek het dode gewicht van de ladder, de reis- en opberginrichting, het type aandrijving, de stroomvoorziening, de classificatie van gevaarlijke gebieden, de bedrijfssnelheid, de rem- en vergrendelfuncties, de locatie van de besturing, de staalkabelopstelling, de klassemaatschappij, de vlagvereiste, de EU MED-omvang indien van toepassing en de vereiste getuigenis van proeven.
