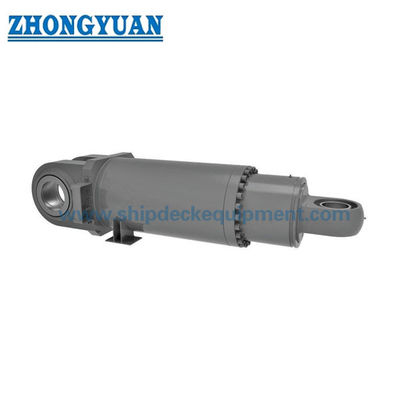

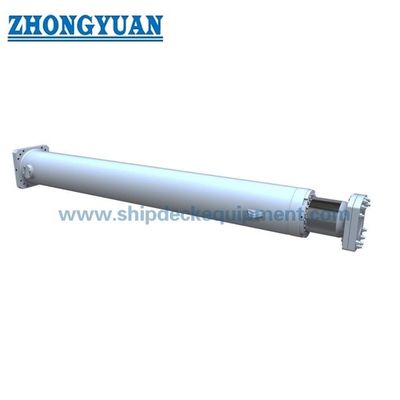

De Hydraulische Cilinder van de schip Waterdichte Deur
Productdetails:
Plaats van herkomst: | China |
Merknaam: | Zhongyuan |
Certificering: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
Modelnummer: | Standaard en Aangepast |
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: | 1 |
---|---|
Prijs: | As per quotation |
Verpakking Details: | Pallet of aangepast |
Levertijd: | Vanaf aanbieding |
Betalingscondities: | TT, L/C, Enz. |
Levering vermogen: | Stel cliëntenbehoeften tevreden |
Gedetailleerde informatie |
|||
Hoog licht: | de hydraulische cilinder van de trekkrachtstaaf,14Mpa staaf hydraulische cilinder,balans hydraulische cilinder |
---|
Productomschrijving
De Hydraulische Cilinder van de schip Waterdichte Deur
Beschrijving
Van het de cilindergebruik van de schip waterdichte deur selecteert de hydraulische naadloze buis, verschillende buisdikte volgens het werkdruk, heeft de cilinder de eigenschap van hoge precisie van droeg grootte, lichtgewicht, eenvoudige structuur, diverse verbindingsmethode, constante met lage snelheid en stal die functie, normale die het werkdruk 7~ 14Mpa beschermen, wijd voor machine, lichte de landbouwmachine wordt gebruikt van de de industrie textiel, plastic injectie.
Hoofddelen van Hydraulische Cilinder
- Cilindervat
De belangrijkste functie van het cilinderlichaam is cilinderdruk te houden. Het cilindervat wordt meestal gemaakt van een naadloze buis. Het cilindervat wordt gemalen en intern met een typische oppervlakteafwerking van 4 tot 16 micro-inchs geslepen. De zuiger vergeldt in de cilinder.
- Cilinderkop
De belangrijkste functie van het hoofd is de drukkamer van het andere eind in te sluiten. Het hoofd bevat een geïntegreerde staaf het verzegelen regeling of de optie om een verbindingsklier goed te keuren. Het hoofd wordt verbonden met het lichaam met behulp van het inpassen, bouten, of trekstang. Een statische verbinding wordt gebruikt binnen - tussen hoofd en vat.
- Cilinderbasis of GLB
De belangrijkste functie van GLB is de drukkamer aan de ene kant in te sluiten. GLB wordt verbonden met het lichaam met behulp van lassen, het inpassen, bouten, of trekstang. De kappen voeren als cilinder het opzetten ook componenten uit. GLB-de grootte wordt bepaald gebaseerd op de buigende spanning. Een statische verbinding wordt gebruikt binnen - tussen GLB en vat (behalve gelaste bouw).
- Zuiger
De belangrijkste functie van de zuiger is de drukstreken binnen het vat te scheiden. De zuiger wordt machinaal bewerkt met groeven om elastomeric of metaalverbindingen en dragende elementen te passen. Deze verbindingen kunnen enige acteren of dubbelwerkend zijn. Het verschil in druk tussen de twee kanten van de zuiger veroorzaakt de cilinder om zich uit te breiden en in te trekken. De zuiger is in bijlage met de zuigerstang door middel van draden, bouten, of noten om de lineaire motie over te brengen.
Hydraulische Cilinderparameters:
Droeg | Rod/d | KK | A | BB | DD | E | EE | Vriespunt | HL | PJ | PL | TG | W | ZJ | |
1 | 2 | ||||||||||||||
40 | 22 | M20*1.5 | 30 | 11 | M10x1.25 | 65 | G3/8 | M14X1.5 | 38 | 141 | 90 | 13 | 46 | 30 | 171 |
50 | 28 | M24*1.5 | 35 | 11 | M10x1.25 | 76 | G1/2 | M18x1.5 | 42 | 155 | 98 | 15 | 54 | 30 | 185 |
63 | 35 | M30x1.5 | 45 | 13 | M20x1.25 | 90 | G1/2 | M18x1.5 | 45 | 163 | 102 | 15 | 65 | 35 | 198 |
80 | 45 | M39x1.5 | 60 | 16 | M16x1.5 | 110 | G3/4 | M22x1.5 | 56 | 184 | 110 | 18 | 81 | 35 | 219 |
100 | 55 | M48x1.5 | 75 | 18 | M18x1.5 | 135 | G3/4 | M27x2 | 58 | 192 | 116 | 18 | 102 | 40 | 232 |
125 | 70 | M64x2 | 95 | 21 | M22x1.5 | 165 | G1 | M27x2 | 67 | 220 | 130 | 23 | 122 | 45 | 265 |
140 | 80 | M72x2 | 110 | 22 | M24x1.5 | 185 | G1 | M27x2 | 69 | 230 | 138 | 23 | 138 | 50 | 280 |
150 | 85 | M76x2 | 115 | 25 | M27x2 | 196 | G1 | M33x2 | 71 | 240 | 146 | 23 | 150 | 50 | 290 |
160 | 90 | M80x2 | 120 | 25 | M27x2 | 210 | G1 | M33x2 | 74 | 253 | 156 | 23 | 160 | 55 | 308 |
180 | 100 | M95x2 | 140 | 27 | M30x2 | 235 | G1.1/4 | M42x2 | 75 | 275 | 172 | 28 | 182 | 55 | 330 |
200 | 112 | M100x2 | 150 | 29 | M33x2 | 262 | G1.1/2 | M42x2 | 85 | 301 | 184 | 32 | 200 | 55 | 356 |
220 | 125 | M120x2 | 180 | 34 | M39x2 | 292 | G1.1/2 | M42x2 | 89 | 305 | 184 | 32 | 225 | 60 | 365 |
250 | 140 | M130x2 | 195 | 37 | M42x2 | 325 | G2 | M42x2 | 106 | 346 | 200 | 40 | 250 | 65 | 411 |
Tekening van de Hydraulische Cilinder van de Schip Waterdichte Deur
