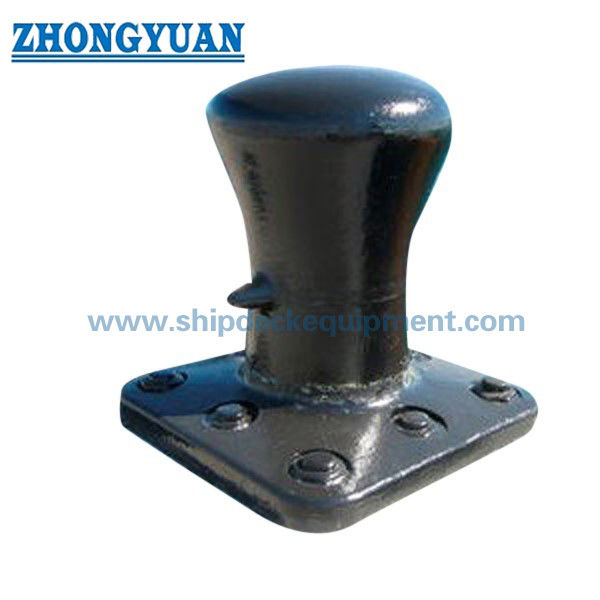

20–200T Enkele Bitt Dockschoor | Gietstaal & Nodulair Gietijzer Marine Aanlegapparatuur
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipmen |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Capaciteit van de paal: | 20 tot 200 ton | Aantal bouten: | 4 tot 8 |
|---|---|---|---|
| Materiaaltype: | Gegoten C-Mn-staal, gegoten roestvrij staal; Gietijzer, gietijzer SG-ijzer | Veilige factor: | 3 keer |
| Gezichtshoek van de kabel: | -45~+45 (verticaal), 0~1800 (horizontaal) | Oppervlaktebehandeling: | Zandblasing tot S2,5 + één laag epoxyprimar, gegalvaniseerd, gepolijst, aangepaste oppervlaktebehand |
| Classificatiecertificaten: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, enz. | ||
| Markeren: | Bolt Anchorage Dock Bollard,Vlootverbindingsapparatuur Dock Bollard,Gegote staaldockbollard |
||
Productomschrijving
20 ¢ 200T Single Bitt Dock Bollard ¢ ¢ Casting Steel & Ductile Iron Marine Mooring Equipment ¢ ¢
Productoverzicht
De single bitt dock bollard is een zware marine mooring fitting ontworpen voor veilige scheepsverbinding in havens, scheepswerven en offshore structuren.Vervaardigd van gietijzer of van ductiel ijzer van hoge kwaliteitHet ductiele ijzer biedt een superieure slijtvastheid, terwijl gegoten staal een hoge structurele sterkte garandeert.Alle ankerbouten zijn warm gegalvaniseerd voor verbeterde corrosiebestendigheid. Finite Element Analysis (FEA) wordt toegepast om de structurele integriteit te verifiëren en de belastingverdeling te optimaliseren.
Snelle specificaties
Capaciteit: 20 ‰ 200 ton → Bepaalt de laadcapaciteit van het aanmeren
Materiaal: Gegooid staal/ductiel ijzer → Selectie van sterkte versus slijtvastheid
Veiligheidsfactor: 3× → Zorgt voor betrouwbaarheid van de werking
Kabelhoek: Verticaal -15° tot +75°, Horizontaal 0 ̊180° → Flexible touwrichting
Verankeringsbouten: warm gegalvaniseerd → Corrosiebescherming
Oppervlaktebehandeling: Sa2,5 + epoxyprimar → Duurzaamheid in zee
Belangrijkste technische parameters
| Capaciteit (tonnen) |
Type | Een | B. | C | D | E | Niet gesloten. |
| 20 | SBD20 | 400 | 660 | 290 | 260 | 65 | 4 |
| 30 | SBD30 | 400 | 660 | 290 | 260 | 65 | 4 |
| 50 | SBD50 | 400 | 600 | 200 | 300 | 70 | 4 |
| 75 | SBD75 | 440 | 700 | 340 | 330 | 85 | 4 |
| 100 | SBD100 | 540 | 900 | 365 | 350 | 95 | 8 |
| 150 | SBD150 | 610 | 900 | 340 | 420 | 120 | 8 |
| 200 | SBD200 | 680 | 900 | 350 | 480 | 120 | 8 |
Selectiegids
Stap 1 Selecteer capaciteit → Op basis van vaartuiggrootte en liglad
Stap 2 Bevestig de touwhoek → Op basis van de installatievoorwaarden
Stap 3 Materiaal kiezen → Ductiel ijzer ( slijtvastheid) of gegoten staal (sterkte)
Stap 4 Bevestigen van de installatie → Boltverankering of ingebed type
Stap 5
Stap 6 ️ Verschillende vorm van de onderplaat beschikbaar
Structuur
Beetkop. Lichaam. Basisplaat. Ankerbouten.
Aanpassingsattributen
Dual materiaal opties → Geoptimaliseerd voor sterkte en slijtvastheid
FEA-geverifieerd ontwerp → Zorgt voor betrouwbaarheid van de structuur onder belasting
Strikte kwaliteitscontrole van gieten → Stabiele en consistente prestaties
Warm gegalvaniseerde bouten → Verbeterde corrosiebestendigheid
Zware constructie → Geschikt voor mariene omgevingen
Onderzoeksgids
Gelieve de capaciteit, de materiaalvoorkeur, de installatievoorwaarden, het milieu en de certificeringseisen te vermelden.
Hoe het werkt.
De robuuste gietstructuur en de veilige verankering zorgen voor een veilige ladingverdeling.
Toepassingen
Havens. Scheepswerven.
Certificeringen en voordelen
Verkrijgbaar met CCS-, ABS-, DNV-, LR-, BV-certificeringen.
Tekening en foto's
Op aanvraag beschikbaar zijn tekeningen van de algemene opstelling en foto's van het product.
Bestellen
MOQ: 1 eenheid. Levering: 30 60 dagen. Aanpassing beschikbaar.
Veelgestelde vragen
V1: Hoe kies ik de juiste bollardcapaciteit?
A: Gebaseerd op de grootte van het schip, de analyse van de ligplaatsen en de veiligheidsfactor.
V2: Wat is het verschil tussen ductiel ijzer en gietijzer?
A: Ductiel ijzer biedt een betere slijtvastheid, terwijl gegoten staal een hogere sterkte biedt.
V3: Zijn de ankerbouten inbegrepen?
A: Ja, als standaard zijn er warm gegalvaniseerde bouten.
