Het Type van JIS F 3020-1985 A de Ronde Type Mond Marine Pipe Fittings van de Zuigingsklok
Productdetails:
Plaats van herkomst: | China |
Merknaam: | Zhongyuan |
Certificering: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
Modelnummer: | Standaard en Aangepast |
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: | 1 |
---|---|
Prijs: | As per quotation |
Verpakking Details: | Pallet of aangepast |
Levertijd: | Vanaf aanbieding |
Betalingscondities: | TT, L/C, Enz. |
Levering vermogen: | Stel cliëntenbehoeften tevreden |
Gedetailleerde informatie |
|||
Norm: | JIS-F 3020-1985 | Type: | type A |
---|---|---|---|
Nominale Grootte: | DN 50-150 mm | Gewicht: | 1,3-16,4 kg |
Materiaal: | Vloeistaal, Roestvrij staal | Oppervlaktebehandeling: | zandstralen tot S2.5 + één laag epoxy shopprimer |
Classificatiecertificaten: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, enz. | ||
Hoog licht: | De mariene bellmouth zuiging van JIS F 3020-1985,Bellmouth de zuiging van JIS F 3020,JIS F 3020-1985 Marine Pipe Fittings |
Productomschrijving

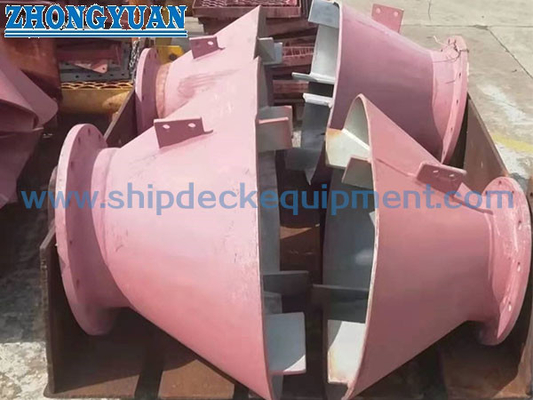

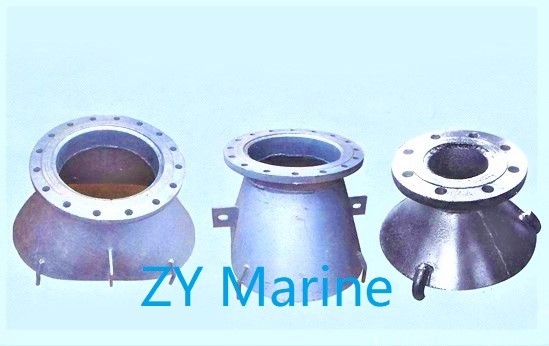

Het Type van JIS F 3020-1985 A de Ronde Type Mond van de Zuigingsklok
Beschrijving:
Bellmouth de zuiging wordt gewoonlijk gebruikt in olietank, watertank en riolering goed van allerlei schepen, die voor water of oliemiddel geschikt is.
Hoofd Technische Specificatie:
1. Norm: JIS F 3020-1985
2. Type: Type A
3. Nominale Grootte: DN 50150mm
4. Gewicht: 1.3-16.4kg
5. Materiaal: Vloeistaal, Roestvrij staal;
6. Oppervlaktebehandeling: het zandstralen aan S2.5 + één laag van epoxywinkelinleiding;
7. Classificatiecertificaten: CCS, NK, BV, ABS, dnv-GL, LR, Kr, IRS, RS, Enz.
Hoofd Technische Parameter:
Nominale grootte | Structuurdimensies | verwijzing | ||||||
D1 | D2 | H1 | C | t | Gewicht kg | |||
50 | 60.5 | 63 | 110 | 28 | 13 | 4.5 | 2.28 | 1.3 |
65 | 76.3 | 79 | 160 | 48 | 15 | 4.5 | 2.27 | 2.0 |
80 | 89.1 | 92 | 220 | 76 | 15 | 6 | 2.06 | 3.9 |
90 | 101.6 | 103 | 255 | 91 | 17 | 6 | 2.1 | 5.0 |
100 | 114.3 | 117 | 275 | 94 | 20 | 6 | 2.2 | 5.5 |
125 | 139.8 | 142 | 400 | 154 | 20 | 6 | 2.04 | 10.4 |
150 | 165.2 | 168 | 450 | 158 | 25 | 8 | 2.0 | 16.4 |
Tekening van het Type van JIS F 3020-1985 A de Ronde Type Mond van de Zuigingsklok
