Vastgeboute Zijscuttle met Onweersdekking Marine Outfitting
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipmen |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Standaard: | ISO 1751:2012, GB/T 14413-2008 | Serie: | Reguliere serie (N) Geen Brandbestendig |
|---|---|---|---|
| Type B: | Middelmatig type | modellen: | openingsmodel; met stormafdekking of doodlicht; openingsrichting van de glashouder |
| Typ van bevestiging: | Draaibout en moer | Materiaal: | Zacht staal, roestvrij staal, gietstaal, aluminium, koper, brons |
| Test: | Hydraulische druktest | Nominale maten: | 200, 250, 300, 350, 400, 450 mm |
| Geleverde staat: | Geverfd, gepolijst, gegalvaniseerd. | certificaat: | Classificatie ABS, DNV, KR, NK, LR, RINA, BV, CCS, IRS, Molencertificaat |
| Markeren: | Vastgeboute Openings Zijscuttle,Zijscuttle voor Schepen,ABS Marine Outfitting |
||
Productomschrijving

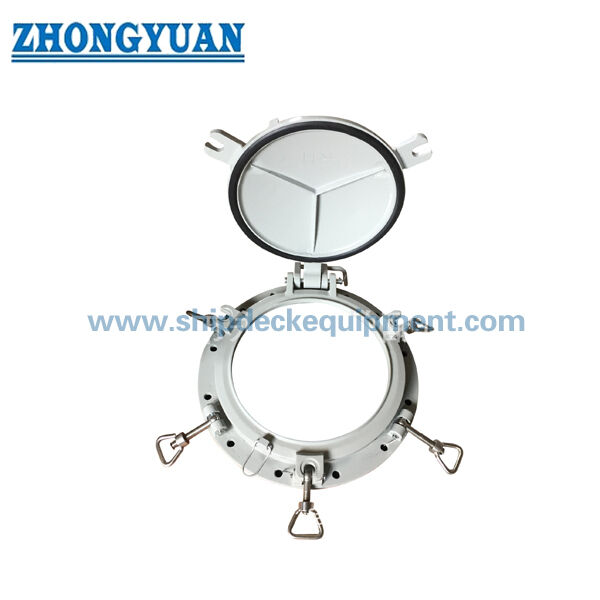

Vastgeboute Zijscuttle met Onweersdekking
Beschrijving:
Vastgeboute zijscuttle met onweersdekking voor wordt schepen gewoonlijk gebruikt op zee- schepen, de schepen van de binnenwatermanier, oorlogsschepen. Het wordt gepast met bouten op de muur of shell plaat van schip. De onweersinham of deadlight en het de glashouder of kader delen gemeenschappelijke scharnieren. De glashouder en de onweersdekking of deadlight worden vastgemaakt door de de schommelingsbout en noot. Dit is regelmatige reeks (N) scuttle zonder de rang van de brandweerstand. Wij kunnen produceren scuttles van het de brandbewijs van A indelen en B-.
Hoofd Technische Specificatie:
- Norm: ISO-1751:2012, GB/T 14413-2008;
- Reeks: Regelmatige reeks (n) niets Brandbewijs;
- Type B: Middelgroot-type;
- Modellen: openingsmodel; met onweersdekking of deadlight; openingsrichting van glashouder;
- Type van het Vastmaken: Schommelingsbout & Noot
- Materiaal: Vloeistaal, Roestvrij staal, Gietend Staal, Aluminium, Koper, Brons;
- Test: Hydraulische Druktest;
- Nominale grootte 200, 250, 300, 350, 400, 450mm;
- Geleverde Voorwaarde: Geschilderd, Opgepoetst, Gegalvaniseerd.
- Certificaat: Classificatieabs, DNV, Kr, NK, LR, RINA, BV, CCS, IRS, Molencertificaat;
Hoofd Technische Parameters:
| Nominaal Diameter D |
D1 | D2 | D3 | D4 | D5 | h | t | a | Bevestigingsmiddelen Aantal voor Glas Houder |
Bevestigingsmiddelen Aantal voor Onweer Dekking |
Steun Boutengrootte |
Steun Bouten Aantal |
Muur Het openen Grootte |
Gewicht kg |
| 200 | 245 | 204 | 250 | 350 | 310 | 155 | 8 | 45° | 3 | 2 | M12 | 8 | 253 | 14.23 |
| 250 | 295 | 254 | 305 | 400 | 364 | 182 | 42° | M16 | 308 | 17.16 | ||||
| 300 | 350 | 304 | 360 | 450 | 414 | 207 | 10 | 31° | 3 | 12 | 363 | 22.74 | ||
| 350 | 400 | 354 | 410 | 500 | 464 | 232 | 12 | 32° | 413 | 26.93 | ||||
| 400 | 450 | 404 | 460 | 550 | 514 | 257 | 31° | M18 | 463 | 31.07 | ||||
| 450 | 500 | 454 | 510 | 600 | 564 | 282 | 15 | 4 | M20 | 513 | 36.83 |
Tekening van Vastgeboute Zijscuttle met Onweersdekking Marine Outfitting
