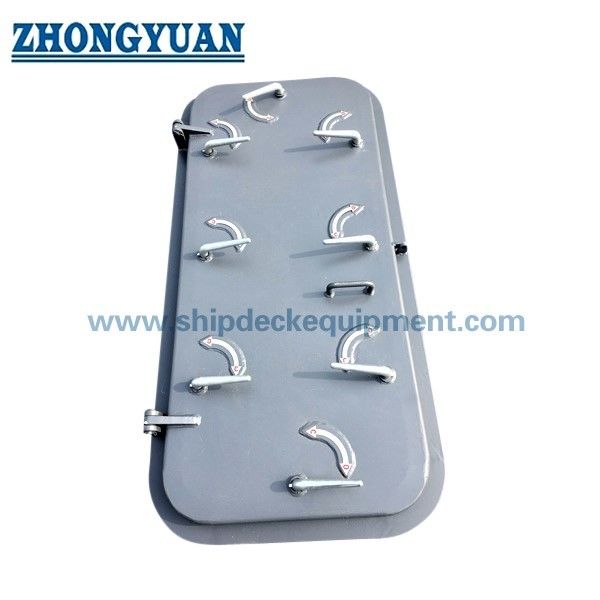

Zee-staal weerdichte deur met één blad met honden bedienbaar aan beide kanten. GB/T 3477 Type A.

Zee-staal weerdichte deur met één blad met honden bedienbaar aan beide kanten. GB/T 3477 Type A.

Productoverzicht

De GB/T 3477 type A waterdichte eenblaaddeuren van maritiem staal zijn bestemd voor toegangsopeningen in gesloten bovenbouw, dekhuizen, begeleidingswegen, voorruimtes,en vergelijkbare grenzen boven het vrijborddekHet scharnierblad van de deur sluit tegen een doorlopende pakking, terwijl meerdere honden of klemtoestellen de pakking om het frame comprimeren om het water binnenkomen onder weersomstandigheden te beperken.

“Honden bedienbaar aan beide zijden” betekent dat de sluitingsinrichtingen aan beide zijden van het schot kunnen worden losgelaten en bevestigd.De openingsrichting, drempelhoogte, installatiepositie, versterking van de omringende schotels en openingsopstelling naar buiten moeten voldoen aan de tekening van het vaartuig, de eisen van de laadlijn en de goedkeuring van de klasse.Deze pagina behoudt de door de klant geleverde GB/T 3477-2008 Type A grootte basis; nieuwe projecten moeten bevestigen of de huidige GB/T 3477-2023-uitgave vereist is.

Snelle specificaties

• Productsoort: waterdichte staal deur met een enkelblad → biedt weerbescherming voor de toegangsopeningen aan de buitenzijde boven het vrije dek; het is geen waterdichte onderverdeling deur.
• Sluiting: meerdere honden die aan beide zijden kunnen worden bediend → maakt het mogelijk de pakking te comprimeren en de deur aan beide zijden van het schot te openen of te bevestigen.
• Standaardbasis: klantgegevens voldoen aan GB/T 3477-2008 Type A → deze editie is ingetrokken; GB/T 3477-2023 is de huidige nationale standaard voor de bevestiging van nieuwe projecten.
• Openingsreeksen: 1200 × 600 mm tot 1700 × 800 mm in het bijgeleverde schema → geselecteerd op basis van de toegang, de doorgang van de uitrusting, de installatieruimte en de goedgekeurde scheepsopstelling.
• Materiaalkeuzes: zacht staal of roestvrij staal voor scheepsbouw → eindkwaliteiten, lasmateriaal, pakmateriaal, bevestigingsmiddelen en details voor corrosie-isolatie zijn project-specifiek.
• Doorcontour: AF/AY-varianten worden in de bijgeleverde tabel vermeld → hoekconfiguratie, R80-detail en afsnijding van het schot moeten overeenkomen met de geselecteerde tekening.
• Inspectie: dimensie-inspectie, gasketcontactcontrole, operationele controle, krijttest en slangtest kunnen worden geregeld volgens het overeengekomen inspectieplan en de klassevereisten.
• Optioneel beveiliging: antipiraterij of interne vergrendeling kan worden besproken → het mag niet in strijd zijn met ontsnappings-, brandveiligheid, operationele of klassenvereisten.

Belangrijkste technische parameters

Selectie- en onderzoeksgids

Eerste stap:Bevestig de contractuele norm en aanduiding: oude GB/T 3477-2008 Type A, huidige GB/T 3477-2023, AF- of AY-contour, open opening H × W, scharnierzijde en openingsrichting.

Stap twee:Vermeld het vaartuigtype, de lengte van het vaartuig, de installatiegrens, het dekniveau, de ladingslijnpositie, de limiet- of overhanghoogte, de dikte van de omringende afscheiding en de beschikbare versterking.

Stap drie:Bevestig de dikte van de deurbladplaat, de stijfmachine, het profiel van het frame, het aantal en de positie van de honden, de scharnieropstelling, het pakstuk en of de deur normaal naar buiten moet openen.

Stap vier:Bevestig materiaal en corrosiebescherming: scheepsbouwstaal of roestvrij staal, coatingsysteem, indien vereist warmdipverzinking, roestvrij bevestigingsmiddelen, pakmateriaal en details voor galvanische isolatie.

Stap vijf:Bevestig de optionele functies: antipiraterij vergrendeling, interne beveiliging, hangslot voorzien, openhoudend apparaat, kickplaat, zichtpaneel, brandwaarde, isolatie of toegangscontrolesinterface.Elke optie is onderworpen aan projectgoedkeuring.

Stap zes:Bevestig de inspectie- en documentatieomvang: krijtproef, slangproef, bedrijfsproef, materiaalcertificaten, fabrikantcertificaat, klassgetuigenis, hoeveelheid, bestemming en vereiste levertijd.

Structuur

Welded steel door frame | Single hinged steel leaf | Continuous weathertight gasket | Multiple dogs / clamping devices | Both-side operating handles | Hinges and pins | Door stiffeners | Hold-open arrangement | Optional anti-piracy lock | Coating or stainless-steel finish

Voordelen van weerdichtheid, installatie en kwaliteit

• Meerdere honden verdelen de compressie rond de deuromtrek, waardoor de pakking continu contact met het frame behoudt wanneer de deur correct is ingesteld en bevestigd.
• Bij gebruik aan beide zijden kan het personeel de sluitingsinrichtingen aan beide zijden van de grens loslaten of bevestigen zonder de deur als dubbelwerkend of dubbel schommelend te omschrijven.
• Het raam van de deur, de bladplaat en de verstijvers worden als één constructie geselecteerd.en de goedgekeurde tekening van de norm of klasse.
• De opening van de installatie en het omringende schot vereisen voor het lassen een dimensiecontrole.
• Vervangbare pakkingen, verstelbare sluitingsinrichtingen, onderhoudsvriendelijke scharnieren en toegankelijke smeerpunten ondersteunen de inspectie en het onderhoud gedurende de gehele levensduur van het vaartuig.onder voorbehoud van het geselecteerde ontwerp.
• Voor deuren van zacht staal moeten de blaaswerkzaamheden, de werkplaatsprinterwerkzaamheden en de uiteindelijke bekleding van het vaartuig worden gecoördineerd met de schilderingsspecificaties van de scheepswerf.Lasbehandeling, en bevestiging van het isolement van verschillende metalen.
• De kwaliteitscontrole kan de traceerbaarheid van het materiaal, de controle van de lasprocedure, de dimensionale inspectie, de controle van vlakheid en diagonaal, de aanpak van de hond, het bedienen van het scharnier, de controle van het contact tussen de pakkingen,slangonderzoek, coating inspectie, en klas getuigenis volgens het overeengekomen inspectieplan.

Aanpassingsattributen

• Productcategorie: waterdichte deur → voor buitengrenzen boven het vrije dek; niet voor waterdichte onderverdeling, tenzij apart ontworpen en goedgekeurd.
• Bladtype: enkel blad, met scharnieren → het blad opent in één goedgekeurde richting en is normaal naar buiten geopend, tenzij anders aanvaard.
• Sluitingsmethode: Meerdere honden die aan beide zijden bediend kunnen worden → zorgt voor gedistribueerde pakkompressie en toegang tot de sluitingsbesturing aan beide zijden.
• Legacy Standard: GB/T 3477-2008 Type A → gebruikt wanneer dit vereist is voor een bestaand vaartuig, vervangingsproject of contractuele tekening op basis van de oudere editie.
• Huidige norm: GB/T 3477-2023 → bevestig voor nieuwe projecten omdat de uitgave van 2008 officieel is ingetrokken.
• Openingsbereik: 1200 × 600 tot 1700 × 800 mm in de verstrekte gegevens → geselecteerd op basis van vrije doorgang, toegang tot de apparatuur, de inrichting van het vaartuig en de goedgekeurde tekening.
• Materiaal: zacht staal of roestvrij staal → eindkwaliteiten en lasvereisten moeten worden bevestigd; vervanging van roestvrij staal is geen eenvoudige materiaalwisseling.
• Test: Chalk test / slang test / operationele test → testmethode, druk, afstand, mondstuk, acceptatiecriteria en getuigenis volgen het goedgekeurde inspectieplan.
• Beveiligingsoptie: antipiraterij vergrendeling → alleen beschikbaar wanneer het compatibel is met noodvlucht, brandbeveiliging en vaartuigbeheer.
• Brandveiligheid: te bevestigen → weerdichte constructie zorgt niet automatisch voor brandveiligheid van klasse A of klasse B.

Hoe het werkt.

Close the hinged leaf against the frame → Engage dogs from either side → Dogs compress the continuous gasket around the perimeter → Gasket and frame limit weather-water ingress → Release dogs and open the leaf in the approved direction

Toepassingen

Enclosed superstructures | Deckhouses | Companionways | Forecastle access | External accommodation access | Machinery-casing access above freeboard deck | Weather-exposed bulkhead openings | Newbuilding and replacement projects

Certificeringen en voordelen

Certificaten en inspectie getuigen kunnen worden geregeld volgens de contractuele standaard, klassenmaatschappij, vlag vereiste, goedgekeurde tekening, traceerbaarheid van materiaal, en overeengekomen inspectieplan.Certificaten worden niet automatisch bij elke levering opgenomen.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate.

Wanneer branddichtheid, waterdichtheid, typegoedkeuring of wettelijke certificering vereist zijn, moeten de precieze productconfiguratie en de goedkeuringskwessie voorafgaand aan de offerte afzonderlijk worden bevestigd.

Tekening en foto's

Veelgestelde vragen

Q1:Wat is het verschil tussen een weerdichte deur en een waterdichte deur?

A1:Een weerdichte deur is bedoeld om te voorkomen dat water onder weersomstandigheden het schip binnendringt wanneer deze goed gesloten is.Het is niet automatisch ontworpen om een continu hydrostatisch hoofd te weerstaan of om te dienen als een waterdichte onderverdeling deurDe vereiste grensfunctie moet worden bevestigd aan de hand van het vaartuigplan en de klasregels.

Vraag 2:Betekent ‘honden aan beide zijden bedienbaar’ dat de deur in beide richtingen opengaat?

A2:Nee, het betekent dat de honden of klemtoestellen aan beide kanten van het schot bediend kunnen worden.normaal naar buiten voor blootgestelde deuren van de laadlijn, tenzij een andere regeling wordt aanvaard.

V3:Moet een nieuw project GB/T 3477-2008 of GB/T 3477-2023 specificeren?

A3:GB/T 3477-2008 kan relevant blijven voor vervangende deuren of bestaande tekeningen, maar is officieel ingetrokken. GB/T 3477-2023 is de huidige editie.en vlag vereiste moet de contractuele editie bevestigen voor de productie.
