Eén hefboom snellactie marine weerdichte stalen deur GB/T 3477-2023

Enkelehendel Snelwerkende Maritieme Weerbestendige Stalen Deur | GB/T 3477-2023

Productoverzicht

De enkelhendel snelwerkende maritieme weerbestendige stalen deur is een handmatig bediend, enkelvleugelig scharnierend sluitingsapparaat voor blootgestelde toegangspunten in bovenbouwen, dekhuizen, voordekken en vergelijkbare afscheidingen boven het vrijboorddek. Een centrale bedieningshendel beweegt de gekoppelde sluitpunten zodat het deurblad gelijkmatig tegen de framepakking wordt getrokken, wat snellere sluiting mogelijk maakt dan individuele grendels, terwijl een continue weerbestendige afdichting behouden blijft.

Deze pagina behandelt een weerbestendige buitendeur, geen waterdichte schotdeur en geen gecertificeerde branddeur. De huidige Chinese norm is GB/T 3477-2023, die GB/T 3477-2008 heeft vervangen en gerelateerd is aan ISO 6042:2015. Installatie in Laadlijn Positie 1 of Positie 2 moet worden bevestigd aan de hand van de scheepsindeling, de hoogte van de dorpel of de opstaande rand, de openingsrichting, de omringende structuur, de vlagvereisten en de goedkeuring van de classificatiemaatschappij. De onderstaande afmetingen reproduceren de door de gebruiker aangeleverde tabel en vereisen bevestiging aan de hand van de geselecteerde goedgekeurde tekening vóór productie.

Snelle Specificaties

• Normreferentie: GB/T 3477-2023, met ISO 6042:2015 als internationale referentie → het exacte deurbestek, de normeditie en de goedgekeurde tekening moeten worden vermeld in de inkooporder.
• Deurconfiguratie: enkelvleugelige scharnierende stalen deur met enkelhendel snelwerkende sluiting → één bedieningsbeweging activeert de gekoppelde bevestigingspunten rond het blad.
• Nominaal openingsbereik: 1000 × 600 tot 1600 × 700 mm → selectie moet rekening houden met vrije doorgang, vluchttraject, beweging van apparatuur en beschikbare deurslingerruimte.
• Hoekradii: R100 nominale opening, R150 uitsparing en R200 totale omtrek → afgeronde hoeken vereenvoudigen soepele structurele overgangen en verminderen lokale spanningsconcentratie bij de opening.
• Bladplaatdikte: 8 mm getoond als een veelvoorkomende waarde in de aangeleverde tabel → toepasbaarheid op elke vermelde maat en de definitieve verstevigingsregeling moeten worden bevestigd aan de hand van de goedgekeurde tekening.
• Installatielocatie: blootgestelde bovenbouw- of dekhouseafscheidingen boven het vrijboorddek → de aanduiding Positie 1 / Positie 2 alleen bepaalt niet de volledige dorpel- en structurele vereisten.
• Sluiting en afdichting: gekoppelde klemmen, gepakte frame en scharnierend blad → vlakheid van het frame, uitlijning van de scharnieren en uniforme pakkingcompressie zijn essentieel voor betrouwbare slangtestprestaties.
• Inspectie en opties: functionele, krijtcontact-, slang- of luchttests indien van toepassing; beveiligingsapparaat, roestvrijstalen versie en speciale coating zijn projectopties → de exacte omvang is afhankelijk van klasse, vlag en goedgekeurd ontwerp.

Belangrijkste Technische Parameters

Selectie & Aanvraaggids

Stap 1: Bevestig de geldende basis: GB/T 3477-2023, ISO 6042:2015 referentie, scheepswerftekening, klassevoorschrift en vlag / Laadlijnvereiste. Geef aan of een standaard of projectspecifieke deur vereist is.

Stap 2: Selecteer de nominale vrije opening en de openingshand. Geef de vereiste naar buiten of naar binnen draaiende beweging op, de scharnierzijde gezien vanaf de weerzijde, de binnen/buiten hendelregeling, het vrije vluchttraject en de beschikbare slingerruimte.

Stap 3: Geef de installatiegrens op: scheepstype, exacte dek- en framepositie, Laadlijn Positie 1 of 2 indien van toepassing, dorpel- of opstaande randhoogte, schotplaatdikte, uitsparing, omringende verstevigingen en lasbereik.

Stap 4: Bevestig de constructiematerialen en het corrosiesysteem. Deze pagina behandelt voornamelijk constructie van zacht staal; levering van roestvrij staal vereist de kwaliteit en details van galvanische isolatie, terwijl aluminium moet worden behandeld als een afzonderlijk goedgekeurd deurbestek in plaats van te worden aangenomen onder de standaard voor stalen deuren.

Stap 5: Bevestig het afdichtings- en bedieningspakket: pakkingmateriaal en -profiel, aantal en verstelbereik van gekoppelde klemmen, vasthoudapparaat, vereiste bedieningskracht, anti-piraterij of interne beveiligingsregeling, en eventuele beperkingen die de noodontsnapping of bediening vanaf beide zijden beïnvloeden.

Stap 6: Bevestig inspectie en documentatie: functionele en dimensionale controles, krijtcontacttest, slang- of goedgekeurde luchttest, coatinginspectie, materiaalcertificaten, fabrikantencertificaat, klasse getuige / productcertificaat, hoeveelheid, verpakking, bestemming en levertijd.

Structuur

Gelast stalen deurframe | Afgeronde scheepsstructuur uitsparing | Enkelwandig stalen blad met versteviging volgens goedgekeurde tekening | Heavy-duty scharnieren | Enkele bedieningshendel | Mechanische koppeling | Verstelbare perimeterklemmen / grendels | Continue vervangbare pakking | Binnen- en buitenbedieningsregeling zoals goedgekeurd | Vasthoud- en beveiligingsapparaten indien gespecificeerd

Weerbestendig Ontwerp, Installatie en Kwaliteitsvoordelen

• Het enkelhendelmechanisme sluit meerdere gekoppelde sluitpunten in één beweging, waardoor de sluitingstijd wordt verkort en de operator meer consistente compressie kan toepassen dan met afzonderlijk verstelde grendels.
• Een continue gepakte zittinglijn is alleen effectief wanneer het frame vlak blijft na fabricage en scheepslassen. Framevervorming, ongelijke lasvolgorde of slecht uitgelijnde scharnieren kunnen lokale lekkage veroorzaken, zelfs wanneer de bedieningshendel correct beweegt.
• De hoekprogressie R100 / R150 / R200 zorgt voor een praktische overgang tussen de vrije opening, de uitsparing en de buitenomtrek van het frame. De scheepswerf moet de goedgekeurde hoekradii en verstevigingsgeometrie behouden in plaats van de opening vierkant te snijden.
• Voor Laadlijn toepassingen moet de deurconstructie permanent en stevig aan de afscheiding zijn bevestigd, een sterkte hebben die passend is voor de omringende structuur, permanent bevestigde pakking- en klemsystemen gebruiken, en vanaf beide zijden bedienbaar zijn in de goedgekeurde configuratie.
• Deuren aan de uiteinden van blootgestelde bovenbouwen openen normaal gesproken naar buiten, tenzij de Administratie of het goedgekeurde scheepsontwerp een andere regeling toestaat. De openingsrichting, scharnierzijde, handrailinterferentie, vluchtweg en de richting van zeestoten moeten daarom samen worden beoordeeld.
• Slangtesten controleert de voltooide afdichtingslijn onder waterspray, terwijl krijtcontacttesten helpt bij het identificeren van ongelijke pakkingcontact vóór de definitieve test. Luchttesten mag alleen worden gebruikt wanneer geaccepteerd door de projectspecificatie en de aanwezige autoriteit.
• Een anti-piraterij of extra beveiligingsapparaat mag niet worden toegevoegd als een ongecontroleerde belemmering voor ontsnapping. De exacte regeling moet worden beoordeeld aan de hand van het scheepsbeveiligingsplan, de operationele procedure, de vlagvereiste en de klassegoedkeuring.
• Er wordt geen brandclassificatie geclaimd voor deze standaard weerbestendige deur. A-klasse of B-klasse afscheidingen vereisen een afzonderlijk geteste en gecertificeerde branddeurconstructie met een compatibel frame, isolatie, hardware en doorvoerdetails.

Aangepaste Attributen

• Standaard: GB/T 3477-2023 → huidige Chinese norm voor maritieme weerbestendige enkelvleugelige stalen deuren; de geselecteerde configuratie moet overeenkomen met de goedgekeurde tekening.
• Internationale Referentie: ISO 6042:2015 → behandelt hoofdmaten, materialen, kwaliteit en productieomstandigheden voor weerbestendige enkelvleugelige stalen deuren.
• Deurtype: Enkelvleugelig scharnierend, enkelhendel snelwerkend → handmatige koppeling bedient meerdere bevestigingspunten rond het gepakte blad.
• Nominale Maat: Acht vermelde openingen van 1000 × 600 tot 1600 × 700 mm → aangepaste afmetingen vereisen structurele en goedkeuringsbeoordeling.
• Installatiepositie: Bovenbouw, dekhouse, voordek of machinekamer toegang boven vrijboorddek → de exacte Laadlijnpositie en dorpelvereiste moeten worden bevestigd.
• Materiaal: Zacht staal als basis van de pagina → roestvrij staal kan worden overwogen met kwaliteits- en corrosiedetails; aluminium vereist een afzonderlijk goedgekeurd ontwerp.
• Oppervlaktebehandeling: Projectspecifiek maritiem coatingsysteem → straalreinigingsgraad, primer, tussenlagen, afwerkingskleur en droge-filmdikte moeten worden bevestigd.
• Testen: Functionele, pakkingcontact- en weerbestendigheidstesten → methode, druk / nozzle conditie, duur, acceptatie en getuigde omvang volgen de goedgekeurde specificatie.
• Beveiligingsoptie: Anti-piraterij of interne beveiligingsregeling beschikbaar onder voorbehoud van beoordeling → moet compatibel blijven met noodtoegang, bediening vanaf beide zijden en scheepsprocedures.
• Certificering: Fabrikantendocumentatie, materiaalcertificaten, typegoedkeuring of individuele klassecertificering indien van toepassing → de exacte omvang moet vóór offerte worden overeengekomen.

Hoe Het Werkt

Operator beweegt de enkele hendel → Mechanische koppeling drijft de perimeterklemmen aan → Deurblad wordt gelijkmatig naar het frame getrokken → Continue pakking wordt samengedrukt langs de zittinglijn → Weerbestendige sluiting is bevestigd → Omgekeerde hendelbeweging ontgrendelt de klemmen voor opening

Toepassingen

Buitenste bovenbouwschotten | Externe toegang tot dekhuizen | Toegang tot voordekken | Toegang tot kombuizen en machinekamers indien goedgekeurd | Vrachtschepen | Tankers | Sleepboten | Werkboten | Offshore supportschepen in maritieme dienst | Nieuwbouw- en vervangingsprojecten

Certificeringen & Voordelen

Certificaten en inspectiedocumenten kunnen worden geregeld volgens het exacte productontwerp, de projectspecificatie, de vlagvereiste, de klassegoedkeuringsroute en de overeengekomen getuigde omvang. Typegoedkeuring of EC MED-documentatie mag niet worden aangenomen, tenzij een geldig certificaat het exacte deurbestek, de maat, het materiaal, het sluitmechanisme en de beoogde toepassing dekt.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat.

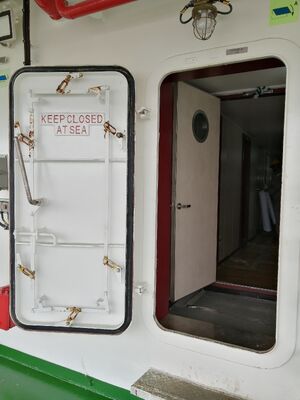

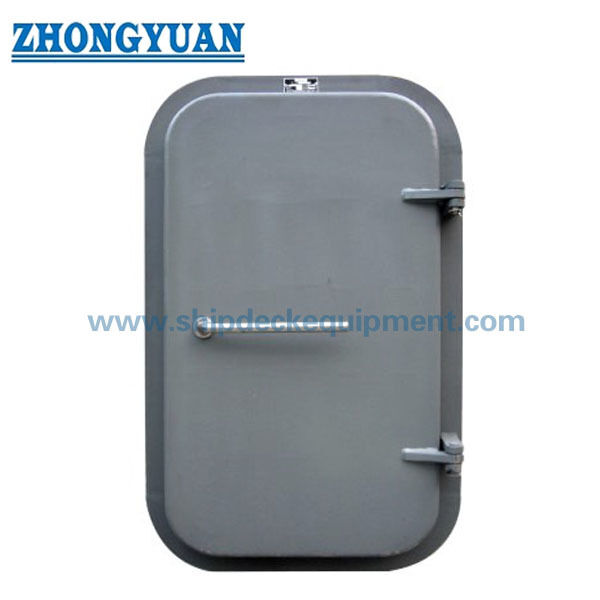

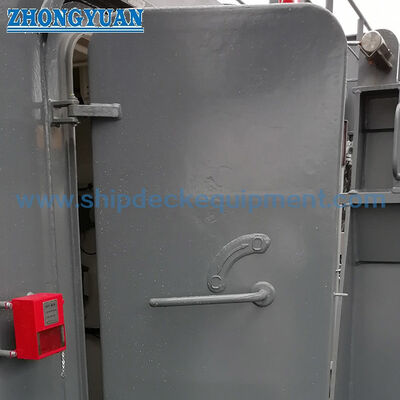

Tekening & Foto's

Veelgestelde Vragen

V1: Is dit product een waterdichte deur?

A1: Nee. Het is een weerbestendige buitendeur bedoeld om waterindringing door weers- en zeeblootstelling te voorkomen wanneer deze correct gesloten is. Het is niet ontworpen of gecertificeerd als een drukbestendige waterdichte onderverdelingsdeur, tenzij een afzonderlijk goedgekeurd waterdicht ontwerp wordt geleverd.

V2: Welke informatie is vereist om een deur te selecteren voor Laadlijn Positie 1 of Positie 2?

A2: Geef de scheepsindeling, exacte dek- en framepositie, vrije opening, dorpel- of opstaande randhoogte, openingsrichting, scharnierzijde, omringende structuur, classificatiemaatschappij en vlagvereiste op. De positieaanduiding alleen is niet voldoende, omdat de toepasselijke dorpel-, afscheidingssterkte- en toegangsvoorschriften afhankelijk zijn van de werkelijke indeling.

V3: Welke tests en certificaten worden normaal gesproken bevestigd vóór bestelling?

A3: Bevestig dimensionale en operationele controles, verificatie van pakkingcontact, slang- of goedgekeurde luchttest, coatinginspectie, materiaaltraceerbaarheid, fabrikantencertificaat en eventuele klassegetuige of productcertificaat. Testomstandigheden en certificeringsomvang moeten vóór productie worden overeengekomen en niet als standaardlevering worden aangenomen.
