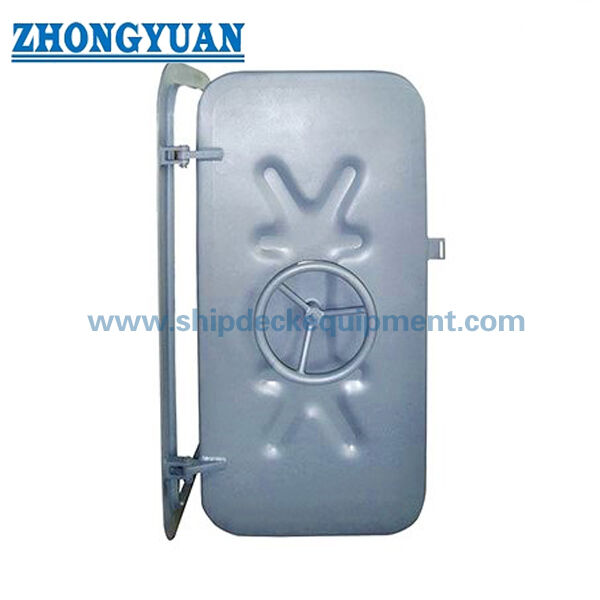

Snelwerkende stalen waterdichte deur met dubbelzijdig handwiel | Marine schot scharnierende deur

Snelwerkende waterdichte deur met dubbelzijdig handwiel.

Productoverzicht

Deze waterdichte deur is handmatig bediend.een enkele scharnierdeur voor toegangsopeningen in waterdichte afschermingen waarbij de inrichting van het vat en de toepasselijke regels een snel sluiten met scharnieren toelatenHet stalen frame is bestemd voor rechtstreeks lassen in het schot, en het handwiel is aan beide zijden voorzien, zodat het bevestigingsmechanisme vanaf elk compartiment kan worden bediend.terwijl de afgeronde hoek open gaat, deurblad, scharnieren, bekleding en bevestiging moeten worden gecoördineerd met de goedgekeurde scheepsontwerp.

De beschikbare gegevens geven een normaal drukbereik aan van 0,05­0,06 MPa, ongeveer gelijk aan een 5­6 m hoog zoetwaterhoofd.de vereiste ontwerpdrukVoor elk vaartuig moeten de drukrichting, het installatieniveau, de schotcategorie en de testdruk worden bevestigd.de versies met motor zijn afzonderlijke configuraties en mogen niet worden gecombineerd in één productclaims, tenzij de volledige assemblage- en goedkeuringsomvang is gecontroleerd..

Snelle specificaties

• Productsoort: handmatige snelwerkende waterdichte scharnierdeur → bestemd voor toegang tot schotels waarbij een snelle bediening aan beide zijden vereist is en een scharnier sluiting aanvaard wordt.
• Bediening: handwiel aan beide zijden → de bediener kan het snelwerkende bevestigingsmechanisme van beide compartimenten aansluiten of loslaten.
• Installatie: gelast staalframe → afsnijding van het schot, omringende versterking, vlakheid van het frame, lasvolgorde en vervormingscontrole moeten voldoen aan de goedgekeurde installatie tekening.
• Referentiedruk: 0,05 ∼0,06 MPa → ongeveer 5 ∼6 m zoetwater; het definitieve ontwerp en de testdruk moeten worden bevestigd aan de hand van de eisen inzake schadebeheersing en klasse.
• Nominale openingsbereik: 1200 × 600 tot 1600 × 800 mm → er zijn negen openingscombinaties vermeld voor toegang en keuze van de opstelling.
• Opties voor bladplaten: 6 / 8 / 10 mm → beschikbare combinaties en ongeveer gewichten zijn afhankelijk van de geselecteerde openheid.
• Ongeveer gewicht: 124 tot 238 kg → relevant voor scharnierondersteuning, hantering, lasvolgorde, inbedrijfstelling en planning van onderdelen.
• Materiaal en functies: zacht staal is de primaire configuratie → roestvrij staal, aluminium, brandwerend, gasdicht, geluidsreducerend, aangedreven,of anti-piraterij versies vereisen een aparte technische bevestiging.

Belangrijkste technische parameters

Selectie- en onderzoeksgids

Eerste stap:Bevestig dat een handgesloten waterdichte deur met scharnieren met snelle werking is toegestaan bij het beoogde schot en de toegangsroute.Een scharnierdeur is niet uitwisselbaar met een met motor bediende waterdichte schuifdeur op plaatsen waar de vaartuigenregels een schuifdeur vereisen..

Stap twee:Selecteer de nominale opening en geef de tekening van de afsnijding van het schot, de oriëntatie van de opening, de scharnierzijde, de scheidingshoogte, de aangrenzende structuur, de isolatie- of bekledingsdikte,en de bedrijfsruimte aan beide zijden.

Stap drie:Vermeld de ontwerpwaterdruk of -druk, de drukrichting, de opstelling van de compartimenten, de basis van de waterlijn van de schade en of de deur de druk van één of van beide zijden moet weerstaan.

Stap vier:Bevestig het materiaal van de deur en het frame, de dikte van de blaadplaat, het pakmateriaal, de eisen inzake scharnieren en bevestigingsmateriaal, de oppervlaktevoorbereiding, het coatingsysteem, de corrosievermogen,en alle details van de interfaces van roestvrij staal.

Stap vijf:Bevestig de vereiste functie: alleen waterdicht, weerdicht, branddicht, gasdicht, geluidsreductie, antipiratensluiting of elektrische werking.en beveiligingsfuncties vereisen speciale ontwerpbewijzen en kunnen niet worden verondersteld van een standaard waterdichte deur.

Stap zes:Vermeld de hoeveelheid, het type vaartuig of offshore-eenheid, de plaats van installatie, de classificatiemaatschappij, het certificaat en de reikwijdte van de getuigen, de bestemming van de levering, de vereiste leverdatum, de goedgekeurde tekening,en referentiefoto indien beschikbaar.

Structuur

Welded steel frame | Single hinged steel leaf | Rounded-corner opening | Dual-side handwheels | Quick-acting securing mechanism | Perimeter gasket and compression seat | Hinges and stops | Internal and external operating access | Surface-protection system

Waterdichtheid, installatie en kwaliteitsvoordelen

• De tweezijdige handwielwerking ondersteunt snel lokaal openen en sluiten zonder dat een externe energiebron nodig is.en de noodontlading moeten voldoen aan het goedgekeurde ontwerp.
• Een snelwerkend bevestigingssysteem is ontworpen om gedistribueerde compressie rond de gasketomtrek toe te passen.scharnieropstelling, en gecontroleerde bladbuiging.
• De afgeronde hoekopening en de geometrie van het frame vermijden scherpe rechthoekige overgangen in het geleverde dimensieschema.De werkelijke hoekradius en de afsnijding van het schot moeten tijdens de fabricage en de installatie op de scheepswerf worden gehandhaafd..
• Direct lassen aan het schot zorgt voor een geïntegreerde grens, maar overmatige hitteinvoer kan het frame vervormen en het pakketcontact verminderen.en post-sweis uitlijning zijn belangrijke aanvaardingspunten.
• De massa van de deur neemt toe met de openingsgrootte en de dikte van de plaat.en een veilige handmatige bediening moeten worden herzien vóór de definitieve goedkeuring.
• Het aangegeven drukbereik van 0,05 ∼ 0,06 MPa dient als selectiereferentie te worden beschouwd.en getuigenvereisten zijn afhankelijk van de toepasselijke norm, klassenregels en goedgekeurd inspectieplan.
• De continuïteit van de coating is vereist bij het frame, de bladkanten, de scharnieren, de lassen en de ingebedde hardware.De compatibiliteit van de uiteindelijke verf met de specificatie van de vaatbekleding en het pakmateriaal moet vóór verzending worden bevestigd..

Aanpassingsattributen

• Productsoort: waterdichte deuren met snelle werking uit staal → handmatig gesloten toegang met scharnieren voor goedgekeurde waterdichte afschermingsplaatsen
• Bediening: dubbelzijdig handwiel → maakt lokale bediening mogelijk aan beide zijden van het schot
• Nominale opening: 1200 × 600 tot 1600 × 800 mm → selecteer op basis van toegangseisen, structuur en goedgekeurde vaartuigtekening
• Referentiedruk: 0,05 ∼0,06 MPa → ongeveer 5 ∼6 m zoetwater; het ontwerp van het project en de testdruk moeten nog worden bevestigd
• Blaadplaatdikte: 6 / 8 / 10 mm → beschikbaarheid is afhankelijk van de nominale openingscombinatie in de bijgeleverde tabel
• Primair materiaal: zacht staal → roestvrij staal en aluminium zijn afzonderlijke ingenieursvarianten, geen directe materialenvervangers
• Montage: Gesweisd schotelframe → uitsnijnauwkeurigheid, versterking, lasvolgorde en vervormingsafhankelijkheid beïnvloeden de uiteindelijke waterdichtheid
• Openingshand: links of rechts, te bevestigen → op de goedgekeurde tekening de scharnierzijde en de openingsrichting markeren
• Afdichting: perimeterpakking, te bevestigen materiaal → pakkingsprofiel, compressie, verbindingsmethode en vervangingstoegang zijn project-specifiek
• Brand/gas/akoestische beoordeling: te bevestigen → vermeld slechts een beoordeling wanneer de volledige deurassemblage beschikt over de toepasselijke test- en goedkeuringsbewijzen
• Anti-Piracy Locking: beschikbaar per project → interne release, escape-route compatibiliteit, vergrendeling logica, en klasse/vlag acceptatie moeten worden herzien
• Certificaten: Volgens de projectvereisten → goedkeuring, moet de traceerbaarheid van het materiaal, het testen en de omvang van de getuigen vóór de productie worden overeengekomen

Hoe het werkt.

Turn the handwheel from either side → The quick-acting securing mechanism releases or engages the perimeter securing points → The hinged leaf opens or closes → Final handwheel movement compresses the gasket against the frame seat → Seating, uitlijning en lekken worden gecontroleerd tijdens de ingebruikname

Toepassingen

Watertight subdivision bulkheads | Machinery-space access positions | Shaft-tunnel or service-space access where hinged doors are permitted | Pump rooms and technical compartments | Workboats and merchant vessels | Offshore-unit compartments subject to project approval | Newbuilding and replacement projects

Certificeringen en voordelen

Certificaten, goedkeuringsdocumenten, traceerbaarheid van materialen, druk- of lekproeven en inspectie getuigen kunnen worden geregeld volgens de projectvereisten, toepasselijke regels, goedgekeurde tekening,en de procedure van de classificatiemaatschappijDe typegoedkeuring, de EG-MED-goedkeuring, de brandcertificering of de productcertificering van de klasse zijn standaard niet opgenomen.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate.

Tekening en foto's

Veelgestelde vragen

Q1:Is het drukbereik van 0,05­0,06 MPa geschikt voor elke installatie?

A1:Nee, het is het referentiebereik dat voor deze productgegevens wordt verstrekt. De vereiste ontwerp- en testdruk moet worden vastgesteld vanaf het installatieniveau, de waterlijn van de schade, de drukrichting, de vaartuigregels,goedgekeurde tekening en de vereisten van de classificatievereniging.

Vraag 2:Kan deze met scharnieren bediende handwieldeur een waterdichte schuifdeur vervangen?

A2:Sommige waterdichte afschermingsplaatsen vereisen schuifdeuren of met motor bediende deuren volgens de toepasselijke vaartuigenregels.De scheepsontwerper en de classificatiemaatschappij moeten bevestigen dat een handgeslepen snelwerkende deur op de beoogde locatie aanvaardbaar is.

V3:Zijn brandwerend, gasdicht, geluidsdicht, antipiraterij en klassecertificaten standaard inbegrepen?

A3:De vereiste kwalificatie, teststandaard, vergrendeling en ontsnapping, klassgetuige, typegoedkeuring,het certificaatpakket moet vóór de offerte worden overeengekomen en worden ondersteund door het desbetreffende ontwerp- en testmateriaal.
