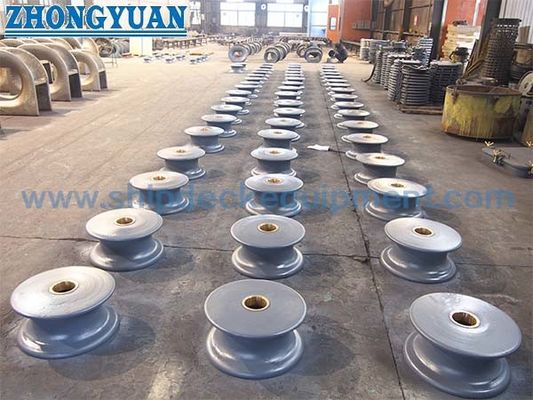

150–450 mm Marine Roller Fairlead met geverifieerde SWL & Veiligheidsfactor voor scheepsaanleg
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipment |
| Certificering: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Modelnummer: | Standaard en Aangepast |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | As per quotation |
| Verpakking Details: | Pallet of aangepast |
| Levertijd: | Vanaf aanbieding |
| Betalingscondities: | TT, L/C |
| Levering vermogen: | Stel cliëntenbehoeften tevreden |
|
Gedetailleerde informatie |
|||
| Technische standaard: | GB/T 10105-88 | Type: | Open soort |
|---|---|---|---|
| Roldiameters: | 150~450mm | Rol Nr.: | 2/3 Rollen |
| Gewicht van de rol: | 24,8 ~ 310 kg | Materialen: | Zacht staal, C-Mn-staal, roestvrij staal, gietstaal, nodulair gietijzer |
| Oppervlaktebehandeling: | Zandblasing tot S2,5 + één laag epoxyprimar, gegalvaniseerd, gepolijst, aangepaste oppervlaktebehand | Classificatiecertificaten: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, enz. |
| Markeren: | Gegote staal marine rolknop |
||
Productomschrijving
150×450 mm Marine Roller Fairlead met geverifieerde SWL & Safety Factor voor scheepsverbinding
Productoverzicht
Deze scheepsrol is ontworpen als een draagend geleidingsapparaat voor ankersystemen.
In tegenstelling tot conventionele fairleads is deze eenheid ontworpen met geverifieerde Safe Working Load (SWL) en veiligheidsfactor, waardoor een betrouwbare prestatie wordt gewaarborgd onder reële aanlegkrachten.
Hoogwaardige gietijzerrollers, precisiebewerking en een geoptimaliseerd smeersysteem zorgen voor een soepele rotatie en verminderde touw slijtage.
Geschikt voor zowel staaldraadtouw als synthetische touwen in veeleisende mariene omgevingen.
Snelle specificaties
- Rollerdiameter: 150×450 mm → Bepaalt de touwverwerkingscapaciteit
- SWL: 2541766 kN → Bepaalt de toegestane werkdruk
- Veiligheidsfactor: 1,35 ∼ 2,09 → Toont de structurele veiligheidsmarge aan
- Roller Type: 2 / 3 Rollers → Bepaalt de geleidingscapaciteit
- Materiaal: gietijzerrol + staalbasis → Sterkte en duurzaamheid
- As: Hoogsterke staal → Vervoer van de lading
- Lagers: koperbus → slijtvastheid
- Glijmiddel: Olie kanaal → gladde rotatie
- Oppervlak: Sa2,5 + primer → Corrosiebescherming
- Standaard: Marine GB10105-88
Belangrijkste technische parameters
| Roller Dia. | Geschikte draadtouwdiameter | Afmetingen | Gewicht | |||||||||
| PP-touw | met een gewicht van niet meer dan 50 g/m2 |
Staaldraad touw (155 kgf / mm2) |
||||||||||
| 6 x 24 | 6 x 37 | D1 | d0 | d7 | H | s | t | K | kg | |||
| 150 | 32 | 45 | 17 | 15. 0 | 240 | 90 | 79 | 154 | 5 | 12 | 9 | 24.8 |
| 200 | 40 | 55 | 22.5 | 19.5 | 310 | 115 | 99 | 186 | 5 | 14 | 10 | 49.3 |
| 250 | 45 | 65 | 24 | 24 | 380 | 135 | 119 | 230 | 6 | 14 | 10 | 92 |
| 300 | 50 | 70 | 30 | 28. 0 | 440 | 155 | 129 | 255 | 7 | 16 | 12 | 127 |
| 350 | 55 | 75 | 37.5 | 34.5 | 500 | 175 | 149 | 271 | 7 | 18 | 13 | 168 |
| 400 | 65 | 85 | 41.0 | 39. 0 | 560 | 185 | 159 | 307 | 7 | 20 | 14 | 252.5 |
| 450 | 80 | - | 44.5 | 43 | 630 | 210 | 179 | 316 | 7 | 20 | 14 | 310 |
| Roller Dia. | Een | L | Geschikte draad touw Dia. | |||||
| PP-touw | Malila touw | Staaldraad touw (GB 11 02) Treksterkte (155 kg f/mm2) |
SWL KN (tf) |
Veiligheidsfactor | ||||
| 6 x 24 | 6 x 37 | |||||||
| 150 | 420 | 740 | 32 | 45 | 17.0 | 15 | 254(26) | 2.00 |
| 200 | 530 | 930 | 40.00 | 55 | 22.5 | 19.5 | 412(42) | 1.92 |
| 250 | 640 | 1100 | 45 | 65 | 24 | 24 | 550 ((56) | 2.09 |
| 300 | 750 | 1270 | 50 | 70 | 30 | 28 | 824(84) | 1.53 |
| 350 | 860 | 1440 | 55 | 75 | 37.5 | 34.5 | 1196(122) | 1.48 |
| 400 | 970 | 1610 | 65 | 80 | 41.0 | 39.0 | 1452 ((148) | 1.35 |
| 450 | 1080 | 1800 | 80 | - | 44.5 | 43 | 1766(180) | 1.58 |
Selectiegids
Stap 1 Selecteer roldiameter → Op basis van touwgrootte
Stap 2 Bevestig touwtype → Stalen draad of synthetisch touw
Stap 3 Bevestigen SWL → De maximale verankeringsbelasting moet worden overschreden
Stap 4 Check Safety Factor → Hoger voor dynamische omstandigheden
Stap 5 Selecteer de hoeveelheid rollen → Op basis van de loodhoek
Stap 6
Structuur
Gegote stalen rollen. Stalen basis. Schacht. Koperbus.
Aanpassingsattributen
- SWL: 2541766 kN → Laadcapaciteit
- Veiligheidsfactor: 1,35 ∼ 2,09 → Structurele veiligheid
- Materiaal: gietijzer → Sterkte
- Schacht: hoge sterkte → ladingoverdracht
- Lagers: koperbus → Duurzaamheid
- Glijmiddel: Olie kanaal → gladde rotatie
- Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
Onderzoeksgids
Vermeld de touwdiameter, SWL-vereiste, touwtype, rolnummer en certificeringseisen.
Hoe het werkt.
Het touw loopt over roterende rollen die de wrijving verminderen en de belasting verdelen.
Toepassingen
Ship mooring system. Kabel begeleiding onder lading.
Certificeringen en voordelen
Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; geverifieerde SWL, verminderde touw slijtage, soepele rotatie, hoge structurele betrouwbaarheid.
Tekening en foto's

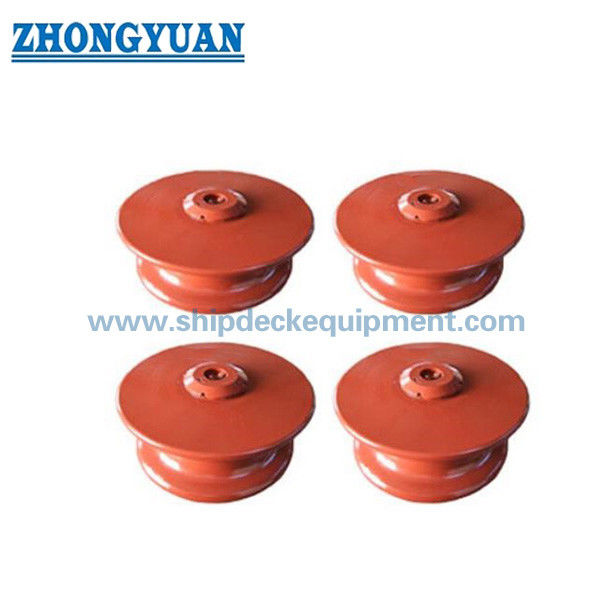

GA-tekening. Productfoto's.
Bestellen
MOQ: 1 ∙ Levering: 30 ∙ 60 dagen
Veelgestelde vragen
V1: Hoe selecteer ik SWL?
A: SWL moet hoger zijn dan de maximale moeraslast.
V2: Waarom is de veiligheid factor belangrijk?
A: Het zorgt voor betrouwbaarheid onder dynamische belastingen.
Vraag 3: Waarom gebruik je rolletje fairlead?
A: Het vermindert het slijtage van het touw en verbetert de levensduur.
