150×450 mm gesloten type 3-roller scheepsboord fairlead met voetstuk.
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipmen |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Technische standaard: | JIS F 2014-1987 | Type: | DF&DS GESLOTEN TYPE |
|---|---|---|---|
| Roldiameters: | 150~450mm | Rol Nr.: | 3 rollen |
| Gewicht van de rol: | 53,8 ~ 650 kg | Materialen: | Zacht staal, C-Mn-staal, roestvrij staal, gietstaal, nodulair gietijzer |
| Oppervlaktebehandeling: | Zandblasing tot S2,5 + één laag epoxyprimar, gegalvaniseerd, gepolijst, aangepaste oppervlaktebehand | Classificatiecertificaten: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, enz. |
| Markeren: | Gesloten type scheepsbuis,3 Rollers Fairlead aan boord,JIS F 2014 Fairlead aan boord |
||
Productomschrijving

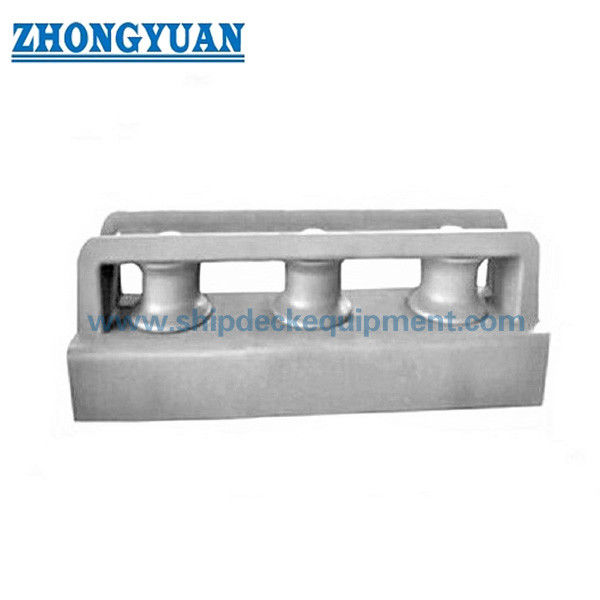

150–450 mm Gesloten Type 3-Roller Scheepszijdige Doorvoer met Sokkel | JIS F 2014 DF/DS
Productoverzicht
De gesloten 3-roller doorvoer van het type JIS F2014 DF/DS is ontworpen voor gecontroleerde touwgeleiding op dekposities aan de scheepszijde.
De structuur bestaat uit drie rollen die zijn ingesloten in een frame met een bovenplaat, wat zorgt voor een gedefinieerd touwpad en voorkomt dat het touw onder belasting ontsnapt.
Vergeleken met een open doorvoer, biedt het gesloten ontwerp een betere touwcontrole, waardoor het geschikt is voor rechte aanlijningen en krappe dekindelingen.
Snelle Specificaties
Rollerdiameter: 150–450 mm → Bepaalt touwcompatibiliteit
Belastingsoverweging: Te selecteren op basis van breekbelasting van het touw → Zorgt voor veilige werking onder bedrijfsomstandigheden
Structuurtype: Gesloten type → Gecontroleerd touwpad
Rollerconfiguratie: 3 rollen → Lastverdeling
Standaard: JIS F2014-1987
Materiaal: Gietstaal / C-Mn staal
Oppervlak: Sa2.5 + epoxycoating
Toepassing: Scheepszijdige aanlijning
Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat
Belangrijkste Technische Parameters
Opmerking: Neem voor selectie op basis van belasting of SWL-matching contact met ons op voor technische ondersteuning.
| Nominaal Dia. |
Roller | Bus | ||||||||||||||
| D | D1 | D2 | H | h | h1 | h2 | Min. t |
r | r1 | r2 | t8 | t9 | D3 | h1 | t1 | |
| 150 | 150 | 240 | 220 | 160 | 58 | 50 | 5 | 10 | 45 | 20 | 17 | 18 | 10 | 61 | 50 | 8 |
| 200 | 200 | 310 | 280 | 190 | 67 | 60 | 6 | 10 | 55 | 24 | 21 | 20 | I0 | 76 | 60 | 8.5 |
| 250 | 250 | 380 | 340 | 220 | 72 | 70 | 6 | 10 | 65 | 28 | 25 | 25 | 10 | 87 | 70 | 9 |
| 300 | 300 | 440 | 400 | 240 | 86 | 75 | 7 | 12 | 75 | 32 | 28 | 30 | 12 | 102 | 75 | 9.5 |
| 350 | 350 | 500 | 455 | 260 | 95 | 80 | 8 | 16 | 85 | 36 | 30 | 32 | 16 | 117 | 80 | 10 |
| 400 | 400 | 560 | 520 | 280 | 105 | 85 | 8 | 19 | 90 | 40 | 40 | 35 | 19 | 128 | 85 | 10.S |
| 450 | 450 | 620 | 580 | 290 | 105 | 90 | 8 | 19 | 90 | 45 | 45 | 35 | 19 | 141 | 90 | 10.5 |
| Nominaal Dia. |
Ring | Pin | Zitting & Ondersteuning | |||||||||||||
| D5 | D6 | t.2 | d | d 1 | t3 | l | l1 | l2 | l3 | H1 | H2 | H3 | L | L1 | L2 | |
| 150 | 10 0 | 62 | 7 | 60 | 70 | 10 | 217 | 46 | 101 | 10 | 167 | 2 | 190 | 200 | 75 | 50 |
| 200 | 120 | 77 | 8 | 75 | 90 | 10 | 263 | 55 | 125 | 15 | 197 | 2 | 230 | 230 | 75 | 50 |
| 250 | 140 | 87 | 9 | 85 | 105 | 12 | 295 | 60 | 145 | 20 | 229 | 3 | 265 | 270 | 100 | 75 |
| 300 | 180 | 102 | 10 | 100 | 125 | 14 | 331 | 65 | 160 | 25 | 249 | 3 | 320 | 300 | 100 | 75 |
| 350 | 220 | 117 | 11 | 115 | 140 | 16 | 351 | 65 | 175 | 25 | 269 | 3 | 350 | 350 | geen | 90 |
| 400 | 260 | 128 | 12 | 1 25 | 155 | 18 | 381 | 70 | 190 | 30 | 291 | 4 | 380 | 400 | 110 | 90 |
| 450 | 280 | 141 | 12 | 138 | 170 | 20 | 410 | 75 | 190 | 30 | 300 | 4 | 410 | 450 | 125 | 100 |
| Nominaal Dia. |
Zitting & Ondersteuning | Stelschroef voor Bus | Controleer Stuk | |||||||||||||
| L3 | D7 | D8 | B | t4 | t5 | r5 | r6 | W1 | W2 | Bout Nominaal Dia. |
Bout Lengte |
Nr. | a | b | C | |
| 150 | 75 | 100 | 62 | 220 | 10 | 8 | 70 | 40 | 8 | 7 | M6 | 12 | 4 | 25 | 45 | 24 |
| 200 | 75 | 120 | 77 | 280 | 14 | 10 | 70 | 40 | 10 | 8 | M6 | 12 | 4 | 28 | 62 | 38 |
| 250 | 100 | 140 | 87 | 340 | 14 | 10 | 80 | 40 | 10 | 8 | MS | 20 | 4 | 35 | 85 | 50 |
| 300 | 100 | 180 | 102 | 400 | 18 | 14 | 80 | 60 | 13 | 10 | M8 | 20 | 4 | 40 | 95 | 60 |
| 350 | 125 | 220 | 174 | 450 | 18 | 14 | 90 | 60 | 13 | 10 | MS | 20 | 4 | 46 | 105 | 70 |
| 400 | 125 | 260 | 128 | 520 | 20 | 16 | 100 | 60 | 14 | 12 | MS | 20 | 4 | 55 | 125 | 80 |
| 450 | 150 | 280 | 141 | 580 | 25 | 16 | 110 | 70 | 14 | 12 | MS | 20 | 4 | 65 | 135 | 90 |
Selectiegids
Hulp nodig bij het selecteren van de juiste doorvoermaat en belastingscapaciteit? Neem contact met ons op voor technische ondersteuning.
Stap 1 – Selecteer de rollerdiameter
Stap 2 – Bevestig het touwtype
Stap 3 – Bevestig de breekbelasting van het touw → Zorg ervoor dat de doorvoermaat overeenkomt met de touwcapaciteit
Stap 4 – Bevestig de installatie
Stap 5 – Bevestig de certificering
Stap 6 – Bevestig het touwpad (gecontroleerd)
Structuur
Bovenplaat Frame | 3 Rollers | Pen As | Bus Lager | Zijplaten
Gesloten Type versus Open Type
Gesloten type → Met bovenplaat, gecontroleerd touwpad.
Open type → Geen bovenplaat, flexibele touwtoegang.
Aangepaste Attributen
Gesloten structuur → Voorkomt touwontsnapping
Drie rollen → Lastverdeling
Gietstaal → Duurzaam
Inlichtingen Gids
Geef de touwdiameter, het touwtype, de installatiepositie en de certificeringsvereiste op.
Hulp nodig bij SWL of belastingmatching? Ons engineeringsteam kan assisteren bij de juiste selectie.
Hoe het werkt
Het touw passeert door de ingesloten rollen, wat zorgt voor een gecontroleerde richting.
Toepassingen
Scheepsaanlijning | Scheepszijdige geleiding
Certificeringen & Voordelen
Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat
Tekening & Foto's
Algemene opstellings tekening en productfoto's beschikbaar
Bestelling
MOQ: 1 Eenheid | Levering: 30–60 dagen
Veelgestelde Vragen
V1: Wat is gesloten type?
A: Met bovenplaat.
V2: Wanneer te gebruiken?
A: Rechte touwgeleiding.
V3: Verschil?
A: Gesloten controleert touw, open flexibel.
V4: Hoe de belasting te overwegen voor een gesloten doorvoer?
A: De doorvoer moet worden geselecteerd op basis van de touwdiameter en de bijbehorende breekbelasting. De structuur is ontworpen om het touw veilig te geleiden en te controleren binnen gedefinieerde belastingsomstandigheden.
