Gelast maritiem oval oogblad voor scheepsverbindingen.
Productoverzicht

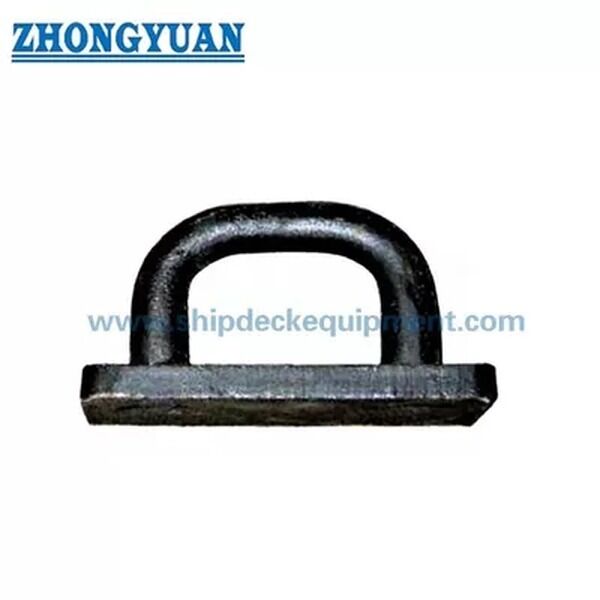

De JIS F 3410 Type D forged steel oval eyeplate is een welded shipboard connection fitting used for fixing rope terminals, shackles, pulley blocks and other attachment components to ship structures.Het is normaal geïnstalleerd op het dek of een specifieke scheepsstructuurWaar de ovale oogopening, de geforgeerde transitie zone en de gelaste basis moeten worden afgestemd op de ladingsrichting, de ondersteunende structuur, de welding details en de inspectie vereisten.
Voor website selectie, de geleverde Type D table covers nominal numbers 0.5 to 15 with permissible loads from 4.9 kN to 147 kN.Bredere catalogusbereiken zoals 4 tot 500 kN moeten worden bevestigd tegen de officiële standaardtabel., project drawing and certificate scope before publishing or quotation. Deze pagina gebruikt ??permissible load?? als de regerende load term en zet het niet om in SWL, MBL of test load.
Snelle specificaties
- Product type: forged steel oval eyeplate → welded ship deck attachment point for rope terminal, shackle and pulley connection.
- Standard en type: JIS F 3410-1999 Type D → gebruikt wanneer de vaartuig tekening of eigenaar specificatie vraagt voor de Type D ovale oogleden arrangement.
- Supplied size range: nominal No. 0.5 to 15 → suitable for webpage selection based on the provided Type D parameter table.
- Permissible load in supplied table: 4.9 to 147 kN → must be used as permissible load only, not mixed with SWL, MBL or breaking load.
- Main dimensions provided: d, L, H, R, T, A, B, h and welding leg f1/f2/f3 → key data for drawing match, installation space and weld review.
- Manufacturing focus: geforgeerde / gemachineerde transitie, gladde sectie verandering en zichtbare scheur / flaking controle → belangrijk voor stress concentratie en inspectie acceptatie.
- Oppervlaktebehandeling: Sa 2.5 blasting + one layer epoxy shop primer → final coating should follow vessel paint specification or customer requirement.
- Certificate scope: maker certificate, material certificate, third-party inspection of class approval kan worden geregeld volgens de order en project vereiste.
Belangrijkste technische parameters
| Nominale - Nee, dat is niet waar. |
Toegelaten load KN |
d | L | H | R | T | Een | B. | h | Welding Leg Grootte f1 |
Welding Leg Grootte f2 |
Welding Leg Grootte f3 |
Gewicht kg |
| 0.5 | 4.9 | 19 | 65 | 45 | 15 | 12 | 130 | 50 | 5 | 7 | 5 | 4 | 1.1 |
| 1 | 9.8 | 22 | 75 | 50 | 17 | 14 | 150 | 62 | 5 | 9 | 5 | 5 | 1.7 |
| 2 | 19.6 | 28 | 100 | 60 | 22 | 16 | 200 | 80 | 2 | 8 | 11 | 5 | 3.36 |
| 3 | 29.4 | 36 | 115 | 70 | 28 | 19 | 230 | 100 | 2 | 10 | 13 | 7 | 6.06 |
| 5 | 49 | 42 | 145 | 90 | 32 | 24 | 280 | 120 | 2 | 13 | 16 | 8 | 10.8 |
| 7.5 | 73.5 | 50 | 150 | 100 | 40 | 30 | 300 | 140 | 3 | 16 | 20 | 10 | 16.9 |
| 10 | 98 | 60 | 180 | 120 | 45 | 35 | 360 | 170 | 3 | 18 | 22 | 12 | 28.9 |
| 15 | 147 | 70 | 200 | 130 | 55 | 40 | 400 | 200 | 3 | 20 | 24 | 14 | 43.3 |
Selectie- en onderzoeksgids
- Step 1: Confirm JIS F 3410 Type D and nominal number according to vessel drawing, permissible load requirement and intended connection arrangement.
- Stap 2: Bevestig de ladingsrichting, ladinghoek, schakel of katrolenarrangement, en of de fitting wordt gebruikt voor mooring ondersteuning, dekverbinding, cargo handling support of lift-gerelateerde werk.
- Stap 3: Bevestig installatiestructuur, dek/schelp versterking, welding been grootte f1/f2/f3, welding procedure en beschikbare installatie ruimte voor productie.
- Stap 4: Bevestig materiaalvereiste: vervalste mild staal, C-Mn staal, stainless steel of project-specificeerd equivalent materiaal met geschikte lasbaarheid.
- Stap 5: Confirm surface treatment: Sa 2.5 blasting, epoxy shop primer, final paint system, galvanizing of stainless steel finishing when specified.
- Stap 6: Bevestig de certificaten scope voor citaat: maker certificaat, materiaal certificaat, third-party inspection, class certificaat, design approval of witness test requirement.
- Stap 7: Geef de hoeveelheid, installatie tekening, loading case, vaartuig type, classificatie maatschappij vereiste, levering bestemming en vereiste levering tijd.
Structuur
Forged oval eye body | Oval shackle / connection opening | Smooth transition radius | Welded base area | Mounting dimensions A / B / h | Welding leg f1 / f2 / f3 | Shop primer or specified surface treatment
Voordele van smeden, lassen en bouwen
- Forged steel construction is suitable for shipboard eyeplate applications where section transition, load path and weld interface quality are more important than decorative appearance. Forged steel construction is suitable for shipboard eyeplate applications where section transition, load path and weld interface quality are more important than decorative appearance.
- De ovale oogopening biedt een gedefinieerd verbindingspunt voor schakels, touwterminals of katrolblokken, terwijl de definitieve selectie nog steeds de vaartuigtekening en goedgekeurde laden moet volgen.
- Een gladde radius en sectie-wissel controle helpt om de lokale stressconcentratie rond het oog en de basis transitie gebied te verminderen.
- Het afgewerkte oppervlak moet vrij zijn van zichtbare scheuren en vlekken; magnetische deeltjes testen, kleurstof penetrant testen of third-party inspectie kan worden geregeld wanneer vereist door het project.
- Welding leg dimensions f1 / f2 / f3 zijn opgenomen in de Type D tabel, maar actual weld procedure, weld length,Deck reinforcement and post-weld inspection must follow the shipyard or class-approved drawing..
- Voor lift-gerelateerd of cargo-handling gebruik, toegestane belasting, belastingrichting, ondersteunende structuur, shackle compatibility en klasse goedkeuring moet worden gecontroleerd als een compleet systeem,Niet alleen door de grootte van de oogplaat..
- FEA review, load test en design approval kunnen worden besproken volgens project vereiste, vooral voor niet-standaard installatie, vervangingswerk of hogere inspectie scope.
Aanpassingsattributen
- Standard: JIS F 3410-1999 → reference standard for ship oval eyeplate dimensions, material basis and type designation.
- Type: Type D → oval eyeplate configuration with base dimensions and three welding leg values shown in the supplied table.
- Nominale No.: 0.5 / 1 / 2 / 3 / 5 / 7.5 / 10 / 15 → select by permissible load, connection component and vessel drawing.
- Permissible Load: 4.9 to 147 kN in this datasheet → use the original permissible load term and do not convert it into SWL or breaking load.
- Material: forged mild steel, C-Mn steel of stainless steel → final grade, heat treatment and material certificate should be confirmed before order.
- Oppervlaktebehandeling: Sa 2.5 blasting + epoxy shop primer → final coating follows vessel paint specification or customer requirement.
- Inspectie: visuele controle, dimensionale controle en optionele MT / PT / third-party inspectie → inspectie scope depends on project requirement and certificate level.
- Certificate Requirement: available according to order scope → klasse inspectie, type goedkeuring of ontwerp goedkeuring moet worden bevestigd voordat citaat.
Hoe het werkt.
Connection component is aligned with the oval eye → Load is transferred through the forged eye body → Smooth transition area distributes stress toward the welded base → Welded structure transfers load into the reinforced ship structure → Inspection and coating are completed according to project requirement
Toepassingen
Ship deck connection points | Rope terminal fixing | Shackle connection | Pulley block attachment | Cargo handling support points | Mooring and rigging auxiliary arrangements | Deck equipment replacement | Newbuilding and repair projects
Certificeringen en voordelen
Certificaten kunnen worden gearrangeerd volgens projectvereiste, inspectie scope, materiaal traceerbaarheid, load test vereiste en klasse samenleving goedkeuring procedure.
Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate.
Tekening en foto's
Veelgestelde vragen
Q1: Is JIS F 3410 Type D hetzelfde als een algemene liftpad oog?
A1: Nee. Het moet worden behandeld als een scheeps ovale oogplaat geselecteerd volgens JIS F 3410 Type D, toegestane belasting, belastingrichting, weld detail en ondersteunende structuur.Als het wordt gebruikt in lift-gerelateerd werkDe complete laden zaak, schakel compatibiliteit, welding ontwerp en klasse goedkeuring moeten apart worden geverifieerd.
Q2: Hoe moet de juiste Type D-grootte worden geselecteerd?
A2: Selecteer op basis van toelaatbare belasting, nominale aantal, oogopening, schakel of pulley arrangement, weld leg size, installatie structuur en vaartuig tekening.Do not select only by the shackle size or only by the eye opening diameter Selecteer niet alleen op basis van de maat van de boei of alleen op basis van de diameter van de oogopening.
V3: Welke informatie is vereist voor een offerte?
A3: Bevestig standaard, type D, nominale nummer, toegestane belasting, materiaalgraad, oppervlaktebehandeling, hoeveelheid, certificatenvereiste, belastingrichting, installatie tekening,bestemming van de levering en vereiste levertijd.
