150×400mm dek gemonteerde open schok.
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipmen |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Materialen: | Gieten van C-Mn staal, gieten van roestvrij staal, gietijzer, kan ook speciaal staal leveren voor ij | Technische standaard: | JIS F2006-1976 |
|---|---|---|---|
| Type: | SC, FC | gewicht: | 11,5 tot 130 kg; 10,7-98 kg |
| Oppervlaktebehandeling: | Zandblasing tot S2,5 + één laag epoxyprimar, gegalvaniseerd, gepolijst, aangepaste oppervlaktebehand | Classificatiecertificaten: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS |
| Markeren: | Deckmounted Ship Mooring Chock,Gegote staal scheepsverankeringsklok,Open scheepsverankeringsklok |
||
Productomschrijving

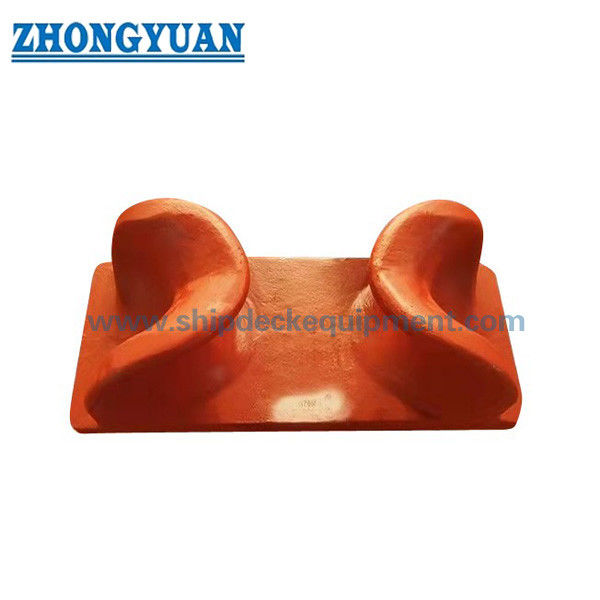

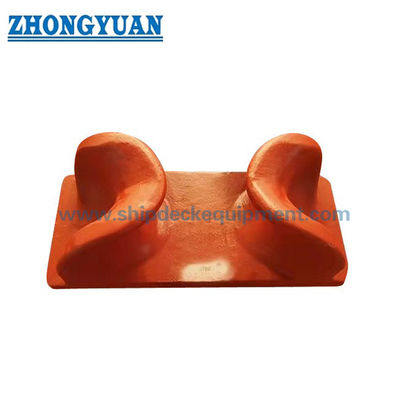

150×400mm dek gemonteerde open schok.
Productoverzicht
JIS F2006 open schok op het dek is ontworpen voor het geleiden en plaatsen van liglijnen op de randen van het dek van schepen.
De open structuur zorgt voor flexibele touwen en vermindert de spanningsconcentratie, geschikt voor kleine schepen en compacte dekopstellingen.
Dit product richt zich op touwbescherming, structurele duurzaamheid en stabiele installatie en wordt veel gebruikt op kleine schepen, schepen en dienstvaartuigen.
Snelle specificaties
Nominale afmeting: 150×400 mm → Bepaalt de compatibiliteit van het touw
Standard: JIS F2006-1976 → Japanse maritieme norm
Type: SC / FC → Verschillende structurele vormen
Materiaal: gietstaal / roestvrij staal → Sterkte en corrosiebestendigheid
Toepassing: aanleg van kleine schepen → begeleiding van het dek
Oppervlak: Sa2,5 + epoxycoating → Corrosiebescherming
Installatie: Lassen of bouten → Flexible montage
Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
Belangrijkste technische parameters (typisch)
|
Nominale grootte |
L | L1 | B. | B1 | H | h | h1 | Ik... | L1 | R | R1 | r | r1 | r2 | r3 | r4 | t | T1 | S |
massa kg |
Nominale dag van Toepasselijk touw (Verwijzing) |
||
|
Draadtouw 6 × 24 |
Manila touw |
met een gewicht van niet meer dan 50 g/m2 touw |
|||||||||||||||||||||
| 150 | 150 | 280 | 80 | 80 | 90 | 28 | 8 | 60 | 45 | 40 | 160 | 35 | 10 | 100 | 32 | 40 | 12 | 20 | 6 | 10.7 | 12 | 32 | 20 |
| 200 | 200 | 380 | 110 | 110 | 116 | 35 | 8 | 84 | 58 | 55 | 200 | 46 | 12 | 136 | 44 | 55 | 16 | 24 | 6 | 18.1 | 14 | 38 | 24 |
| 250 | 250 | 460 | 130 | 130 | 136 | 42 | 10 | 114 | 68 | 65 | 250 | 54 | 14 | 160 | 52 | 65 | 18 | 26 | 6 | 29.2 | 16 | 42 | 28 |
| 300 | 300 | 540 | 150 | 150 | 160 | 49 | 10 | 140 | 80 | 75 | 300 | 62 | 18 | 180 | 60 | 75 | 20 | 28 | 8 | 44.0 | 18 | 50 | 32 |
| 350 | 350 | 620 | 170 | 170 | 180 | 55 | 12 | 170 | 90 | 85 | 350 | 70 | 20 | 205 | 70 | 85 | 22 | 30 | 8 | 64.0 | 20 | 55 | 36 |
| 400 | 400 | 700 | 200 | 200 | 200 | 63 | 12 | 200 | 100 | 100 | 400 | 80 | 20 | 230 | 83 | 100 | 25 | 33 | 8 | 98.0 | 22.4 | 60 | 42 |
Selectiegids
Stap 1 Selecteer grootte → Op basis van touwdiameter
Stap 2 Bevestig het type touw → Draad / vezel
Stap 3 Bevestig de installatie → Gespannen of gespeld
Stap 4 Bevestig materiaal → koolstofstaal of roestvrij staal
Stap 5
Structuur
Open de klep. Touwcontactoppervlak.
Aanpassingsattributen
Open structuur → Flexible touw-invoer
Een glad oppervlak → Beschermt touw tegen beschadiging
Gietstaal → Hoge structurele sterkte
Optioneel roestvrij staal → Corrosiebestendigheid
Flexible installatie → Lassen of bouten
Onderzoeksgids
Vermeld de touwdiameter, het type vaartuig, de installatiemethode, de materiaalvereisten en de certificering.
Hoe het werkt.
Het touw gaat door de opening en wordt geleid langs een bepaald pad, waardoor slijtage wordt verminderd en de touwpositie wordt gecontroleerd.
Toepassingen
Kleine schepen. Barges. Trekkers.
Certificeringen en voordelen
Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
Ontworpen volgens de JIS-norm F2006, die dimensie-nauwkeurigheid en touwbescherming garandeert.

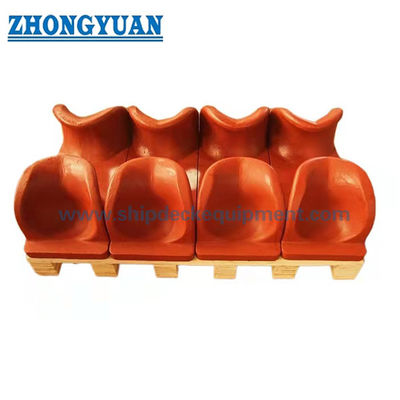

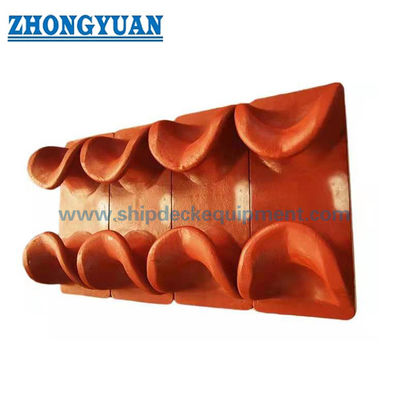

Tekening en foto's
Algemene tekeningen en foto's van het product beschikbaar.
Bestellen
Aanpassing: Gietmethode (verloren schuim/zand gieten), materiaal en installatietype beschikbaar.
Veelgestelde vragen
V1: Waar wordt open schok voor gebruikt?
A: Voor het begeleiden en beschermen van aanlegtouwen.
K2: Kan het geboeid worden?
A: Ja, er is een optionele gespelde basis beschikbaar.
V3: Welk materiaal wordt aanbevolen?
A: Koolstofstaal voor algemeen gebruik, roestvrij staal voor corrosiebestendigheid.
