310–360 mm Dekmontage Gemaakt Stalen Panama Klamp | JIS F 2017-1982 Type AP voor Scheepsafmering

310-360 mm Dek-Gemonteerde Gefabriceerde Stalen Panama Doorvoer | JIS F 2017-1982 Type AP voor Scheepswerf

Productoverzicht

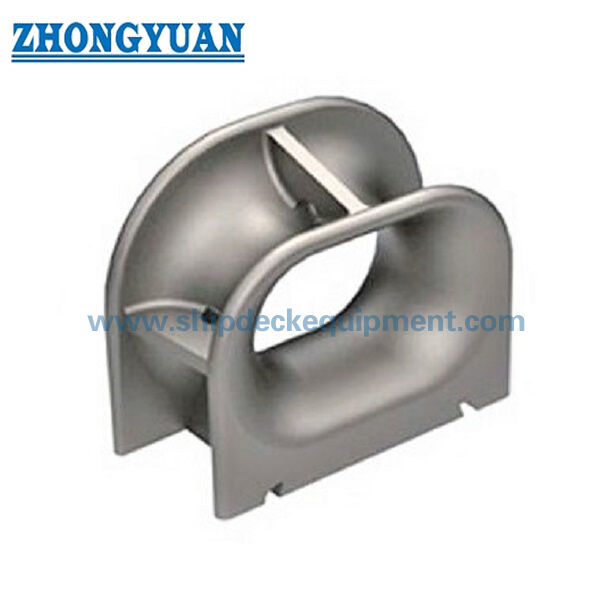

De JIS F 2017 Type AP dek-gemonteerde Panama doorvoer is een uit plaatstaal vervaardigde geleider voor touwen, gebruikt op scheepsdekken waar de aanleglijn een gedefinieerd gesloten doorgang en een glad touwcontactoppervlak nodig heeft. Het wordt aan de dekstructuur gelast en wordt normaal gesproken geselecteerd in combinatie met de aanlegregeling van het schip, de touwgeleidingshoek, dekversterking, coatingsysteem en inspectievereisten.

De JIS F 2017 Type AP is een dek-gemonteerde, uit plaatstaal vervaardigde Panama doorvoer, verkrijgbaar in twee nominale maten, 310 en 360, voor dekconfiguraties voor scheepswerf. Vergeleken met gietconfiguraties, richt het type uit plaatstaal zich op gecontroleerde vormgeving, fabricage met behulp van mallen, kwaliteit van de lasverbinding en herhaalbaarheid van de geometrie. De definitieve materiaalgradatie, lasprocedure, dekversterking en certificaatbereik moeten worden bevestigd volgens de projectspecificatie.

Snelle Specificaties

• Producttype: Dek-gemonteerde, uit plaatstaal vervaardigde Panama doorvoer → gesloten dek-touwdoorgang voor scheepswerfconfiguraties.

• Standaard en type: JIS F 2017-1982 Type AP → referentie voor Type AP-aanduiding, hoofdmaten en selectie van nominale maat.

• Nominale maatbereik: Alleen 310 en 360 → geschikt wanneer de scheepstekening de AP uit plaatstaal vervaardigde dek-gemonteerde configuratie specificeert.

• Hoofdmaten verstrekt: L, L1, L2, L3 en L4 → belangrijke afmetingen voor webtekening, controle van de dekindeling en bevestiging van offertes.

• Berekend gewicht: 190 kg en 207 kg → nuttig voor hantering, verpakking, hijsregeling tijdens installatie en vrachtschatting.

• Installatievorm: Dek-gelaste structuur → dekversterking, lasdetails en touwgeleidingshoek moeten vóór productie worden gecontroleerd.

• Productiefocus: Vormgeving van plaatstaal, controle van fabricagemallen/jigs, glad touwcontactoppervlak, nauwkeurigheid van de lasassemblage en optionele FEA-beoordeling.

• Oppervlaktebehandeling: Sa 2.5 stralen + één laag epoxy werkplaatprimer als referentie → definitieve coating of gepolijst roestvrijstalen oppervlak kan worden besproken indien gespecificeerd.

Belangrijkste Technische Parameters

Belangrijkste webpagina-afmetingen voor de JIS F 2017 Type AP dek-gemonteerde, uit plaatstaal vervaardigde Panama doorvoer. Afmetingen zijn in mm, tenzij anders vermeld.

Selectie & Aanvraaggids

Stap 1: Bevestig de JIS F 2017 Type AP dek-gemonteerde, uit plaatstaal vervaardigde Panama doorvoer en nominale maat 310 of 360 volgens de scheepstekening.

Stap 2: Bevestig de richting van de aanleglijn, de dekindeling en of de doorvoer wordt gebruikt voor nieuwbouw of vervanging.

Stap 3: Bevestig de dek lasinterface, dekversterking, beschikbare installatieruimte en eventuele installatievereisten van de scheepswerf.

Stap 4: Bevestig materiaalvereiste: plaatstaalgradatie, roestvrijstalen optie of speciale staalvereiste indien van toepassing.

Stap 5: Bevestig oppervlaktebehandeling: werkplaatprimer, definitieve coatingvereiste, verzinkte/geschilderde afwerking of gepolijst roestvrijstalen oppervlak indien gespecificeerd.

Stap 6: Bevestig certificaatbereik vóór offerte: fabrikantencertificaat, materiaalcertificaat, klassecertificaat, getuigeninspectie of andere projectvereiste.

Stap 7: Geef de hoeveelheid, leveringsbestemming, vereiste levertijd, installatietekening en referentiefoto's indien beschikbaar op.

Structuur

Uit plaatstaal vervaardigde behuizing | Gesloten Panama touwopening | Glad touwcontactoppervlak | Dek-gelaste basis | Vormgevormde mal / jig-gecontroleerde geometrie | Gelaste montage-interface | Werkplaatprimer of gespecificeerde oppervlaktebehandeling

Fabricage-, Las- & Engineering Voordelen

• De constructie uit plaatstaal is geschikt voor gecontroleerde vormgeving en lasassemblage waarbij de scheepstekening JIS F 2017 Type AP specificeert in plaats van een gegoten type.

• Fabricagemallen en jig-controle helpen de openingsvorm, basislengte en herhaalde dimensionale consistentie voor de twee AP nominale maten te handhaven.

• Touwcontactoppervlakken moeten na fabricage worden afgewerkt, geslepen en gladgemaakt om scherpe lokale contacten te verminderen en aanleglijnen te helpen beschermen.

• De dek-gelaste basis maakt het mogelijk dat de doorvoer de lokale touwcontactkracht overbrengt naar de dekstructuur; dekversterking en lasdetails moeten worden gecontroleerd door de scheepswerf of het ontwerpbureau.

• Lasvoorbereiding rond het dekverbindingsgebied moet worden gecontroleerd om defecten te verminderen die de lassen van de scheepswerf en de acceptatie van inspecties kunnen beïnvloeden.

• Op FEA gebaseerde sterkteberekening en optimalisatie kunnen worden gebruikt indien vereist om de spanningsverdeling rond de opening, plaatovergangen en het gelaste basisgebied te beoordelen.

• Het tweemaatbereik vereenvoudigt de selectie voor projecten waarbij de scheepstekening het AP-type en de hoofddekindeling al heeft vastgelegd.

Aangepaste Attributen

• Standaard: JIS F 2017-1982 → gebruiken wanneer de specificatie van de scheepswerf of eigenaar JIS Type AP Panama doorvoer afmetingen vereist.

• Type: AP → dek-gemonteerde, uit plaatstaal vervaardigde configuratie voor Panama doorvoer toepassingen.

• Nominale Maat: 310 / 360 → selecteren volgens de aanlegindeling van het schip en de projecttekening.

• Constructie: Uit plaatstaal vervaardigde behuizing → vormgevormde mal / jig-controle en kwaliteit van de lasassemblage zijn belangrijke productiepunten.

• Materiaal: Plaatstaalgradatie te bevestigen → C-Mn staal, roestvrij staal of speciale staalvereiste moet vóór offerte worden bevestigd.

• Installatie: Dek-gelast → dekversterking, lasdetails en lokale installatieconditie moeten worden bevestigd door middel van tekeningen.

• Oppervlaktebehandeling: Sa 2.5 stralen + epoxy werkplaatprimer als referentie → definitieve coating volgt de verfspecificatie van het schip of de klantvereiste.

• FEA Beoordeling: Beschikbaar volgens projectvereiste → gebruikt om spanningsconcentratie te controleren en lokale geometrie te optimaliseren indien nodig.

• Certificaatvereiste: Beschikbaar volgens bestelbereik → klasse-inspectie en certificaatniveau moeten vóór offerte worden bevestigd.

Hoe Het Werkt

Aanleglijn nadert de dek doorvoer → Touw passeert de gesloten Panama opening → Glad gefabriceerd contactoppervlak geleidt het touwtraject → Lokale contactkracht wordt via de gelaste basis overgebracht naar de versterkte dekstructuur → Inspectie en definitieve coating worden na installatie voltooid

Toepassingen

Oceaanvarende schepen | Vrachtschepen | Tankers | Containerschepen | Bulkcarriers | Dek aanlegstations | Panama Kanaal aanlegconfiguraties | Nieuwbouw- en vervangingsprojecten

Certificeringen & Voordelen

Certificaten kunnen worden geregeld volgens projectvereiste, inspectiebereik, materiaaltraceerbaarheid en goedkeuringsprocedure van de classificatiemaatschappij.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat.

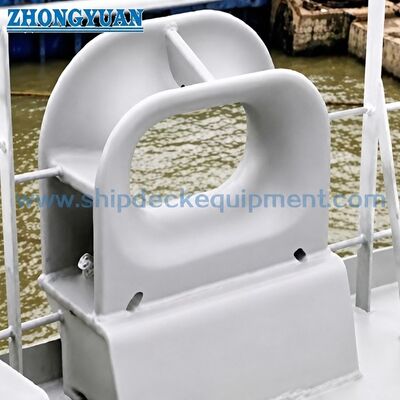

Tekening & Foto's

FAQ

V1: Biedt de JIS F 2017 Type AP een standaard SWL?

A1: Nee. De JIS F 2017 Type AP tabel biedt nominale maat, hoofdmaten en gewicht. SWL wordt niet vermeld in de standaard tabel. Selectie moet worden gecontroleerd volgens de aanlegregeling van het schip, touwgrootte, ontwerpbelasting, dekversterking, lasdetails en projectgoedkeuringsvereiste.

A2: Selecteer nominale maat 310 of 360 volgens de scheepstekening, aanleglijnregeling, dekindeling en beschikbare installatieruimte. De verstrekte tabel is voor selectie van hoofdmaten en bevestiging van offertes.

V3: Welke informatie is nodig vóór de offerte?

A3: Bevestig standaard, Type AP, nominale maat, materiaalgradatie, oppervlaktebehandeling, hoeveelheid, certificaatvereiste, dek installatietekening, leveringsbestemming en vereiste levertijd. FEA beoordeling of klasse getuigeninspectie moet worden vermeld indien vereist.
