50–100 mm schuine dubbele bolfpaal | CB/T 169-2011 Type A gelaste aanlegpaal voor scheepsdek
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipmen |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Technische standaard: | CB/T 169-2011 | Nominale diameter: | 80 tot 100 mm |
|---|---|---|---|
| Materiaal: | Zacht staal; Roestvrij staal beschikbaar | gewicht: | 6,4 tot 23,4 kg |
| Oppervlaktebehandeling: | zandblasing tot S2.5 + één laag epoxy-primar, gepolijst roestvrij staal, aangepaste oppervlaktebehan | Classificatiecertificaten: | CCS, NK, BV, ABS, DNV, LR, KR, RINA, IRS, RS, enz. |
| Markeren: | Platte basis bollard,GB 556 Bollard,Ship mooring apparatuur met platte basis |
||
Productomschrijving
50×100 mm hellend dubbel stuk bollard. CB/T 169-2011 Type A gelast mooring bollard voor scheepsdek.
Productoverzicht
CB/T 169-2011 Type A gelaste hellingsbollard is ontworpen voor lichte scheepsverbindingen.
De hellende dubbele paalstructuur verbetert de touwhoudendheid en voorkomt dat het touw glijdt tijdens de beweging van het vaartuig.
Het is geschikt voor werkboten, schepen en kleine schepen waar een compacte en betrouwbare ligplaats vereist is.
Snelle specificaties
Standard: CB/T 169-2011 → Vervangt GB556
Toepassing: Vermeren van binnen- en kleinvaartuigen → Compacte en efficiënte oplossing
Type: type A (eenvoudige basisplaat) → compacte structuur
Nominale diameter: 50×100 mm → touwcompatibiliteit
SWL: 8,5 ∼ 14,5 kN → Lichte belastingbereik
Materiaal: koolstofstaal / roestvrij staal → Sterkte en corrosiebestendigheid
Structuur: Neerhangende dubbele bit → Anti-slip touwhouder
Oppervlak: Sa2,5 + epoxycoating → Marine bescherming
Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
Voor de toepassing van de in punt 3.4.1 bedoelde voorschriften moet de in punt 3.4.2 bedoelde technische specificaties worden toegepast.
| Nominale dag | SWL kN | 6x24 | 6x37 | Natual Rope Circus | Synthetische dia | D | D1 | H | L1 | L2 | t | Basis L | B. | h | T1 | k |
Gewicht kg |
| 50 | 8.5 | - | 6 | 45 | 10 | 60 | 75 | 170 | 230 | 180 | 6 | 310 | 130 | 26 | 10 | 6 | 6.4 |
| 75 | 11.5 | - | 7 | 54 | 12 | 76 | 90 | 210 | 300 | 240 | 8 | 400 | 160 | 43 | 12 | 6 | 15.2 |
| 100 | 14.5 | 8 | 8 | 63 | 14 | 114 | 130 | 240 | 360 | 290 | 10 | 470 | 180 | 51 | 16 | 8 | 23.4 |
Ingenieursontwerplogic
Loadtransferroute: touw → Bollard Post → basisplaat → dek.
Neigende palen vergroten de wrijving en verminderen de slip van het touw.
De structuur is geoptimaliseerd voor lichte ligplaatsen.
Waarom is er een geneigd bollardontwerp?
Vermijdt dat touw glijdt → Veiliger aanmeren
Verbetert het vasthouden → Stabiel touwbeheer
Verminder toevallige afgifte → Betrouwbare werking
Structuur
Neigingen. Topplaat. Basisplaat. Ribplaten.
Aanpassingsattributen
Neigende palen → Anti-glijprestaties
Compacte basis → ruimtebesparing
Glanzige afwerking → Beschermt touw
Gelaste vervaardiging → Betrouwbare sterkte
Selectiegids
Stap 1 Selecteer A50 / A75 / A100 → Op basis van SWL
Stap 2
Stap 3
Stap 4 Bevestiging van de coating en certificering
Weet je niet zeker wat je moet kiezen?
Onderzoeksgids
Vermeld de maat van het touw, de SWL, het type vaartuig, de hoeveelheid en de certificering.
Hoe het werkt.
Het touw wikkelt zich rond hellende palen → de wrijving neemt toe → de lading wordt overgedragen naar het dek → het moeren is stabiel.
Toepassingen
Werkschepen. Kleine schepen. Barges.
Certificeringen en voordelen
Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
Tekening en foto's

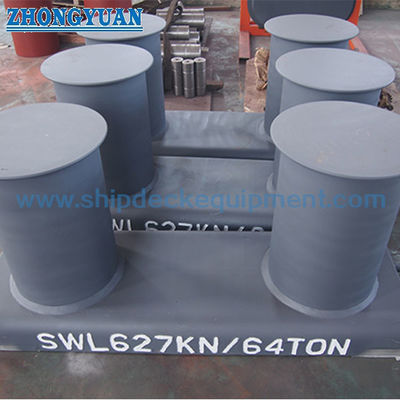

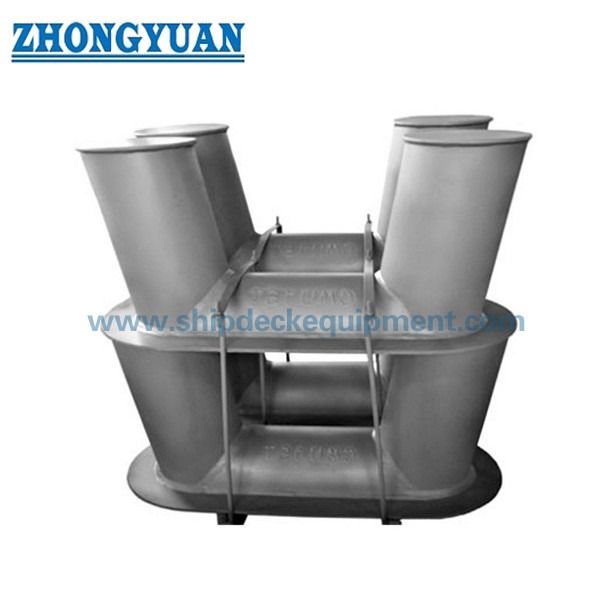

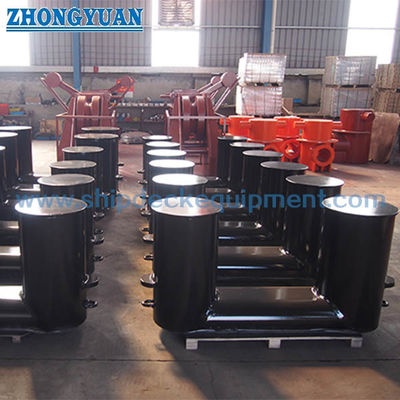

Algemene afbeelding en foto's van het product
Bestellen
Specificeer: Type A. Grootte. Materiaal. Bekleding. Certificering.
Veelgestelde vragen
V1: Wat is een type A bollard?
A: Lichte versie binnen CB/T 169 met compacte structuur.
Vraag 2: Waarom geneigd?
A: voorkomt dat touw glijdt.
V3: Hoe selecteren?
A: Gebaseerd op touwgrootte en SWL.
