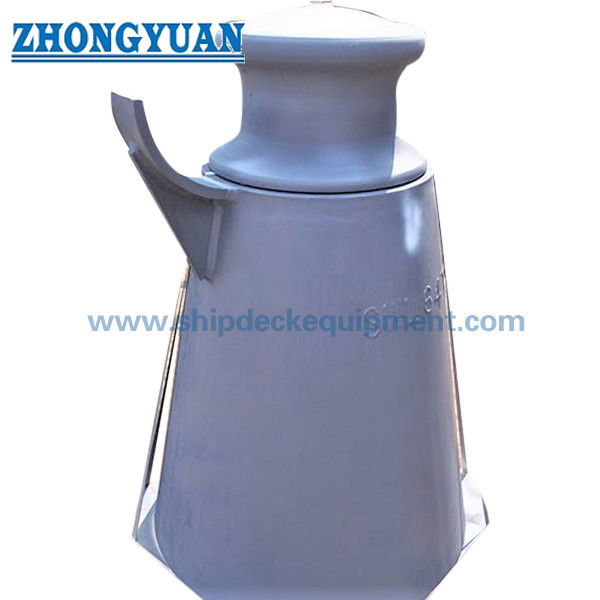

100–450 mm Pijlerrolgeleider met kikker | Geverifieerde SWL (254–1766 kN) voor scheepsafmering
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipment |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Modelnummer: | Standaard en Aangepast |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | As per quotation |
| Verpakking Details: | Pallet of aangepast |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | TT, L/C |
| Levering vermogen: | Stel cliëntenbehoeften tevreden |
|
Gedetailleerde informatie |
|||
| Technische standaard: | CB/T 436-2000 | Roltype: | Type A met CB*58-83 standaardrol |
|---|---|---|---|
| Roldiameters: | 100 mm ~ 450 mm | Rol Nr.: | Rolnummer: enkele rol |
| Gewicht van de rol: | 9,9 kg ~ 452 kg | Basisgewicht: | 63,9 kg ~ 454,4 kg |
| Materialen: | Zacht C-Mn-staal, roestvrij staal, gietstaal, nodulair gietijzer | Oppervlaktebehandeling: | zandstralen tot S2.5 + één laag epoxy shopprimer, gegalvaniseerd, oppervlaktebehandeling op maat bes |
| Classificatiecertificaten: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, enz. | ||
| Markeren: | Kleat Pedestal Roller Fairlead,CB/T 436 Fairlead,CB/T 436 Pedestal Roller Fairlead |
||
Productomschrijving
100×450mm Pedestal Roller Fairlead met Cleat. Geverifieerd SWL (254×1766 kN) voor scheepsverbinding.
Productoverzicht
CB/T 436 Soort A voetstukrolfooi met klem is ontworpen voor gecombineerde touwgeleiding en tijdelijke bevestiging in scheepsverbindingssystemen.
De verhoogde voetstukstructuur zorgt voor de juiste hoek van het touw van het dek naar de fairlead, waardoor abnormale buigingen worden verminderd en de belastingverdeling wordt verbeterd.
De roterende gietijzerrol vermindert wrijving en touw slijtage, terwijl de geïntegreerde klem snel positioneren en vasthouden mogelijk maakt.
Ontworpen met gedefinieerde SWL-waarden voor selectie onder reële mooringbelastingen, waardoor betrouwbare ladingoverdracht en bedrijfsveiligheid worden gewaarborgd.
Snelle specificaties
- Rollerdiameter: 100×450 mm → Bepaalt de kabelcapaciteit
- Hoogte van het voetstuk (H): ~ 1000 mm → Zorgt voor de juiste loodhoek
- SWL: 2541766 kN → Deelt toelaatbare belasting uit
- Functie: Leiding + Cleating → gecombineerde werking
- Materiaal: gietijzerrol + gefabriceerd voetstuk → Sterkte
- Schacht: Hoogsterke staal → Verplaatsing van de lading
- Smeer: Vet tepel → Gemakkelijk onderhoud
- Oppervlak: Sa2,5 + primer → Corrosiebescherming
- Standard: CB/T 436-2000 → Naleving van de maritieme voorschriften
Belangrijkste technische parameters
| Roller Dia. - Ik weet het. |
Voor de toepassing van deze richtlijn geldt: (alleen ter referentie) |
Afmetingen | Gewicht kg |
SWL (kN) | ||||||||||||||||
| Zuivel Een touw. Dia. - Ik weet het. |
De natuur Een touw. Dia. - Ik weet het. |
SWR (GB /T 8918) Sterkte 1570 Mpa |
a. | D1 | D2 | D3 | D4 | H | H1 | K | K1 | L | s | t | T1 | Roller | Pedaal | |||
| 6X24 | 6X37 | |||||||||||||||||||
| 100 | 28 | 40 | 11. 0 | 11 | 60 | 160 | 48 | 40 | 176 | 12 | 35 | 5 | 5 | 60 | 3 | 8 | 6 | 9.9 | 53. 9 | 254 |
| 150 | 32 | 45 | 16 tot 18 | 14 tot 16 | 240 | 71 | 60 | Z64 | 211 | 40 | 9 | 7 | 75 | 3 | 12 | 8 | 33. 8 | 129. 0 | 412 | |
| 200 | 40 | 55 | 22 | 20 | 310 | 95 | 80 | 338 | 251 | 50 | 10 | 8 | 85 | 3 | 14 | 10 | 68. 0 | 178. 0 | 550 | |
| 250 | 45 | 65 | 24 | 24 | 80 | 380 | 107 | 90 | 408 | 298 | 60 | 10 | 8 | 100 | 4 | 14 | 10 | 114. 0 | 207 | 824 |
| 300 | 50 | 70 | 30 | 28 | 440 | 127 | 110 | 472 | 321 | 60 | 13 | 10 | 100 | 4 | 16 | 14 | 168. 0 | 265 | 1196 | |
| 350 | 55 | 75 | 38 | 34 | 500 | 144 | 125 | 536 | 346 | 65 | 13 | 10 | 100 | 4 | 18 | 14 | 248 | 332. 0 | 1452 | |
| 400 | 65 | 85 | 40 ~ 42 | 38 tot 40 | 100 | 560 | 161 | 140 | 600 | 371 | 10 | 14 | 12 | 100 | 5 | 20 | 16 | 355. 0 | 401. 3 | 1766 |
| 450 | 80 | 44 | 42 tot 44 | 620 | 180 | 155 | 660 | 394 | 90 | 14 | 12 | 120 | 5 | 20 | 16 | 452. 0 | 445.4 | 1766 | ||
| Opmerking: voetstuk h= 1000 mm | ||||||||||||||||||||
Selectiegids
Stap 1 Selecteer roldiameter → Op basis van touwgrootte
Stap 2
Stap 3
Stap 4
Stap 5
Stap 6 Bevestiging van de certificering → Klassevereiste
Structuur
Gegote staalrol. Kleat. Verhoogde voetstuk. Schacht.
Aanpassingsattributen
- Hoogte van het voetstuk: 500~1500 mm → Korrekte touwleiding
- SWL: 2541766 kN → Laadcapaciteit
- Functie: Gids + vasthouden → Efficiënte werking
- Materiaal: gietijzer → Sterkte
- Schacht: hoge sterkte → ladingoverdracht
- Grijpsysteem → Vloeiende rotatie
- Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate
Onderzoeksgids
Gelieve de touwdiameter, de vereiste SWL, de voetstukhoogte (indien verschillend), de installatiepositie en de certificering te vermelden.
Hoe het werkt.
Het verhoogde voetstuk zorgt voor de juiste touwhoek, de rol vermindert de wrijving en de klem zorgt voor tijdelijke beveiliging.
Toepassingen
Ship deck mooring High lead angle applicaties Compacte lay-out
Certificeringen en voordelen
Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; correcte loodhoek, verminderde touw slijtage, geïntegreerde functie.
Tekening en foto's

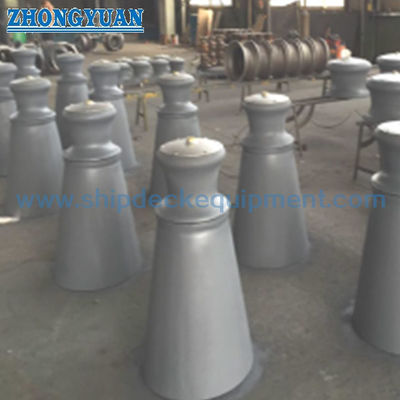

GA-tekening. Productfoto's.
Bestellen
MOQ: 1 eenheid. Levering: 45-60 dagen. Op maat gemaakte hoogte beschikbaar.
Veelgestelde vragen
V1: Waarom is de hoogte van het voetstuk belangrijk?
A: Het zorgt voor de juiste loodhoek van het touw en vermindert de zijdelingse belasting.
Q2: Kan de hoogte aangepast worden?
A: Ja, de voetstukhoogte kan worden aangepast aan de opstelling van het dek.
V3: Hoe selecteer ik SWL?
A: SWL moet de verwachte verankeringsbelasting overschrijden.
