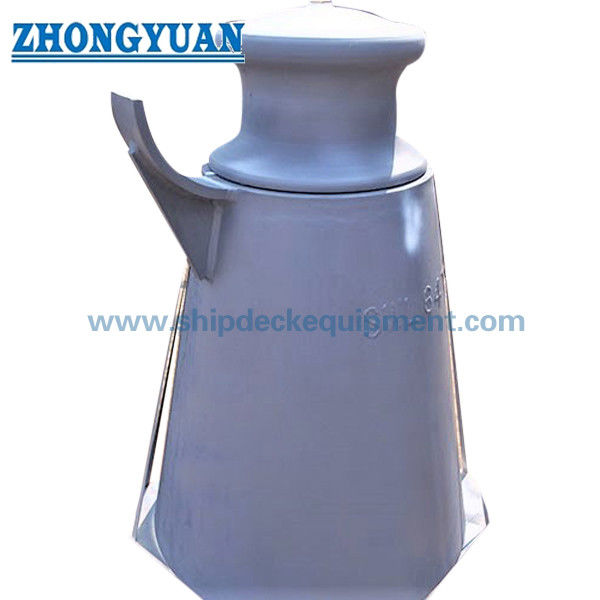

DN100mm 450mm Pedestal Roller Fairlead met Cleat. Geverifieerd SWL (2541766 kN) voor scheepsverbinding.
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipmen |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Technische standaard: | CB/T 436-2000 | Roltype: | Type A met CB*58-83 standaardrol |
|---|---|---|---|
| Roldiameters: | 100 mm ~ 450 mm | Rol Nr.: | Rolnummer: enkele rol |
| Gewicht van de rol: | 9,9 kg ~ 452 kg | Basisgewicht: | 63,9 kg ~ 454,4 kg |
| Materialen: | Zacht C-Mn-staal, roestvrij staal, gietstaal, nodulair gietijzer | Oppervlaktebehandeling: | zandstralen tot S2.5 + één laag epoxy shopprimer, gegalvaniseerd, oppervlaktebehandeling op maat bes |
| Classificatiecertificaten: | CCS, NK, BV, ABS, DNV-GL, LR, KR, IRS, RS, enz. | ||
| Markeren: | Kleat Pedestal Roller Fairlead,CB/T 436 Fairlead,CB/T 436 Pedestal Roller Fairlead |
||
Productomschrijving
DN100mm–450mm Pijdwals met kikker | Geverifieerde SWL (254–1766 kN) voor afmeren van schepen
Productoverzicht
CB/T 436 Type A pijdwals met kikker is ontworpen voor gecombineerde touwgeleiding en tijdelijke bevestiging in afmeersystemen van schepen.
De verhoogde pijstructuur zorgt voor een juiste touwhoek van dek naar wal, waardoor abnormale buiging wordt verminderd en de belastingsverdeling wordt verbeterd.
De roterende gietstalen rol vermindert wrijving en touwverslijting, terwijl de geïntegreerde kikker snelle positionering en vasthouden mogelijk maakt.
Ontworpen met gedefinieerde SWL-waarden voor selectie onder reële afmeersituaties, wat zorgt voor betrouwbare lastoverdracht en operationele veiligheid.
Snelle specificaties
- Rollerdiameter: 100–450 mm → Definieert touwcapaciteit
- Pijhoogte (H): ~1000 mm → Zorgt voor juiste hoek
- SWL: 254–1766 kN → Definieert toelaatbare belasting
- Functie: Geleiden + Kikker → Gecombineerde werking
- Materiaal: Gietstalen rol + gefabriceerde pij → Sterkte
- As: Hoogsterktestaal → Lastoverdracht
- Smering: Vetnippel → Eenvoudig onderhoud
- Oppervlak: Sa2.5 + primer → Corrosiebescherming
- Standaard: CB/T 436-2000 → Maritieme naleving
Belangrijkste technische parameters
| Roller Dia. |
Toepasselijke staalkabeldiameter (max.) (Alleen ter referentie) |
Afmetingen | Gewicht kg |
SWL (kN) | ||||||||||||||||
| Vezel Touw Dia. |
Aard Touw Dia. |
SWR (GB /T 8918) Sterkte 1570 Mpa |
a | D1 | D2 | D3 | D4 | H | H1 | K | K1 | L | s | t | T1 | Roller | Pij | |||
| 6X24 | 6X37 | |||||||||||||||||||
| 100 | 28 | 40 | 11. 0 | 11 | 60 | 160 | 48 | 40 | 176 | 12 | 35 | 5 | 5 | 60 | 3 | 8 | 6 | 9.9 | 53. 9 | 254 |
| 150 | 32 | 45 | 16~18 | 14~16 | 240 | 71 | 60 | Z64 | 211 | 40 | 9 | 7 | 75 | 3 | 12 | 8 | 33. 8 | 129. 0 | 412 | |
| 200 | 40 | 55 | 22 | 20 | 310 | 95 | 80 | 338 | 251 | 50 | 10 | 8 | 85 | 3 | 14 | 10 | 68. 0 | 178. 0 | 550 | |
| 250 | 45 | 65 | 24 | 24 | 80 | 380 | 107 | 90 | 408 | 298 | 60 | 10 | 8 | 100 | 4 | 14 | 10 | 114. 0 | 207 | 824 |
| 300 | 50 | 70 | 30 | 28 | 440 | 127 | 110 | 472 | 321 | 60 | 13 | 10 | 100 | 4 | 16 | 14 | 168. 0 | 265 | 1196 | |
| 350 | 55 | 75 | 38 | 34 | 500 | 144 | 125 | 536 | 346 | 65 | 13 | 10 | 100 | 4 | 18 | 14 | 248 | 332. 0 | 1452 | |
| 400 | 65 | 85 | 40~42 | 38~40 | 100 | 560 | 161 | 140 | 600 | 371 | 10 | 14 | 12 | 100 | 5 | 20 | 16 | 355. 0 | 401. 3 | 1766 |
| 450 | 80 | 44 | 42~44 | 620 | 180 | 155 | 660 | 394 | 90 | 14 | 12 | 120 | 5 | 20 | 16 | 452. 0 | 445.4 | 1766 | ||
| Opmerking: Pijhoogte = 1000 mm | ||||||||||||||||||||
Selectiegids
Stap 1 – Selecteer roldiameter → Gebaseerd op touwgrootte
Stap 2 – Bevestig touwtype → Vezel of staalkabel
Stap 3 – Bevestig SWL → Moet afmeersituatie overschrijden
Stap 4 – Bevestig pijhoogte → Pas de hoek aan
Stap 5 – Bevestig functie → Met kikker of alleen geleiding
Stap 6 – Bevestig certificering → Klassevereiste
Structuur
Gietstalen rol | Kikker | Verhoogde pij | As | Smeersysteem
Aangepaste attributen
- Pijhoogte: 500~1500 mm → Correcte touwhoek
- SWL: 254–1766 kN → Laadcapaciteit
- Functie: Geleiden + vasthouden → Efficiënte werking
- Materiaal: Gietstaal → Sterkte
- As: Hoge sterkte → Lastoverdracht
- Smering: Smeersysteem → Soepele rotatie
- Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat
Inlichtingen gids
Geef touwdiameter, vereiste SWL, pijhoogte (indien afwijkend), installatiepositie en certificering op.
Hoe het werkt
De verhoogde pij zorgt voor de juiste touwhoek, de rol vermindert wrijving en de kikker maakt tijdelijke bevestiging mogelijk.
Toepassingen
Afmeren op scheepsdek | Toepassingen met hoge hoek | Compacte lay-out
Certificeringen & Voordelen
Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS; correcte hoekontwerp, verminderde touwverslijting, geïntegreerde functie.
Tekening & Foto's

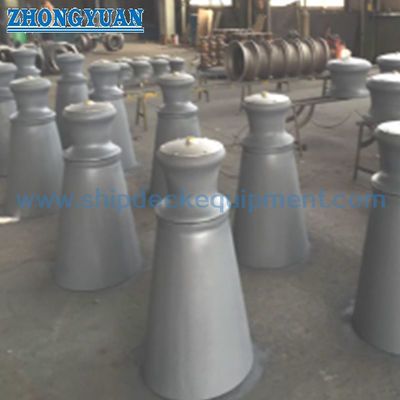

GA-tekening | Productfoto's
Bestelling
MOQ: 1 Eenheid | Levering: 45–60 Dagen | Aangepaste hoogte beschikbaar
FAQ
V1: Waarom is de pijhoogte belangrijk?
A: Het zorgt voor een juiste touwhoek en vermindert zijdelingse belasting.
V2: Kan de hoogte worden aangepast?
A: Ja, de pijhoogte kan worden aangepast aan de dek lay-out.
V3: Hoe selecteer ik SWL?
A: SWL moet de verwachte afmeersituatie overschrijden.
