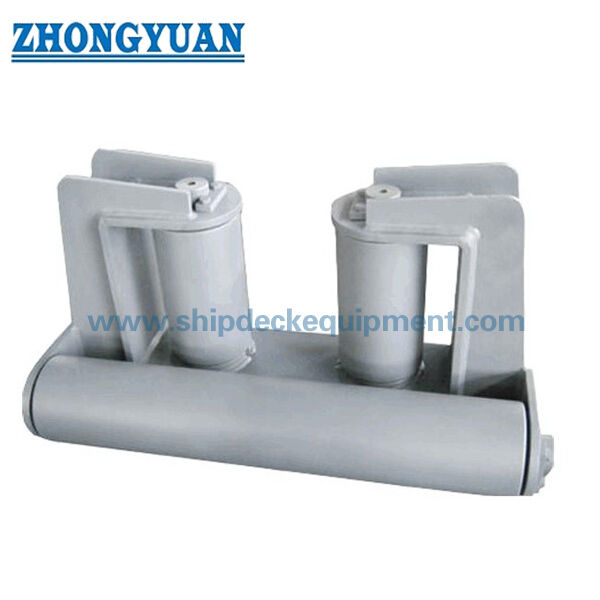

2 & 3 Roller Universal Fairlead voor scheepsverbinding JIS F 2020-1979 Type A/B1/B2

2 & 3 Roller Universal Fairlead voor scheepsverbinding JIS F 2020-1979 Type A/B1/B2

Productoverzicht

De JIS F 2020-1979 kleine grootte staalplaat dek eindrol is een compacte rol fairlead gebruikt voor scheepsverbinding, vracht-handeling en boot-handeling touw begeleiding.producten van deze vorm worden ook gewoonlijk aangeduid als universele fairleads met twee of drie rollenDe norm omschrijft drie regelingen: type A gebruikt twee verticale rollen en één horizontale rol; type B1 gebruikt één verticale rol en één horizontale rol;Type B2 is de spiegelopstelling van type B1.

De oorspronkelijke JIS-configuratie maakt gebruik van rollen met een diameter van ongeveer 76,3 mm.Versies van 135 en 168 mm in de geleverde productreeksen moeten worden behandeld als project-specifieke vergrote configuraties in plaats van standaard JIS F 2020-maatregelen.Voor vervangings- of nieuwbouwverzoeken dient de koper derhalve de vereiste A/B1/B2-arrangement, touwroute, installatiegeometrie, goedgekeurde tekening,materiaal- en projectbelastingbasis vóór de productie.

Snelle specificaties

• Productsoort: 2-roller / 3-roller dek eind fairlead → compacte touwgeleiding voor dekrand en scheepszijde touw leidingen.

• Standard: JIS F 2020-1979 → officiële standaardnaam is Steel Plate Deck End Rollers (Small Size).

• Type A: 3 rollen, 2 verticaal + 1 horizontaal → standaardconfiguratie met drie rollen.

• Type B1 / B2: 2 rollen, 1 verticaal + 1 horizontaal → Type B2 weerspiegelt de verticale rol- en klauwopstelling van B1.

• Standaardroldiameter: ongeveer 76,3 mm → oorspronkelijke JIS-configuratie; grotere versies van 101 / 135 / 168 mm vereisen een projecttekeningbevestiging.

• Berekende referentiemassa: type A 20,6 kg; type B1/B2 17,7 kg → standaardreferentiewaarden voor de oorspronkelijke configuratie.

• Standaard materiaalbasis: SS41 staal hoofdconstructie, SGP of STPG38 rolbuis, BC6 bronzen of YBsC2 messing gietbus → moderne equivalenten vereisen projectgoedkeuring.

• Inspectiebasis: visuele conditie, dimensie-conformiteit en vlotte roloperatie → belangrijke controles vóór verzending.

Belangrijkste technische parameters

JIS F 2020-1979 standaardconfiguratieverwijzing:

Voor deze productreeks verstrekte project-specifieke uitgebreide groottegegevens:

Selectie- en onderzoeksgids

Eerste stap:Bevestig het type A, type B1 of type B2 op basis van de tekening van het vat.

Stap twee:Bevestig de touwinformatie, met inbegrip van touwtype, touwdiameter, normale leidingrichting en dekrandroute.

Stap drie:De oorspronkelijke JIS-arrangement gebruikt ongeveer 76,3 mm rollen; 101 / 135 / 168 mm vergrote versies vereisen een goedgekeurde projecttekening.

Stap vier:Bevestig de installatiepositie, de beschikbare ruimte, de opstelling van de fundering/sweis, de lokale dekversterking en de toegang voor de rolgolfinspectie en smeer.

Stap vijf:Bevestig de materialenklasse of goedgekeurde moderne equivalenten, de oppervlaktevoorbereiding en het coatingsysteem, de hoeveelheid, het certificaat/inspectievereiste, de bestemming en de vereiste levertijd.

Stap zes:Voor vervangingswerkzaamheden moet de bestaande foto en de afmetingen worden verstrekt, zodat het type, de handopstelling en de montageinterface vóór de productie kunnen worden gecontroleerd.

Structuur

Stalen plaat lichaam. Horizontale rol. Verticale rol. Rolkesten. Brons- en messingbosjes.

Ontwerp / Ingenieurswetenschappen / Voordelen van kwaliteit

• Type-specifieke touwgeleiding → Type A biedt twee verticale contactposities plus een horizontale roller; type B1/B2 biedt een eenzijdige verticale roller met een spiegelverdeling links/rechts.

• Roterende touwcontactoppervlakken → de rollen veranderen de touwleidingsrichting en verminderen het schuifcontact tegen de vaste staaldekkanten.

• Onderhoudbare pin-and-bush-opstelling → de standaard omvat vervangbare rollenschachten, bushes en vetbevestigingen, ter ondersteuning van inspectie en smeer in gebruik.

• De materialenlijst is componenspecifiek → lichaam, rollen, assen en struiken gebruiken verschillende materialengroepen in plaats van één generieke materialenbenaming.

• De standaardinspectie richt zich op de kwaliteit die relevant is voor de dienstverlening → de afwerking moet vrij zijn van schadelijke defecten, de afmetingen moeten voldoen en de rollen moeten soepel werken.

• Vervangingstechniek moet handmatigheid en interface controleren → Type B1 en B2 zijn spiegelvormen, dus de bestaande vaartuigopstelling moet vóór de fabricage worden gecontroleerd.

Aanpassingsattributen

• Norm: JIS F 2020-1979 → referentiestandaard voor kleine staalplaten-dekrollen.

• Type: A / B1 / B2 → Type A is 3-roller; type B1 / B2 zijn 2-roller spiegelvormige arrangementen.

• Standaardroldiameter: ca. 76,3 mm → originele JIS-configuratie.

• Project-specifieke vergrote afmetingen: 101 / 135 / 168 mm → niet standaard JIS afmetingen; goedgekeurde tekening vereist.

• Standaard materiaalbasis: SS41/SGP of STPG38/BC6 of YBsC2 → oudere JIS-klassen en component-specifiek materiaal schema.

• Bush & Lubrication: Bronzen of messing gegoten bush met vetverbinding → ondersteunt roldraaien en onderhoud.

• SWL/ontwerpbelasting: moet worden bevestigd → geen product SWL mag worden afgeleid van de geleverde roldiametertabel.

• Oppervlaktebescherming: volgens de specificaties van het project → ontploffing, marine coating, roestvrij staal afwerking of andere systemen zijn project-specifieke leveringsopties.

• Certificaateisen: afhankelijk van de bestelomvang → de documentatie van de maker of de betrokkenheid van de klas is onderworpen aan de projectvereisten en de goedkeuringsprocedure.

Hoe het werkt.

Rope Approaches the Deck-End Fairlead → Rope Contacts the Required Horizontal / Vertical Roller → Roller Rotates to Reduce Sliding Contact → Rope Lead Direction Changes → Resulting Forces Transfer Through the Fairlead Body to the Supporting Ship Structure

Toepassingen

Schip aanmeren touwleiding. Werkboten. sleepboten. havendienstvaartuigen. dekrand touwleidingsposities. ladinghandhaving touwleiding. boothandhaving. vervangingsprojecten.

Certificeringen en voordelen

De inspectie- en certificatieomvang moet vóór de offerte worden bevestigd.de inspectie van de roloperatie en de aanwezigheid van de classificatievereniging kunnen worden geregeld op basis van de eisen van het project en de omvang van de bestelling.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate.

Tekening en foto's

Veelgestelde vragen

V1: Wat is het verschil tussen JIS F 2020 Type A, Type B1 en Type B2?

A1: type A is de driewallerinstallatie met twee verticale en één horizontale rol. type B1 gebruikt één verticale en één horizontale rol,terwijl Type B2 de verticale rol en klauw van B1 weerspiegeltHet juiste type moet worden genomen uit de plattegrond van het vat of de vervangende tekening.

V2: Zijn 101, 135 en 168 mm standaard JIS F 2020 maten?

A2: Nee. De oorspronkelijke JIS F 2020-1979 configuratie gebruikt rollen met een diameter van ongeveer 76,3 mm.De 135 mm- en 168 mm-versies van deze productreeks zijn project-specifieke vergrote configuraties en mogen alleen worden vervaardigd op basis van een goedgekeurde tekening..

V3: Wat moet worden bevestigd voordat een vervangende of uitgebreide fairlead wordt besteld?

A3: Bevestig type A/B1/B2, rolopstelling, touwroute en -diameter, werkelijke bevestigingsdimensies, installatiezijde, materiaal, coating, projectbelasting,certificaateisen en de bestaande tekening of foto van het vaartuigVoor vervanging van type B, bevestig of B1 of de spiegelopstelling B2 vereist is.
