CB*3062 type euro Negen Rollen Universele Kabelleiding St. Lawrence Fairlead Ship Mooring Equipment

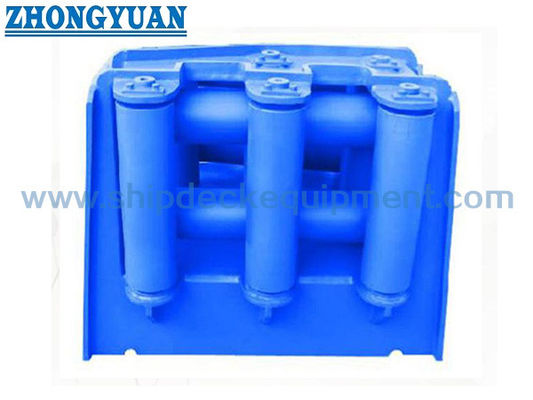

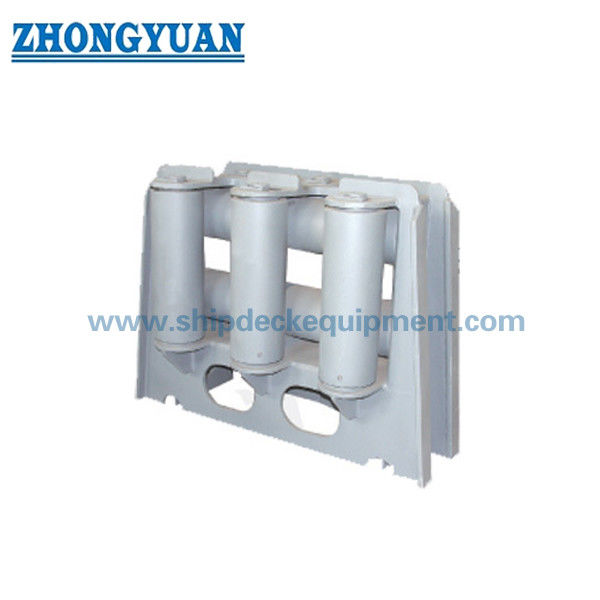

Marine 9 Roller Fairlead voor scheepsverbinding en sleep. CB*3062 Type E Universal Roller Fairlead

Productoverzicht

De CB*3062 Type E marine 9 rolfoort is een universele rolfoort voor scheepsverbinding, sleeptouwgeleiding en meerrichtingstouwleidingen. It is fitted at the shipside of the freeboard deck and uses five vertical rollers with four horizontal rollers to guide ropes from seven directions while reducing direct friction between the rope and fixed deck structure.

In vergelijking met de gebruikelijke fairleads met drie of vier rollen, biedt de negenrol van type E een bredere touwleidingsomhulsel voor complexe ligplaatsen, sleepboten en werkboten,regelingen voor steunvaartuigen op zeeHet product kan worden gebruikt met staaldraadtouwen en nylontouwen volgens het geleverde diameterbereik; eindbelasting, dekversterking,details van het lassen, lageropstelling, coatingsysteem en certificaatomvang moeten worden bevestigd overeenkomstig de tekening van het vat en de projectvereisten.

Snelle specificaties

• Productsoort: Type E universele negenrol fairlead → meerrichtingstouwgeleiding voor scheepsverbindings- en sleepinstallaties.

• Standaard: CB*3062-79 → referentie voor type E-aanduiding, rolopstelling, hoofddimensies, touwdiameterbereik en gewicht.

• Rolopstelling: 5 verticale rollers + 4 horizontale rollers → ondersteunt de leiding van het touw vanuit zeven richtingen en helpt de slijtage van het touw te verminderen.

• Toepasselijk touwbereik: staaldraad 19.5 ∼ 68.0 mm en nylontouw 36 ∼ 100 mm → geschikt voor verschillende aanlegtouwkeuzes in de bijgeleverde tabel.

• Gewichtsbereik: 302­6432 kg → belangrijk voor de verwerking van scheepswerven, de installatie van dek, de verpakking en de schatting van het vrachtvervoer.

• Materiaalkeuzes: C-Mn staal, zacht staal of roestvrij staal → de uiteindelijke materiaalkwaliteit moet worden bevestigd door tekeningen, specificaties en certificaten.

• Oppervlaktebehandeling: Sa 2.5 blaaswerk + eenlaagse epoxy-shopprimer als referentie → gepolijste, gegalvaniseerde of aangepaste marinecoating kan worden besproken indien gespecificeerd.

• Omvang van het certificaat: classificatiecertificaten kunnen volgens de projectvereisten worden ingesteld → worden niet als standaardlevering beschouwd, tenzij in de bestelling bevestigd.

Belangrijkste technische parameters

Hoofdpagina Selectiegegevens voor CB*3062-79 Type E negenrol universele fairlead.

Selectie- en onderzoeksgids

Stap 1: Bevestig de CB*3062-79 Type E negen-rol universele fairlead en de vereiste staaldraadtouw of nylontouwdiameter.

Stap 2: Bevestig de richting van de touwleiding, de plaats van de installatie aan boord van het schip/vrijboorddek, de aanleg van de ligplaats en of de lijnleiding voor nieuwbouw of vervanging is bestemd.

Stap 3: Bevestig de ontwerpbelastingsbasis, het touw MBL, de SWL-vereiste voor referentie, de dekversterking, de lasinterface en de beschikbare installatieruimte volgens de vaartuigtekening.

Stap 4: Bevestig de materiaalkwaliteit, de eisen voor de rol/as/lagers of bussen, de smeeropstelling en de eisen voor corrosiebescherming.

Stap 5: Bevestig de oppervlaktebehandeling, het uiteindelijke coatingsysteem, de optie gegalvaniseerd of roestvrij staal, de hoeveelheid, de bestemming van de levering en de vereiste levertijd.

Stap 6: Bevestig het certificaat en de inspectieomvang vóór de offerte, met inbegrip van het certificaat van de fabrikant, het certificaat van het materiaal, het certificaat van de klasse, de inspectie van getuigen of de project-specifieke goedkeuringseisen.

Structuur

Welded / fabricated fairlead frame | 5 vertical rollers | 4 horizontal rollers | Roller shafts | Bearing or bushing position to be confirmed | Rope-contact roller surfaces | Shipside deck installation interface | Marine coating or specified surface treatment

Aanleg, slepen en technische voordelen

• De negen rollers combineren verticale en horizontale touwcontactoppervlakken, waardoor het geschikt is voor complexe touwleidingshoeken waarbij het touw vanuit verschillende dekrichtingen kan naderen.

• Vrije draaiende rollen verminderen de schuiffende wrijving tegen het fairlead lichaam en zorgen voor een betere bescherming van het staaldraadtouw en het nylontouwoppervlak tijdens het aanmeren of slepen.

• Het type E-arrangement biedt een breder geleidingsbereik dan de gewone drie- of vierwallige fairleads, wat handig is voor scheepsverbindingsstations met beperkte controle van de touwlijning.

• Roller, as en lagers/buizen moeten ontworpen zijn voor inspectie, smeer- en onderhoudstoegang, zodat de rotatie van de rol betrouwbaar blijft tijdens de werking van het vaartuig.

• De fairlead moet worden geselecteerd samen met de touwdiameter, de touw MBL, de loodhoek, de dekversterking, het lasdetail en de klasseninspectievereiste;de touwbrekbelasting mag niet rechtstreeks als product SWL worden behandeld.

• De oppervlaktevoorbereiding en de coating kunnen worden afgestemd op de specificatie voor het schilderen van de vaten,terwijl roestvrij staal of gegalvaniseerde oppervlaktebehandeling kan worden besproken voor speciale corrosie- of onderhoudsvereisten.

• Klassificatie-inspectie, traceerbaarheid van materiaal en getuigenonderzoek kunnen worden geregeld volgens de projectvereisten en de klassengoedkeuringsprocedure.

Aanpassingsattributen

• Standaard: CB*3062-79 → gebruikt wanneer de scheepsontwerp- of scheepswerfspesificatie deze universele standaard voor fairlead voor rollen vereist.

• Type: type E → configuratie met negen rollen met vijf verticale en vier horizontale rollen.

• Kabelcompatibiliteit: staaldraad touw en nylon touw → selecteer op basis van het geleverde touwdiameterbereik en het ontwerp van het vaartuig.

• Installatiepositie: scheepszijde van het vrije dek → dekversterking en lasinterface moeten worden gecontroleerd door de scheepswerf of het ontwerpbureau.

• Belastingsbasis: moet worden bevestigd → SWL, touw MBL, veiligheidsfactor en testvereiste moeten voldoen aan de projectspecificatie en de klassegoedkeuring.

• Materiaal: C-Mn staal / zacht staal / roestvrij staal → de definitieve kwaliteit en de reikwijdte van het materiaalcertificaat moeten vóór de productie worden bevestigd.

• Onderhoud van de rol: inspectie en bevestiging van de toegang tot smeermiddelen → belangrijk om de vrije rotatie van de rol te behouden en de slijtage van het touw te verminderen.

• Oppervlaktebehandeling: Sa 2.5 blaaswerk + epoxy-primar als referentie → eindcoating, galvanisatie, polijsten of andere behandeling volgens de eisen van de klant.

• Certificaateisen: beschikbaar op basis van de projectvereisten → type certificaat en omvang van de klassgetuige dienen vóór de offerte te worden bevestigd.

Hoe het werkt.

Mooring or towing rope approaches from the deck direction → Rope contacts the vertical and / or horizontal rollers → Rollers rotate to reduce sliding friction → Rope is guided through the required lead path → Contact force is transferred through the fairlead frame to the reinforced deck structure

Toepassingen

Commercialschepen. Marinevaartuigen. Offshore ondersteuningsschepen. sleepboten. werkboten. aanlegstations aan boord. sleeptouwleidingsposities. nieuwbouw- en vervangingsprojecten.

Certificeringen en voordelen

De certificaten kunnen worden ingericht op basis van de projectvereisten, de inspectieomvang, de traceerbaarheid van het materiaal en de goedkeuringsprocedure van de klassenvereniging.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate.

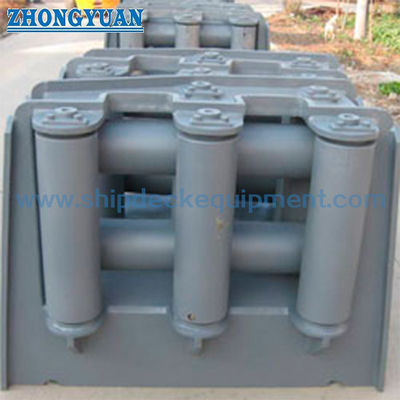

Tekening en foto's

Veelgestelde vragen

V1: Is het bereik van de touwdiameter gelijk aan dat van het product SWL?

A1: Nee. In de bijgeleverde tabel worden de toepasselijke diameterbereiken, afmetingen en gewicht van staaldraadtouw en nylontouw vermeld.ontwerpveiligheidfactor, loodhoek, dekversterking, lasdetail en klassevereiste.

Vraag 2: Waarom een fairlead met negen rollen kiezen in plaats van een fairlead met drie of vier rollen?

A2: Een fairlead met negen rollen wordt gebruikt wanneer het touwpad vanuit meerdere richtingen verandert en het aanlegstation een breder leidingsbereik vereist.De combinatie van verticale en horizontale rollen helpt de slijtage van het touw te verminderen en verbetert de stabiliteit van het touwpad onder complexe dekarrangementen.

V3: Welke informatie is vereist voor een offerte?

A3: Bevestig de standaard en het type, touwdiameter, touwtype, laadbasis, materiaalkwaliteit, oppervlaktebehandeling, hoeveelheid, installatie tekening, certificatenvereiste, leveringsbestemming,en de vereiste levertijdFoto's of tekeningen van de bestaande fairlead zijn nuttig voor vervangende projecten.

Tekening van CB*3062 Type E Negen rollen Universal Fairlead St. Lawrence Fairlead Ship Mooring Equipment
