Het Type van CB/T 3062 A de Meertrosmateriaal van het 3 Universeel Kabelleidingenschip van Buisrollen

Marine 3 Roller Universal Fairlead voor compacte scheepstrosgeleiding | CB/T 3062 Type A

Productoverzicht

Marine 3 Roller Universal Fairlead is een compacte en economische rolgeleider die wordt gebruikt voor eenvoudige scheepsafmeer- en dekkabelgeleidingstoepassingen. CB/T 3062 Type A is ontworpen met twee verticale rollen en één onderste horizontale rol, waardoor het touw soepel vanuit drie richtingen kan worden geleid, terwijl het directe touwcontact met de dekstructuur wordt verminderd.

Vergeleken met kabelgeleiders met 5, 7 of 9 rollen is het type met 3 rollen niet bedoeld als een complexe, multidirectionele, zware opstelling. De waarde ervan is een eenvoudiger structuur, een kleinere installatievoetafdruk, eenvoudiger onderhoud en lagere projectkosten, waardoor het geschikt is voor kleine en middelgrote schepen, extra afmeerposities en algemene kabelgeleidingslay-outs waarbij het touwpad relatief duidelijk is.

Snelle specificaties

• Producttype: CB/T 3062 Type A 3 Roller Universal Fairlead → compacte basisroller voor het geleiden van scheepstroskabels.

• Rollenopstelling: 2 verticale rollen + 1 onderste horizontale rol → geleidt het touw vanuit drie praktische richtingen en vermindert de plaatselijke wrijving.

• Nominale maatbereik: 100 tot 320 → omvat staaldraaddiameters van 14 tot 44 mm en nylonkabeldiameters van 36 tot 100 mm.

• SWL-bereik: 54 tot 533 kN volgens de meegeleverde parametertabel → de grootteselectie moet de scheepstekening en de afmeerregeling volgen.

• Gewichtsbereik: 112 tot 2122 kg → handig voor dekindeling, heffen tijdens installatie, verpakking en vrachtschatting.

• Materiaalopties: C-Mn-staal, zacht staal of roestvrij staal volgens bestelling → definitief materiaal en certificaatomvang moeten vóór de offerte worden bevestigd.

• Oppervlaktebehandeling: stralen tot Sa2,5/S2,5 zoals gespecificeerd + epoxy shopprimer, verzinkt, gepolijst of aangepaste coating → geselecteerd op basis van het vatcoatingsysteem.

• Positionering: economische oplossing met 3 rollen voor basiskabelgeleiding → niet dezelfde productpositionering als 5/7/9 rollengeleiders met meerdere rollen.

Belangrijkste technische parameters

Hoofdwebpagina-parameters voor CB/T 3062 Type A universele fairlead met 3 rollen. Afmetingen zijn in mm tenzij anders vermeld.

Selectie- en onderzoeksgids

• Stap 1: Bevestig CB/T 3062 Type A en nominale maat volgens scheepstekening, diameter staaldraadkabel of nylonkabeldiameter.

• Stap 2: Bevestig de richting van het touw en de installatiepositie. Dit type met 3 rollen is geschikt voor eenvoudige touwgeleiding in plaats van complexe, zware kabelpaden met meerdere hoeken.

• Stap 3: Bevestig SWL-vereiste, kabeltype, kabeldiameter, dekopstelling en beschikbare funderingsruimte vóór productie.

• Stap 4: Materiaalvereiste bevestigen: C-Mn-staal, zacht staal, roestvrij staal of projectspecifiek materiaal.

• Stap 5: Bevestig de oppervlaktebehandeling: stralen en shopprimer, gegalvaniseerde afwerking, gepolijst roestvrijstalen oppervlak of compleet scheepscoatingsysteem.

• Stap 6: Bevestig de certificaatvereiste, hoeveelheid, bestemming en vereiste levertijd en verstrek scheepstekening of referentiefoto's, indien beschikbaar.

Structuur

Twee verticale rollen | Eén onderste horizontale rol | Compact draagframe | Rollenschachten | Bus-/lagerpositie nog te bevestigen | Op het dek gemonteerde fundering | Maritieme coating of projectspecifieke oppervlaktebehandeling

Ontwerp-, installatie- en onderhoudsvoordelen

• De opstelling met 3 rollen biedt een eenvoudige kabelgeleiding voor normale afmeerposities waar een volledige kabelgeleider met meerdere rollen niet vereist is.

• De compacte structuur helpt de bezette dekruimte te verminderen, waardoor het geschikt is voor kleine en middelgrote schepen of extra afmeerlocaties.

• Rollen verminderen het directe touwcontact met vaste staalconstructies, waardoor de wrijving wordt verminderd en het touwoppervlak wordt beschermd tijdens het afmeren.

• De Type A-opstelling met twee verticale rollen en één onderste horizontale rol ondersteunt touwgeleiding vanuit praktische richtingen op dekniveau.

• Vergeleken met kabelgeleiders met een hoger aantal rollen is de structuur eenvoudiger te inspecteren, opnieuw te schilderen, te smeren en te onderhouden.

• Materiaal, coating en certificaatomvang kunnen worden geregeld op basis van bestelling, scheepsspecificatie en klassegoedkeuringsprocedure.

Aangepaste kenmerken

• Standaard: CB/T 3062-2011 Type A → gebruikt wanneer de projectspecificatie de Chinese maritieme universele standaard voor kabelgeleiders vereist.

• Productpositionering: eenvoudige, compacte kabelgeleider met 3 rollen → geschikt voor gewone touwgeleiding, niet voor complexe meerrichtingstoepassingen met 9 rollen.

• Aantal rollen: 3 rollen → twee verticale rollen en één onderste horizontale rol voor een eenvoudige en economische geleidingsstructuur.

• Kabelbereik: staaldraadkabel 14–44 mm / nylonkabel 36–100 mm → selecteer op basis van het aanlegplan van het schip en de kabelspecificatie.

• SWL: 54–533 kN volgens nominale maat → vervang geen projectverificatie, beoordeling van de dekstructuur of klassegoedkeuring waar vereist.

• Materiaal: C-Mn staal / zacht staal / roestvrij staal → eindkwaliteit, traceerbaarheid en certificaat moeten vóór bestelling worden bevestigd.

• Oppervlaktebehandeling: Stralen + shopprimer / verzinkt / gepolijst / op maat → coatingsysteem moet voldoen aan de vereisten voor corrosiebescherming van het schip.

• Certificaatvereiste: Beschikbaar volgens projectvereiste → klassecertificaat en inspectiebijstand zijn afhankelijk van orderomvang en klassegoedkeuring.

Hoe het werkt

Touw nadert de kabelgeleider → Verticale en horizontale rollen geleiden het kabelpad → De rotatie van de rol vermindert de directe wrijving → De kabelbelasting wordt via het kabelgeleiderframe overgebracht naar de fundering van het dek → Inspectie en smering houden de beweging van de rol betrouwbaar

Toepassingen

Scheepsaanmeersysteem | Dekkabelgeleiding | Kleine en middelgrote schepen | Werkboten | Binnenvaartschepen | Extra afmeerposities | Lierkabellood | Nieuwbouw- en vervangingsprojecten

Certificeringen en voordelen

Certificaten kunnen worden gerangschikt op basis van de projectvereisten, de reikwijdte van de inspectie, de traceerbaarheid van materialen en de goedkeuringsprocedure van classificatiebureaus.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Testcertificaat.

Tekening & Foto's

Veelgestelde vragen

Vraag 1: Wat is de belangrijkste positionering van een kabelgeleider met 3 rollen?

A1: Een kabelgeleider met 3 rollen is een eenvoudig, compact en economisch kabelgeleidingsproduct voor normale scheepsafmeerposities. Het is niet hetzelfde als kabelgeleiders met 5, 7 of 9 rollen die worden gebruikt voor complexere kabelpaden.

Vraag 2: Hoe moet de juiste nominale maat worden geselecteerd?

A2: Selecteer de maat op basis van het touwtype, de touwdiameter, de SWL, de opstelling van het scheepsdek en de installatietekening. De meegeleverde tabel geeft het belangrijkste selectiebereik weer van nominale maat 100 tot 320.

Vraag 3: Kunnen het materiaal, het lager en de coating worden aangepast?

A3: Materiaal- en oppervlaktebehandeling kunnen worden bevestigd volgens de projectvereisten. Lager- of busopstelling, smeerdetails en certificaatomvang moeten worden bevestigd door tekening, orderspecificatie en inspectievereiste.

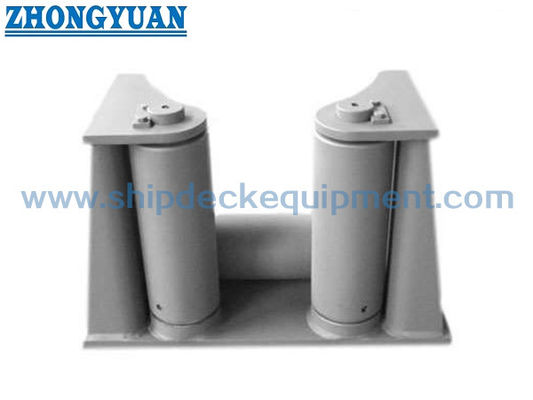

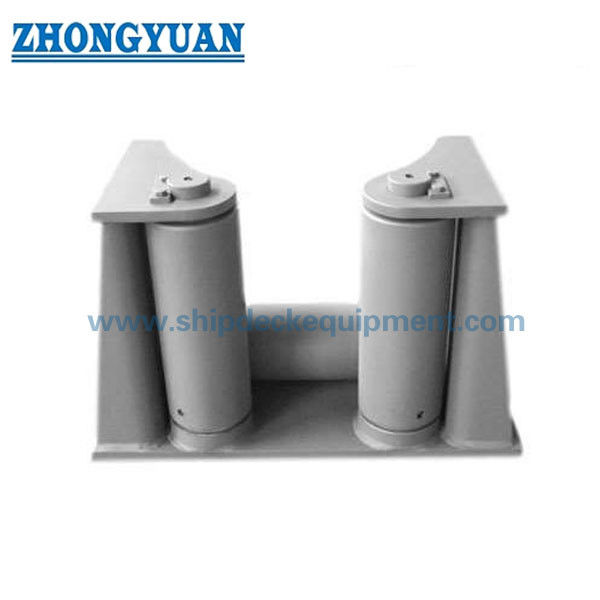

Tekening van CB/T 3062 Type A 3 buisrollen Universele kabelgeleiders voor scheepsafmeerapparatuur
