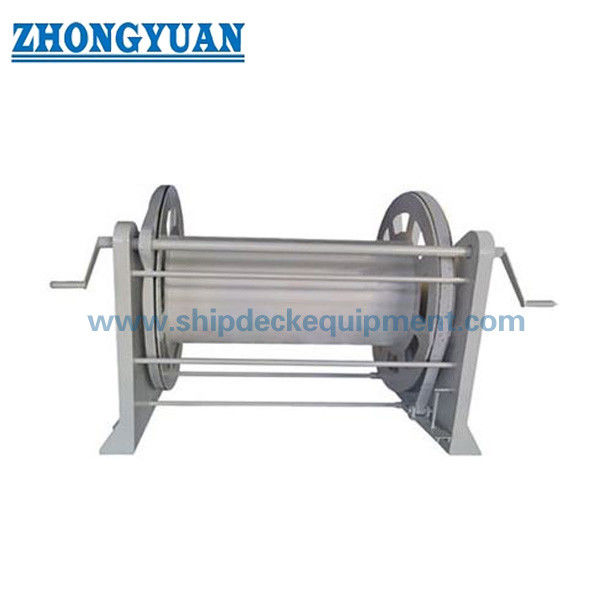

56 mm Twee-handvat staalkabeltrommel met rem | Opslag van staalkabel met grote diameter op scheepsdek

Productoverzicht

Type C twee-handvat staalkabeltrommel is ontworpen voor opslag en handmatige hantering van staalkabels met grote diameter op het scheepsdek.

Het C56-model is geschikt voor 56 mm staalkabel met een trommelopslagcapaciteit van 300 m. Het is een opslagtrommel, geen hijs- of trekkende lier.

Twee handvatten stellen twee bemanningsleden in staat om tegelijkertijd te werken, wat de controle verbetert en de handmatige inspanning tijdens het oprollen en afrollen vermindert.

De trommel maakt gebruik van een sterke gefabriceerde structuur, geboute voet, reminrichting en tandwielaandrijving om stabiele opslag, gemakkelijke installatie en veilig gebruik aan boord te garanderen.

Het tandwielsysteem maakt gebruik van gesmede stalen componenten, met geslepen en geharde tandwielringoppervlakken voor soepelere werking en betere slijtvastheid. Gewichtreducerende gaten verminderen het productgewicht zonder de structurele sterkte aan te tasten.

Snelle specificaties

• Standaard: CB/T 3468-92 Type C -> Referentiestandaard voor staalkabeltrommels voor maritiem gebruik
• Model: Type C / C56 -> Ontworpen voor opslag van staalkabels met grote diameter
• Toepasselijke staalkabeldiameter: 56 mm -> Geschikt voor opslag van zware staalkabels
• Trommelcapaciteit: 300 m -> Slaat lange staalkabels op het dek op
• Bediening: Twee handvatten -> Maakt gelijktijdige bediening door twee bemanningsleden mogelijk
• Rem: Beschikbaar -> Houdt de trommel stabiel tijdens opslag
• Voet: Geboute installatie -> Eenvoudige bevestiging, verplaatsing en vervanging
• Tandwielmateriaal: Gesmeed staal -> Hogere sterkte en slijtvastheid
• Tandwielring: Geslepen en gehard -> Soepele werking en langere levensduur
• Gewichtreducerende gaten: Ontworpen op tandwielring -> Vermindert gewicht zonder structurele sterkte aan te tasten
• Materiaalkeuzes: Zacht staal / 304 / 316L roestvrij staal -> Selecteer op basis van corrosievereisten
• Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikantencertificaat

Belangrijkste technische parameters

Selectiegids

Stap 1 - Bevestig kabeldiameter -> C56 wordt geselecteerd voor 56 mm staalkabel

Stap 2 - Bevestig opslaglengte -> Standaard trommelcapaciteit is 300 m

Stap 3 - Bevestig bedieningsmethode -> Twee handvatten worden aanbevolen voor bediening van kabels met grote diameter

Stap 4 - Bevestig remvereiste -> Rem wordt aanbevolen voor stabiele opslag en veilige hantering

Stap 5 - Bevestig installatie -> Geboute voetconstructie moet overeenkomen met de fundering van het scheepsdek

Stap 6 - Bevestig materiaal en coating -> Zacht staal, roestvrij staal of aangepaste coating kan worden geselecteerd

Structuur

Trommel | As | Ondersteuningsframe | Twee handvatten | Reminrichting | Gesmeed stalen tandwiel | Geslepen tandwielring | Geboute voet | Gewichtreducerende gaten

Ontwerp- en kwaliteitsvoordelen

• Twee-handvat bediening -> Twee bemanningsleden kunnen samenwerken, wat de controle verbetert en de handmatige inspanning vermindert
• Reminrichting -> Voorkomt rotatie van de trommel tijdens opslag en verbetert de veiligheid
• Gesmeed stalen roterend tandwiel -> Verbetert de sterkte van de transmissie en de slijtvastheid
• Geslepen tandwielring met hardheidsverbetering -> Zorgt voor soepelere werking en langere levensduur
• Gewichtreducerende gaten -> Verminderen het gewicht van de trommel zonder de structurele sterkte aan te tasten
• Geboute voet -> Handig voor installatie, verplaatsing en vervanging op het scheepsdek
• Gesmeerde as en roterende delen -> Soepelere rotatie en eenvoudigere handmatige bediening
• Glad oppervlak zonder bramen of scherpe hoeken -> Beschermt de staalkabel en verbetert de veiligheid van de hantering

Aangepaste attributen

• Producttype: Twee-handvat staalkabelopslagtrommel -> Gebruikt voor opslag van staalkabels voor maritiem gebruik, niet voor hijsen
• Standaard: CB/T 3468-92 -> Referentiestandaard voor trommels voor maritiem gebruik
• Model: Type C / C56 -> Configuratie voor opslag van staalkabels met grote diameter
• Toepasselijke kabel: Staalkabel met grote diameter voor maritiem gebruik -> Geschikt voor opslagtoepassingen op het dek
• Staalkabeldiameter: Tot 56 mm -> Komt overeen met de selectie van het C56-model
• Capaciteit: Tot 300 m -> Ondersteunt opslag van lange kabels
• Bediening: Handmatige bediening met twee handvatten -> Twee bemanningsleden kunnen samenwerken
• Rem: Beschikbaar -> Verbetert de opslagstabiliteit en operationele veiligheid
• Installatie: Geboute voet -> Handige bevestiging, verplaatsing en vervanging
• Materiaal: Zacht staal / 304 / 316L roestvrij staal -> Selecteer op basis van corrosie- en budgetvereisten
• Oppervlaktebehandeling: Sa2.5 stralen + epoxycoating / gepolijst roestvrij staal / aangepast -> Maritieme corrosiebescherming
• Maatwerk: Trommelmaat, voetconstructie, rem, coating en materiaal -> Ondersteunt projectspecifieke vereisten
• Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikantencertificaat -> Ondersteunt projectdocumentatie en inspectievereisten

Inlichtingen gids

Geef de staalkabeldiameter, kabellengte, vereist model, remvereiste, voetbevestigingsregeling, materiaal, coatingsysteem en certificeringsvereiste op.

Niet zeker van de juiste trommelmaat? Stuur de kabeldiameter en -lengte, en wij raden een geschikte trommelconfiguratie aan.

Hoe het werkt

De staalkabel wordt op de trommel gewikkeld. Twee handvatten drijven de trommel handmatig aan via het tandwielsysteem, wat gecontroleerde rotatie mogelijk maakt. De rem houdt de trommel op zijn plaats wanneer de kabel is opgeslagen of wanneer de trommel niet in gebruik is.

Toepassingen

Opslag van staalkabels op scheepsdek | Opslag van aanlegkabels | Maritieme dekuitrusting | Scheepswerf en aan boord hantering van kabels

Certificeringen & Voordelen

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikantencertificaat. Voordelen zijn tweepersoonsbediening, remblokkering, gesmeed stalen tandwiel, lichtgewicht tandwielringontwerp, geboute voetinstallatie en aanpasbare materialen.

Tekening & Foto's

Algemene opstellings tekening en productfoto's

Bestelling

Specificeer: model C56, staalkabeldiameter, kabellengte, materiaal, rem, voetconstructie, coating, hoeveelheid en certificeringsvereiste.

Veelgestelde vragen

V1: Wordt deze trommel gebruikt voor hijsen of trekken?
A: Nee. Dit product is ontworpen voor opslag van staalkabels, niet voor hijs-, sleep- of trekkingsoperaties.

V2: Waarom gebruikt Type C twee handvatten?
A: Het ontwerp met twee handvatten stelt twee bemanningsleden in staat om samen te werken, wat de handmatige inspanning vermindert en de controle verbetert bij het hanteren van staalkabels met grote diameter.

V3: Waarom is een rem nodig op een opslagtrommel?
A: De rem voorkomt ongewenste rotatie van de trommel en houdt de kabel stabiel tijdens opslag, transport of stand-by conditie.

V4: Waarom gesmeed stalen tandwielen en geharde tandwielring gebruiken?
A: Gesmede tandwielen en geharde, geslepen tandwielringoppervlakken verbeteren de sterkte van de transmissie, de soepelheid van de rotatie en de slijtvastheid.

V5: Kan de trommelmaat worden aangepast?
A: Ja. Trommelmaat, voetconstructie, rem, coating en materiaal kunnen worden aangepast aan de kabeldiameter, opslaglengte en scheepsdek lay-out.
