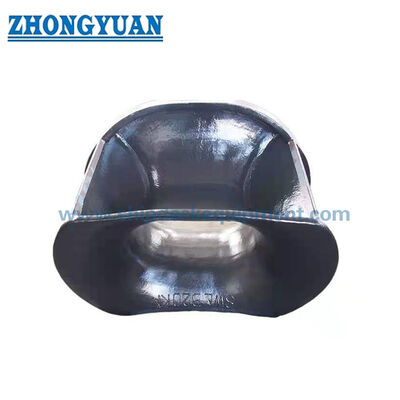

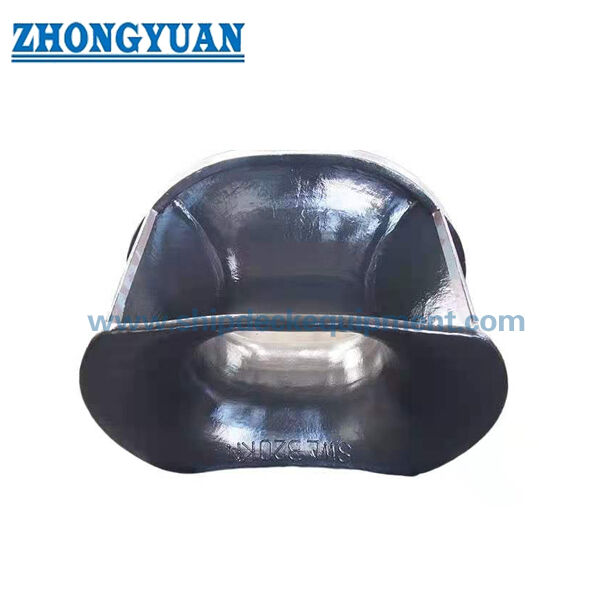

Bulwark gemonteerd gesloten staart voor aanmeren en slepen.
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipmen |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Standaard: | ISO13729 | Type: | B; verschansing gemonteerd |
|---|---|---|---|
| SWL-bereik: | 23-141T | Materialen: | Gieten van C-Mn staal, gieten van roestvrij staal, kan ook speciaal staal leveren voor ijsbrekers |
| Gewicht: | 49 tot 442kg | Oppervlaktebehandeling: | zandblasing tot S2.5 + één laag epoxy-primar, gepolijst roestvrij staal, aangepaste oppervlaktebehan |
| Classificatiecertificaten: | CCS, NK, BV, ABS, DNV-GL, LR, KR, RINA, IRS | ||
| Markeren: | bolwerk opgezet vastleggend blok,het slepende blok van ISO 13729,het vastleggende blok van ISO 13729 |
||
Productomschrijving
Opbouw gemonteerde gesloten kikker voor aanmeren en slepen | ISO 13729 Type B gietstalen touwgeleider
Productoverzicht
De opbouw gemonteerde gesloten kikker van gietstaal, type B volgens ISO 13729, is een touwgeleider die aan de scheepszijde wordt gebruikt om aanmeer- of sleeptouwen van binnen naar buiten te leiden, terwijl het touwpad wordt gecontroleerd door een gesloten opening. Het wordt geselecteerd voor aanmeer- en sleepstations op schepen waar staalkabel of synthetisch touw een soepele, beschermde contactradius bij de opening van de opbouw vereist.
Type B is de opbouw gemonteerde configuratie binnen de geleverde gegevens van de gesloten kikker volgens ISO 13729. De oppervlaktestraal van de kikker is ontworpen rond een buigverhouding van de staalkabel van niet minder dan twaalf keer de staalkabeldiameter, zoals vermeld in de verstrekte informatie. De definitieve selectie moet worden gecontroleerd in combinatie met het touwtype, de touwdiameter, de SWL-markering, de opbouwstructuur, de lasdetails, lokale versterking, oppervlaktebehandeling en classificatievereisten.
Snelle specificaties
- Producttype: Opbouw gemonteerde gesloten kikker van gietstaal → gesloten touwdoorgang aan scheepszijde voor aanmeer- en sleepinrichtingen.
- Standaard en type: ISO 13729 Type B → gebruikt wanneer de scheepstekening een opbouw gemonteerde gesloten kikker specificeert.
- Nominale afmetingen: 250 × 200 × 214 tot 500 × 400 × 525B → dekt verschillende openingmaten, dieptes en opbouwconfiguraties.
- SWL-bereik uit geleverde tabel: 226 tot 1413 kN / 23 tot 144 t → SWL-markering moet worden overeengekomen tussen gebruiker en fabrikant volgens de werkelijke belastingsconditie.
- Aanbevolen staalkabeldiameter: 18 tot 44 mm → gebruikt als initiële selectiereferentie, geen vervanging voor berekeningen voor aanmeren of slepen van het schip.
- Materiaalkeuzes: gegoten C-Mn staal, gegoten roestvrij staal, of speciaal staal voor ijsbrekerprojecten → definitieve kwaliteit en certificaatbereik moeten vóór productie worden bevestigd.
- Installatievorm: opbouw gemonteerd en gelast → laspootlengte, lokale versterking en scheepszijde structuur moeten worden gecontroleerd door de scheepswerf of het ontwerpbureau.
- Oppervlaktebehandeling: Sa 2.5 stralen + epoxy shop primer, gepolijst roestvrij staal, of aangepaste afwerking → definitieve coating volgt scheepsspecificatie en serviceomgeving.
Belangrijkste technische parameters
| Nominale afmeting LxHxD |
I1 | I2 | I3 | H2 | R | R1 | R2 | R3 | R4 | R5 |
| 250 X 200 X 214 | 516 | 441 | 466 | 306 | 100 | 233 | 153 | 108 | 96 | 150 |
| 300 X 250 X 286 | 638 | 554 | 588 | 410 | 125 | 294 | 205 | 144 | 128 | 180 |
| 350 X 250 X 333 | 736 | 646 | 636 | 449 | 125 | 318 | 224,5 | 168 | 150 | 200 |
| 400 X 250 X 381 | 834 | 736 | 684 | 450 | 125 | 342 | 225 | 192 | 172 | 250 |
| 450 X 250 X 381 | 884 | 786 | 684 | 450 | 125 | 342 | 225 | 192 | 172 | 250 |
| 500 X 250 X 381 | 934 | 836 | 684 | 450 | 125 | 342 | 225 | 192 | 172 | 250 |
| 400 X 250 X 428 | 882 | 778 | 732 | 515 | 125 | 366 | 257,5 | 216 | 194 | 250 |
| 450 X 250 X 428 | 932 | 828 | 732 | 515 | 125 | 366 | 257,5 | 216 | 194 | 250 |
| 500 X 250 X 428 | 982 | 878 | 732 | 515 | 125 | 366 | 257,5 | 216 | 194 | 250 |
| 500 X 400 X 428 | 982 | 878 | 882 | 665 | 200 | 441 | 332,5 | 216 | 194 | 250 |
| 500 x 250 x 525A | 1078 | 976 | 828 | 551 | 125 | 414 | 275,5 | 264 | 240 | 320 |
| 500 x 400 x 525A | 1078 | 978 | 978 | 701 | 200 | 489 | 350,6 | 264 | 240 | 320 |
| 500 X 250 X 5258 | 1078 | 976 | 828 | 554 | 125 | 414 | 277 | 264 | 238 | 320 |
| 500 X 400 X 5258 | 1078 | 978 | 978 | 704 | 200 | 489 | 352 | 264 | 238 | 320 |
| Nominale afmeting LxHxD |
R6 | d1 | d2 | T | θ | Laspoot lengte a Z1 |
Laspoot lengte a Z2 |
SWL h kN |
SWL h T |
Staalkabel diameter c (aanbevolen) |
Berekend gewicht c kg |
| 250 X 200 X 214 | 138 | 108 | 80 | 12 | 44° | 6 | 5 | 226 | 23 | 18 | 49 |
| 300 X 250 X 286 | 164 | 144 | 100 | 16 | 44° | 8 | 6,5 | 422 | 43 | 24 | 100 |
| 350 X 250 X 333 | 182 | 168 | 120 | 18 | 55° | 9 | 7 | 549 | 56 | 28 | 141 |
| 400 X 250 X 381 | 230 | 192 | 120 | 20 | 47° | 10 | 8 | 687 | 70 | 32 | 184 |
| 450 X 250 X 381 | 230 | 192 | 120 | 20 | 47° | 10 | 8 | 706 | 72 | 32 | 194 |
| 500 X 250 X 381 | 230 | 192 | 120 | 20 | 47° | 10 | 8 | 765 | 78 | 32 | 202 |
| 400 X 250 X 428 | 228 | 216 | 120 | 22 | 56° | 10 | 9 | 883 | 90 | 36 | 264 |
| 450 X 250 X 428 | 228 | 216 | 120 | 22 | 56° | 10 | 9 | 912 | 93 | 36 | 276 |
| 500 X 250 X 428 | 228 | 216 | 120 | 22 | 56° | 10 | 9 | 932 | 95 | 36 | 288 |
| 500 X 400 X 428 | 228 | 216 | 120 | 22 | 56° | 10 | 9 | 893 | 91 | 36 | 311 |
| 500 X 250 X 525A | 296 | 264 | 120 | 24 | 53° | 10 | 9,5 | 1148 | 117 | 44 | 379 |
| 500 X 400 X 525A | 296 | 264 | 120 | 24 | 53° | 10 | 9,5 | 1158 | 118 | 44 | 408 |
| 500 X 250 X 5258 | 294 | 264 | 120 | 26 | 53° | 10 | 10,5 | 1413 | 144 | 44 | 405 |
| 500 X 400 X 5258 | 294 | 264 | 120 | 26 | 53° | 10 | 10,5 | 1383 | 141 | 44 | 442 |
Selectie- en aanvraaggids
Stap 1: Bevestig de opbouw gemonteerde gesloten kikker van gietstaal volgens ISO 13729 Type B en de vereiste nominale afmeting L × H × D volgens de scheepstekening.
Stap 2: Bevestig de toepassing: aanmeren, slepen, vervangende kikker, touwgeleiding aan scheepszijde, staalkabelconfiguratie, of configuratie voor synthetisch touw.
Stap 3: Bevestig de SWL-vereiste, touwdiameter, touwmateriaal, touwgeleidingsrichting, verwachte contacthoek en of de geleverde SWL-tabel wordt geaccepteerd voor het project.
Stap 4: Bevestig de opbouwopening, installatiehoogte, lasinterface, laspootlengte Z1 / Z2, lokale versterking en beschikbare onderhoudsruimte.
Stap 5: Bevestig de materiaalkwaliteit: gegoten C-Mn staal, gegoten roestvrij staal, of speciaal staal voor ijsklasse / ijsbrekerprojecten indien gespecificeerd.
Stap 6: Bevestig de oppervlaktebehandeling, coating systeem, polijstvereiste, NDT / inspectiebereik, materiaalcertificaat, klassecertificaat en vereiste voor getuige inspectie.
Stap 7: Geef de hoeveelheid, leveringsbestemming, vereiste levertijd, projecttekening, referentiefoto's en eventuele klant-specifieke markering of acceptatievereiste op.
Structuur
Gegoten gesloten kikkerlichaam | Opbouw gemonteerde touwopening | Soepele touwcontactradius | Oppervlak voor buigradius staalkabel | Gelaste aansluitzone aan scheepszijde | Versterkte gegoten wand | Oppervlaktebehandeling volgens projectvereiste
Voordelen van gieten, touwcontact & engineering
- De gesloten kikkergeometrie helpt het touwpad van binnen naar buiten te beheersen en is nuttig waar de scheepszijde-inrichting een gedefinieerde touwdoorgang vereist in plaats van een open bolder.
- Het afgeronde kikkeroppervlak is belangrijk voor het gebruik van staalkabels, omdat de geleverde beschrijving een buigverhoudingsbasis van niet minder dan twaalf keer de staalkabeldiameter vermeldt.
- De constructie van gegoten C-Mn staal is geschikt voor integrale kikkergeometrie met continue gebogen touwcontactoppervlakken; de definitieve materiaalkwaliteit en mechanische eigenschappen moeten worden bevestigd door de order specificatie.
- Touwcontactoppervlakken moeten na het gieten worden afgewerkt, geslepen en gecontroleerd om bramen, scherpe randen en lokale contactpunten te verminderen die staalkabels of synthetische touwen kunnen beschadigen.
- Opbouwmontage brengt touwreactiekrachten over op de scheepszijde structuur; de scheepswerf of het ontwerpbureau moet lokale versterking, lasdetails en de omringende scheepsstructuur controleren.
- Voor versies van roestvrij staal of speciaal staal moeten oppervlakteafwerking, blootstelling aan corrosie, polijstgebied en materiaal traceerbaarheid worden bevestigd vóór de offerte.
- NDT, materiaalcertificaat, fabrikantencertificaat en klasse getuige inspectie kunnen worden geregeld volgens projectvereiste, maar ze mogen niet als standaardbereik worden behandeld, tenzij overeengekomen in de bestelling.
- De pagina houdt SWL gescheiden van de breeksterkte van de kabel, de proefbelasting en de testbelasting om onjuiste technische interpretatie te voorkomen.
Aangepaste attributen
- Standaard: ISO 13729 → gebruik wanneer de scheepstekening of de specificatie van de eigenaar ISO gesloten kikkerafmetingen vereist.
- Type: Type B opbouw gemonteerd → geselecteerd voor installatie aan scheepszijde / opbouw in plaats van dek gemonteerde inrichtingen.
- Nominale afmeting: 250 × 200 × 214 tot 500 × 400 × 525B → selecteer op openinggrootte, touwpad, SWL en beschikbare opbouwstructuur.
- SWL: 226 tot 1413 kN uit geleverde tabel → definitieve markering moet de projectovereenkomst en de werkelijke belastingsconditie volgen.
- Aanbevolen staalkabeldiameter: 18 tot 44 mm → initiële referentie voor selectie; werkelijke touwcompatibiliteit moet worden bevestigd door de scheepsconfiguratie.
- Materiaal: Gegoten C-Mn staal / gegoten roestvrij staal / speciaal staal → definitieve kwaliteit, warmtebehandeling en certificaatbereik moeten vóór productie worden bevestigd.
- Oppervlaktebehandeling: Sa 2.5 stralen + epoxy shop primer / gepolijst roestvrij staal / aangepaste afwerking → definitieve coating volgt de verfspecificatie van het schip.
- Installatie: Opbouw gelast → laspoot Z1 / Z2 en lokale versterking moeten worden gecontroleerd aan de hand van de scheepstekening.
- Certificaatvereiste: Beschikbaar volgens orderbereik → fabrikantencertificaat, materiaalcertificaat, klassecertificaat of getuige inspectie moeten vóór de offerte worden bevestigd.
Hoe het werkt
Aanmeer- of sleeptouw nadert de kikker aan de scheepszijde → Touw passeert de gesloten gietstalen opening → Soepel straaloppervlak leidt het touw van binnen naar buiten → Touwreactiekracht wordt overgedragen via het gegoten lichaam en de gelaste opbouwstructuur → Inspectie, markering en coating worden voltooid volgens projectvereiste
Toepassingen
Aanmeerstations aan scheepszijde | Sleeptouwgeleidingsinrichtingen | Staalkabel aanmeersystemen | Touwopeningen in opbouw | Vrachtschepen | Tankers | Bulkcarriers | Offshore support schepen indien project-goedgekeurd | Nieuwbouw- en vervangingsprojecten
Certificeringen & Voordelen
Certificaten kunnen worden geregeld volgens projectvereiste, inspectiebereik, materiaal traceerbaarheid en goedkeuringsprocedure van de classificatiemaatschappij.
Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat.

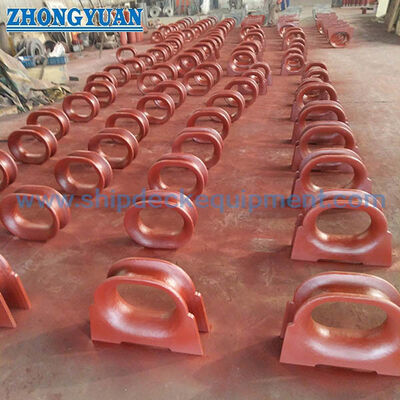

Tekening & Foto's
Veelgestelde vragen
V1: Waarom wordt Type B beschreven als een opbouw gemonteerde gesloten kikker?
A1: In de geleverde gegevens verwijst Type B naar de opbouw gemonteerde configuratie. Het wordt aan de scheepszijde geïnstalleerd om aanmeer- of sleeptouwen van binnen naar buiten te leiden via een gesloten opening.
V2: Is de vermelde SWL hetzelfde als de breeksterkte van het touw of de testbelasting?
A2: Nee. De tabel toont SWL-waarden voor de selectie en markering van de kikker. SWL mag niet worden herschreven als breeksterkte van het touw, proefbelasting of testbelasting, tenzij de projecttekening of goedkeuringsdocumentatie die relatie duidelijk definieert.
V3: Wat moet worden bevestigd voordat deze ISO 13729 Type B gesloten kikker wordt besteld?
A3: Bevestig de nominale afmeting, SWL, aanbevolen touwdiameter, tekening van de opbouwinstallatie, laspoot, lokale versterking, materiaalkwaliteit, oppervlaktebehandeling, hoeveelheid, certificaatbereik, leveringsbestemming en vereiste levertijd.
