Enkelbladig A-60 brandwerende maritieme deur | Scharnierende stalen deur voor A-klasse schotten

Enkelvoudige A-60 brandwerende maritieme deur | Scharnierende stalen deur voor A-klasse schotten

Productoverzicht

De enkelvoudige A-60 brandwerende maritieme deur is een scharnierende toegangdeurconstructie voor openingen in A-klasse schotten waar het brandbeheersplan van het schip A-60 integriteit en isolatieprestaties vereist. Het wordt normaal gesproken geïnstalleerd in toegangsopeningen voor accommodatie, service, controle, trappenhuizen, kombijsgrenzen of machinekamers, volgens de goedgekeurde schipindeling.

De A-60 classificatie is van toepassing op de complete geteste deurenconstructie – niet alleen op het stalen blad of isolatiemateriaal. De goedgekeurde configuratie omvat het deurblad, kozijn, isolatiesysteem, scharnieren, grendel- en handgreepconfiguratie, sluitinrichting, afdichtingen, installatieoriëntatie, ondersteunend schot, en eventueel goedgekeurd kijkvenster of toegangopening. Deurmaat, openingsrichting, kozijntype, schotdikte en certificaatbereik moeten daarom vóór de offerte worden bevestigd.

Snelle specificaties

• Brandclassificatie: A-60 maritieme branddeurconstructie → bedoeld voor een A-klasse schotopening waar 60 minuten isolatieclassificatie is gespecificeerd door het brandbeheersplan van het schip.
• Deurconfiguratie: Enkelvoudig scharnierend type → eenvoudigere toegangsconfiguratie dan dubbele of schuifdeuren; links- of rechtsdraaiende opening moet worden bevestigd.
• Referentienormen: SOLAS hoofdstuk II-2, 2010 FTP Code Deel 3, en CB/T 3234-2011 → definitieve naleving is afhankelijk van de goedgekeurde tekening, testrapport en certificaatbereik.
• Bereik van vrije opening uit geleverde gegevens: 1.500–2.000 mm hoog × 500–1.000 mm breed → werkelijke goedgekeurde maximale afmeting mag de certificaatlimiet niet overschrijden.
• Constructie: Stalen blad en stalen kozijn met goedgekeurde brandisolatie → roestvrijstalen bekleding of speciale afwerking is alleen mogelijk wanneer gedekt door de goedgekeurde configuratie.
• Installatie: Gelast of anderszins goedgekeurd in een stalen schot / geteste schotconstructie → kozijninterface, isolatiecontinuïteit en omringende structuur moeten overeenkomen met de goedgekeurde installatie.
• Sluitinrichting: Handmatig scharnierende deur met zelfsluitende inrichting indien vereist → vasthoudfunctie, afstandsbediening, slot en vluchthardware zijn projectspecifieke opties.
• Certificering: Typegoedkeuring, klassecertificaat en MED-goedkeuring kunnen worden geregeld volgens de vlag van het schip, klasse, exact model en bestelbereik; ze zijn niet automatisch inbegrepen bij elke configuratie.

Belangrijkste technische parameters

Selectie & aanvraaggids

Stap 1: Bevestig de vereiste brandclassificatie als A-60 en geef de locatie van het brandbeheersplan van het schip, het type schot, en of de deur bestemd is voor accommodatie, controlekamer, trappenhuis, kombijsgrens, machinekamergrens, of een andere goedgekeurde positie.

Stap 2: Bevestig de vrije breedte en hoogte van de opening, de uitsparing in de stalen wand, de schotdikte T, het kozijntype A1 / A2 / A3, de drempel / dorpelconfiguratie, en de beschikbare installatieruimte.

Stap 3: Bevestig de deurhandeling en -bediening: links- of rechtsdraaiend scharnier, openingsrichting, handmatige grendel / handgreep, zelfsluitende inrichting, vasthoudfunctie, afstandsbediening, vluchthardware, of vergrendelingsvereiste.

Stap 4: Bevestig materiaal en afwerking: geverfd staal, roestvrijstalen bekleding / constructie, primer, eindlak, kleur, en vereiste corrosiebescherming.

Stap 5: Bevestig alle openingen en accessoires vóór de offerte: kijkvenster, ventilatiepaneel, brandslangopening, deursluiter, pakking, naamplaatje, anti-piraterijslot, of toegangscontrole-interface. Elk item moet worden gedekt door de goedgekeurde constructie.

Stap 6: Bevestig certificaatbereik: fabrikantencertificaat, materiaalcertificaten, typegoedkeuring van de klasse, individuele inspectie door de klasse, EC MED-goedkeuring indien van toepassing, hoeveelheid, leveringsbestemming, en vereiste levertijd. Verstrek de goedgekeurde deurenlijst of tekening indien beschikbaar.

Structuur

Enkel stalen deurblad | Goedgekeurde brandisolatiekern | Stalen deurkozijn | Scharnieren en draaipuntversterking | Grendel- en handgreepset | Zelfsluitende inrichting indien vereist | Brandwerende afdichtingen / spelingen volgens goedkeuring | Gelaste of goedgekeurde schotinterface | Optioneel goedgekeurd kijk- of toegangopening

Voordelen op het gebied van brandveiligheid, installatie en kwaliteit

• De complete constructie van blad en kozijn wordt geselecteerd op basis van het brandbeheersplan van het schip, waardoor de veelvoorkomende fout wordt vermeden om A-60 te behandelen als een eigenschap van alleen het materiaal.
• De deurmaat en kozijnconfiguratie worden gecontroleerd ten opzichte van de geteste en goedgekeurde configuratie; grotere openingen of gewijzigde hardware vereisen een goedkeuringsbeoordeling in plaats van eenvoudige dimensionale schaling.
• Kozijnlassen, schotuitsparing, omringende isolatie en brandzijdeoriëntatie worden samen gecontroleerd, zodat de geïnstalleerde grens consistent blijft met de brandtestconfiguratie.
• De vlakheid van het deurblad, de uitlijning van de scharnieren, de grendelvergrendeling, de sluitsnelheid en de toestand van de pakking / speling worden gecontroleerd om betrouwbaar sluiten te ondersteunen en lokale openingen bij het kozijn te voorkomen.
• Zelfsluitende en vasthoudfuncties kunnen worden geconfigureerd volgens de deurpositie en SOLAS-vereiste. Afstandsbediening wordt alleen geleverd indien gespecificeerd en opgenomen in de goedgekeurde besturingsconfiguratie.
• Kijkvensters, ventilatieopeningen, brandslangopeningen, sloten en toegangscontrolehardware worden niet behandeld als generieke toevoegingen; hun grootte en positie moeten worden gedekt door het toepasselijke certificaat.
• Waterdichte, weerdichte, gasdichte, akoestische of anti-piraterijprestaties worden afzonderlijk gespecificeerd. Een A-60 brandclassificatie alleen vestigt deze aanvullende functies niet.
• Materiaals traceerbaarheid, isolatie-identificatie, productie-inspectie, dimensionale gegevens en certificaatmarkering kunnen worden geregeld volgens de overeengekomen kwaliteits- en klasse-inspectiebereik.

Aangepaste attributen

• Standaard basis: SOLAS hoofdstuk II-2 / 2010 FTP Code Deel 3 / CB/T 3234-2011 → definitieve toepasselijke norm en goedkeuringsroute volgen de vlag van het schip, klasse en projectspecificatie.
• Brandclassificatie: A-60 → classificatie is van toepassing op de geteste complete deurenconstructie en goedgekeurde installatiegrens.
• Bladtype: Enkelvoudig scharnierend → bevestig handigheid, openingsrichting en vereiste voor vluchtweg.
• Vrije opening: 1.500–2.000 mm × 500–1.000 mm uit geleverde gegevens → werkelijke bestelmaat moet binnen de certificaatlimieten blijven.
• Kozijntype: A1 / A2 / A3 → uitsparingstoeslag en installatie-interface vereisen bevestiging van goedgekeurde tekening.
• Materiaal: Geverfd staal of goedgekeurde roestvrijstalen optie → aluminium mag niet worden aangeboden voor deze A-klasse stalen deurpagina, tenzij een gelijkwaardige goedgekeurde constructie is gedocumenteerd.
• Sluitinrichting: Zelfsluitend / vasthoudfunctie volgens locatie → niet elk accessoire is standaard of standaard inbegrepen.
• Extra dichtheid: Waterdicht, weerdicht, of gasdicht alleen wanneer afzonderlijk ontworpen, getest en gecertificeerd → niet geïmpliceerd door A-60 classificatie.
• Certificaatvereiste: Typegoedkeuring / klasse-inspectie / MED volgens project → certificaatmodel, maat, hardware en geldigheid moeten overeenkomen met de geleverde deur.

Hoe het werkt

Deur blijft gesloten of sluit automatisch indien nodig → Stalen blad, kozijn, isolatie, afdichtingen en gecontroleerde spelingen weerstaan blootstelling aan vuur als een goedgekeurde constructie → Kozijn brengt mechanische belastingen over naar het ondersteunende schot → De deur handhaaft de vereiste integriteit en isolatieclassificatie voor de goedgekeurde testduur en configuratie

Toepassingen

Scheepscorridors | Toegang tot A-klasse schotten | Controlekamers | Trappenhuisomsluitingen | Serviceruimtes | Kombijsgrenzen | Toegang tot machinekamergrenzen afhankelijk van locatievereisten | Offshore accommodatiemodules afhankelijk van projectregels | Nieuwbouw en goedgekeurde vervangingsprojecten

Certificeringen & Voordelen

Certificaten kunnen worden geregeld volgens het exacte goedgekeurde model, deurmaat, hardware, brandtestconfiguratie, vlag van het schip, classificatiemaatschappij en projectinspectiebereik. EC MED-goedkeuring is alleen van toepassing wanneer het product en certificaat voldoen aan de huidige eisen van de Marine Equipment Directive.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikantencertificaat.

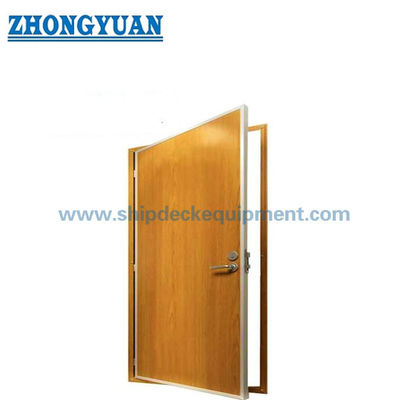

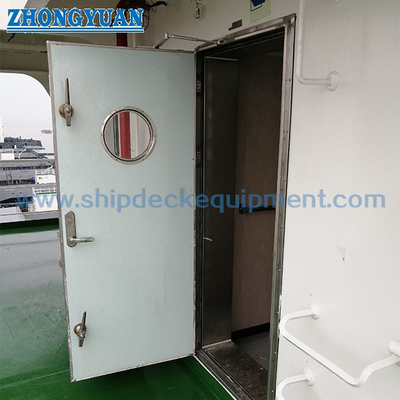

Tekeningen & Foto's

Veelgestelde vragen

V1: Wat betekent A-60 voor een maritieme branddeur?

A1: A-60 is een brandclassificatie van de complete geteste deur en ondersteunende grens. De constructie moet voldoen aan de vereiste integriteitscriteria en de A-60 isolatieclassificatie voor de gespecificeerde testperiode. Een stalen deurblad of isolatiemateriaal alleen kan niet worden beschreven als een goedgekeurde A-60 deur.

V2: Biedt een A-60 branddeur automatisch waterdichte, gasdichte, geluiddichte of anti-piraterijprestaties?

A2: Nee. Dit zijn aparte functies met verschillende structurele details, afdichtingen, bedieningsmechanismen, tests en goedkeuringsbereik. Ze kunnen alleen worden gecombineerd wanneer het complete deurmodel is ontworpen en gecertificeerd voor de aanvullende vereiste.

V3: Welke informatie is vereist vóór de offerte en certificaatbevestiging?

A3: Geef brandklasse, vrije opening, schotdikte en constructie, kozijntype, deurhandeling en openingsrichting, drempelconfiguratie, vereiste voor sluiting / vasthoudfunctie, slot en accessoires, materiaal en coating, vlag en klasse van het schip, hoeveelheid, bestemming, vereiste levertijd, en de goedgekeurde deurenlijst of tekening.
