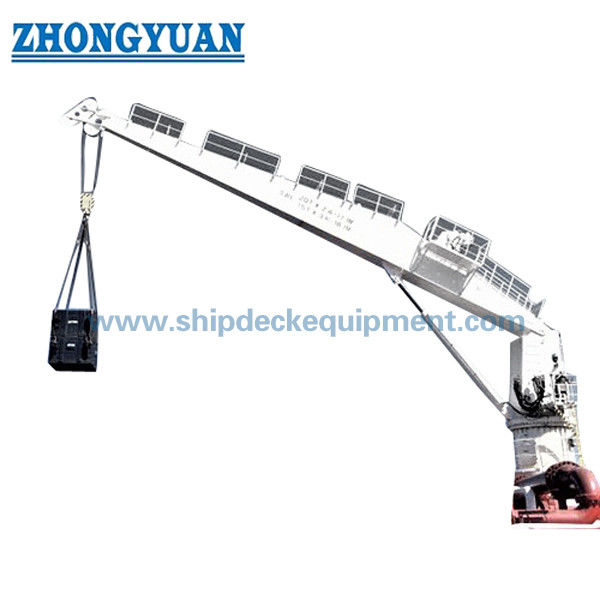

1–20T Hydraulische Zwenkkraan voor Scheepsdek | Rechte Giek Marinekraan met 360° Rotatie
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipment |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, Makers Test Certificate, Etc. |
| Modelnummer: | standaard of op maat |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | TT, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Boomtype: | Rechte boom | Werktemperatuur: | -40 tot 50°C Etc. |
|---|---|---|---|
| Zwenksysteem:: | Hydraulisch zwenken met 360° rotatie | Oppervlaktebehandeling:: | Zandstralen Sa2.5 + epoxycoating |
| Typ van installatie:: | Op dek gemonteerd/op voetstuk Gemonteerd door middel van flens of lassen | Besturingstype:: | Lokale handleiding/afstandsbediening (draad of draadloos)/cabinebediening |
| Stroombron:: | Elektrische motor + hydraulisch systeem | Veiligheidsvoorzieningen:: | Overbelastingsbeveiliging / eindschakelaar / noodstop |
| Materiaal:: | staal voor maritieme toepassingen | Werkend milieu:: | Offshore / maritiem / haven |
| Maatwerk:: | Beschikbaar (SWL, Radius, Controlesysteem, Schilderen, Gevarenzone, Certificering) | ||
| Markeren: | Hydraulische schuifkraan van 5 t,12.5m hydraulische draaikraan |
||
Productomschrijving
1 20T Hydraulische slewing kraan voor schipdek
Productoverzicht
Een hydraulische schuifkraan is een soort scheepsliftapparatuur die is ontworpen voor het vervoeren van lading en het overbrengen van materiaal op scheepsdekken en offshoreplatforms.
De 1 ′′ 20T rechte boom hydraulische draaikraan biedt een stabiel hefvermogen, een soepele werking en een volledige 360 ° rotatie, waardoor efficiënte ladinghantering in mariene omgevingen wordt gewaarborgd.Het wordt aangedreven door een hydraulisch systeem met nauwkeurige controle van het tillen, luffen en draaien.
In vergelijking met knuckle boom kraan biedt de rechte boom ontwerp een eenvoudiger structuur, hogere betrouwbaarheid, en lagere onderhoudskosten,het maken van een kosteneffectieve oplossing voor schepen met voldoende dekruimte en standaardheffingsvereisten.
Snelle specificaties
• Veilige werkbelasting (SWL): 1 ‰ 20 ton
• Werkstraal: 2 15 m
• Draaiwijdte: 0°360°
• Liftsnelheid: 10 ̊15 m/min
• Luffingtijd: 40 ∼ 80 s
• Type aandrijving: Hydraulisch systeem
• Motorvermogen: 7,5 ‰ 132 kW
• Werktemperatuur: -40°C tot +50°C
• Oppervlaktebehandeling: Sa2,5 Sandblasting + Epoxycoating
Belangrijkste technische parameters
| SWL (ton) | Werkstraal (m) | De snelheid van het draaien (rpm) | Verhoogingssnelheid (m/min) | Luffingtijd (tweede) | Vermogen van de motor (kW) | Pedestal Dia (Φ mm) |
| 1 | 2 tot 10 | 0.8-1 | 10 tot 15 | 40 tot 50 | 7.5 | 700 |
| 1.5 | 2 tot 10 | 0.8-1 | 10 tot 15 | 40 tot 50 | 7.5-11 | 800 |
| 2 | 2-12 | 0.8-1 | 10 tot 15 | 40 tot 50 | 15-22 | 950 |
| 3 | 2-12 | 0.8-1 | 10 tot 15 | 40 tot 50 | 22 tot 30 | 1050 |
| 5 | 2-12 | 0.8-1 | 10 tot 15 | 50 tot 60 | 22-37 | 1100 |
| 10 | 2-12 | 0.6-0.9 | 10 tot 15 | 60 tot 70 | 45 | 1700 |
| 15 | 3-15 | 0.6-0.8 | 10 tot 15 | 65-75 | 55 | 1800 |
| 20 | 3-15 | 0.6-0.8 | 10 tot 15 | 70 tot 80 | 132 | 1900 |
Gids voor de selectie van kranen
Stap 1 Selecteer hefvermogen (SWL)
• 1 ̊5T → lichte opheffing (vissersvaartuigen / kleine schepen)
• 5 ̊10T → middelmatig hefwerk en dekbeheer
• 10·20T → zware vrachtverwerking en offshore-exploitatie
Stap 2
• Korte straal (26 m) → hogere hefprestatie
• Lange straal (615 m) → bredere dekdekking en flexibele bediening
Stap 3 Selecteer kraantype
• Rechte boomkraan → eenvoudige structuur, kosteneffectief, eenvoudig onderhoud
• Knuckle boom kraan → flexibele werking, geschikt voor compacte dekopstelling
Stap 4 Hydraulisch systeem en stroom
• Het motorvermogen moet worden geselecteerd op basis van SWL en werkfrequentie
• Doorlopende werking → aanbevolen hoger vermogen
Ingenieursnota:
De definitieve kraanconfiguratie moet worden geselecteerd op basis van de hefvereisten, de installatieruimte, de dienstcyclus en de regels van de classificatiemaatschappij.
Op maat gemaakt ontwerp is beschikbaar voor offshoreen speciale toepassingen.
Technische prestaties en uitleg
• Liftvermogen 1 ‰ 20 T → geschikt voor verschillende vrachtbehandelingsvereisten
• 360° rotatie → zorgt voor volledige dekdekking en flexibele bediening
• werktemperatuur van -40°C tot +50°C → geschikt voor ruwe mariene omgevingen
• Sa2,5 zandblazen + epoxycoating → verbetert corrosiebestendigheid en levensduur
Structuur en componenten
Hydraulische aandrijving. Slingmechanisme. Rechte boomverzameling. Hydraulisch cilindersysteem.
Gepaste configuratie en zoekgids
✔ Eerste stap Liftcapaciteit (SWL): 1 5T → lichte toepassingen 5 10T → medium vrachtbeheer 10 20T → zware offshore-operatie
✔ Stap 2
✔ Stap 3 ️ Installatietype: op het dek gemonteerd.
✔ Stap 4 Control System: Handmatige besturing ∙ Afstandsbediening ∙ Kabinebesturing
✔ Stap 5 Power & Hydraulic System: Elektromotor + hydraulische aandrijving
✔ Stap 6 Optioneel: Corrosiebestendige coating upgrades ∙ Explosiebestendige ontwerpen (optioneel) ∙ Lage temperatuur ontwerpen (-40°C) ∙ Aangepaste schilderkunst
✔ Stap 7
Stuur ons de bovenstaande informatie om technische tekeningen, configuratie en offerte te ontvangen.
Hoe het werkt.
De kraan werkt door middel van een hydraulisch systeem dat het tillen, luffen en draaien regelt.
De hydraulische cilinders zorgen voor een stabiele hefkracht, terwijl het draaimechanisme een soepele 360°-rotatie mogelijk maakt, waardoor een efficiënte en precieze ladinghantering wordt gewaarborgd.
Toepassingen
Vrachtbeheer op het dek van schepen. Olie- en gasplatforms op zee. Vissersschepen en aquacultuur. Schepen voor maritieme techniek.
Certificeringen en voordelen
Certificeringen
CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
Voordelen
Full 360° rotation for flexible operation | Stable hydraulic lifting system | Cost-effective straight boom design | Reliable performance in harsh marine environments | Easy maintenance & long service life
Tekening en foto's
• Een tekening van de algemene opstelling

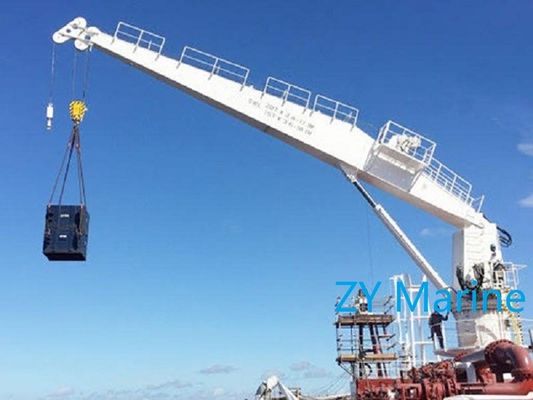

• Foto's van het product
• Een tekening van de installatie
Informatie over bestellingen
• MOQ: 1 eenheid
• Leveringstermijn: afhankelijk van het project
• Betaling: T/T, L/C
• Aanpassing: beschikbaar
Veelgestelde vragen
V1: Hoe kies ik de juiste kraancapaciteit?
A: Gebaseerd op het hefgewicht, de werkradius en de frequentie van het werk.
V2: Wanneer moet ik een rechte boomkraan kiezen?
A: Wanneer het vaartuig over voldoende dekruimte en standaardopheffing beschikt.
V3: Wat is het verschil tussen een rechte boom en een knokkelboomkraan?
A: Rechte boomkraan is eenvoudiger en kosteneffectiever, terwijl knokkraan meer flexibiliteit biedt.
Q4: Kan de kraan op maat worden gemaakt?
A: Ja, de hefcapaciteit, de werkradius en het hydraulische systeem kunnen worden aangepast op basis van de projectvereisten.
