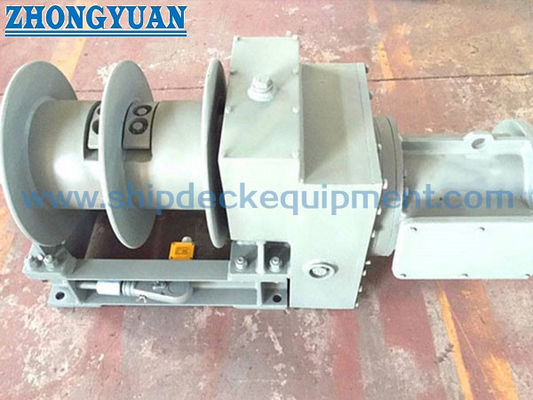

1020kN Marine Pilot Ladder Winch ISO 7364 Elektrisch aangedreven
Productdetails:
| Plaats van herkomst: | China |
| Merknaam: | Zhongyuan Marine Equipment |
| Certificering: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makers Test Certificate |
| Modelnummer: | standaard of op maat |
Betalen & Verzenden Algemene voorwaarden:
| Min. bestelaantal: | 1 eenheid |
|---|---|
| Prijs: | Based on quotation |
| Verpakking Details: | Exporteer standaardpallet of aangepaste verpakking |
| Levertijd: | Op basis van projectvereisten |
| Betalingscondities: | T/T, L/C |
| Levering vermogen: | Productie op maat op basis van projectvereisten |
|
Gedetailleerde informatie |
|||
| Standaard:: | ISO 7364:2016 | Type:: | Elektrische enkele/dubbele trommel, handmatige back-up |
|---|---|---|---|
| Fabrieksonderzoek:: | Verslag op de test van het voertuig met de volgende eigenschappen: | Werkbelasting:: | 10KN, 16KN, 20KN |
| Versnelling ((m/min):: | 8-12 m/min | Staalkabel: | Dia. 13 (mm); |
| Materiaal:: | Milde staal. | Controle:: | Lokale controle |
| Classificatiecertificaten:: | CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Makerstestcertificaat | ||
| Markeren: | proefladderkruk iso7364,kruk van de elektrische motor de gedreven proefladder,20kn proefladderkruk |
||
Productomschrijving
1020kN Marine Pilot Ladder Winch ISO 7364 Elektrisch aangedreven
Productoverzicht
ISO 7364 Elektromotor-aangedreven scheepsleiderschuif is ontworpen voor de verwerking en opslag van de ladder op het dek van schepen.
Het voldoet aan ISO 7364:2016, waardoor een veilige en betrouwbare prestatie in de mariene omgeving wordt gewaarborgd.
De lier is voorzien van elektrische aandrijving met handmatige back-up, compacte structuur en stabiele werking voor veilige ladderontplooiing en herstel.
Snelle specificaties
• Norm: ISO 7364:2016
• Werkbelasting: 10 kN 16 kN 20 kN
• Trommeltype: Eentrommel.
• Liftsnelheid: 820 m/min
• Draadtouw: 6×37-13.0-170-1
• Draadcapaciteit: tot 95 m
• Type aandrijving: elektrisch (handmatig back-up)
• Controle: plaatselijke controle
• Materiaal: koolstofstaal
• Oppervlaktebehandeling: Sa2,5 + epoxycoating
• Werktemperatuur: -40°C tot +50°C
Belangrijkste technische parameters
| Model | 10KN | 16KN | 20KN |
| Drumbelasting (KN) | 10 | 16 | 20 |
| Ondersteunende belasting (KN) | 30 | 48 | 60 |
| Verhoogingssnelheid ((m/min) | 8.09/10 | 9.85/11.64 | 15.3/20.7 |
| Wikkeldraadlaag op trommel | 3 | 3 | 4 |
| Draadcapaciteit ((m) | 37 | 50 | 95 |
| Grootte van het draadtouw | 6*37-13.0-170-1 | 6*37-13.0-170-1 | 6*37-13.0-170-1 |
| Elektrische transmissieverhouding | 75.43 | 69.48 | 51.19 |
| Handgeschakelde transmissieverhouding | 30.73 | 30.73 | 31.5 |
| Totale efficiëntie | 0.83 | 0.858 | 0.85 |
Gids voor de selectie van de lier
Stap 1 Werkbelasting: 10 kN 16 kN 20 kN
Stap 2 Drum Type: Eendrum Dubbeldrum
Stap 3 Lifting snelheid: 8 ¢ 12 m/min 12 ¢ 20 m/min
Stap 4: Draadtouw: 6×37 staaldraadtouw
Stap 5 Type aandrijving: elektrisch met handmatige ondersteuning
Fase 6
Structuur en componenten
Structuur & Componenten: Elektromotor. Versnellingsbak transmissie systeem. Eenvoudige / dubbele trommel. Draad touw systeem.
Aanpassingsattributen
Werkbelasting: 10 / 16 / 20 kN
Drumtype: enkel / dubbel
Versnelling: 820 m/min.
Type aandrijving: elektrisch
Controle: lokaal
Draad touw: 6×37
Installatie: op het dek gemonteerd
Gepaste configuratie en zoekgids
Werkbelasting. Trommeltype. Tilsnelheid. Draadtouw specificatie. Draadcapaciteit. Installatievereisten.
Verzend bovenstaande gegevens voor modelkeuze en offerte
Hoe het werkt.
De elektromotor stuwt de trommel via de versnellingsbak, wikkelt of laat het draadtouw los om de pilootladders te hanteren.
Handmatige aandrijving zorgt voor werking bij stroomstoring.
Toepassingen
Toepassingen: Pilot ladder handling. Ship deck operations. Cargo schepen. Offshore schepen.
Certificeringen en voordelen
Certificaties: CCS / NK / BV / ABS / DNV / LR / KR / RINA / IRS / RS / CRS
Voordelen: ISO 7364-conform. Stabiele elektrische aandrijving. Compact ontwerp. Handmatige back-up. Gemakkelijk onderhoud.
Tekening en foto's
• Een tekening van de algemene opstelling
• Ontwerp van de structuur
• Inrichtingsopzet

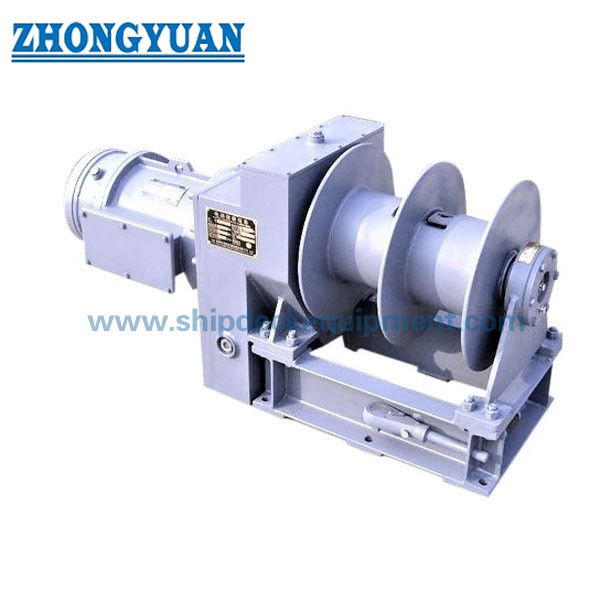

• Foto's van het product
Informatie over bestellingen
MOQ: 1 eenheid
Leveringstermijn: afhankelijk van het project
Betaling: T/T, L/C
Veelgestelde vragen
V1: Is het ISO-conform? A: Ja, ISO 7364:2016.
V2: Backup-operatie? A: Handmatige aandrijving beschikbaar.
V3: Drum opties? A: Eenvoudige en dubbele drum.
