Maritieme geleidingsrol voor het trekken van touw, draadtouw en ketenleiding

Marine geleiderol voor sleepkabel, staalkabel en kettinggeleiding

Productoverzicht

De marine geleiderol is een roterend lijngeleidingscomponent dat wordt gebruikt om sleepkabel, staalkabel, ketting of een andere door het project goedgekeurde lijn door een gecontroleerd pad te leiden op engineeringvaartuigen, veerboten, speciale schepen, dokken en dekwerktuigen. Afhankelijk van de installatietekening kan de rol verticaal, horizontaal of op een hellende standaard worden geplaatst.

De meegeleverde maattabel omvat rol diameters van 65 tot 203 mm, rol breedtes van 76 tot 152 mm, asboringen van 25,4 tot 38,1 mm, en maximaal aanbevolen staalkabel diameters van 8 tot 20 mm waar vermeld. Voor sleep-, kettinghandling- of hijskabelgeleiding moeten de complete rol assemblage, as, bussen of lagers, ondersteuningen, borgdelen, lassen of bouten, en lokale fundering worden geverifieerd tegen de werkelijke lijnspanning, belastingsrichting, dynamische effecten, bedrijfsduur, en vereiste veiligheidsfactor vóór gebruik.

Snelle specificaties

• Producttype: Marine geleiderol → roterend contactcomponent voor gecontroleerde geleiding van sleepkabel, staalkabel of ketting.
• Primaire service: Sleepkabel / lierkabel / kettinggeleiding → geleidt de lijn tussen scheepswerktuigen, dekgeleidingspunten en de werkrichting.
• Optionele hijskabel service: Onderhevig aan geverifieerde ontwerpbelasting en projectgoedkeuring → de rol is geen onafhankelijk hijsapparaat of hijshulpmiddel.
• Installatie-opstellingen: Verticale / hellende standaard / horizontale → oriëntatie moet de werkelijke inkomende en uitgaande lijnrichtingen volgen.
• Meegeleverd rolbereik: 65–203 mm diameter en 76–152 mm breedte → referentiematen voor initiële rol- en installatieruimte selectie.
• Aanbevolen staalkabelbereik in meegeleverde tabel: 8–20 mm waar vermeld → het afzonderlijk verklaarde bereik van 20–76 mm vereist bevestiging vóór publicatie.
• Boring en slijtage-opstelling: 25,4–38,1 mm boring met bronzen bussen in de meeste vermelde maten → buslegering, smering, aspassing en vervangingsmethode moeten worden bevestigd.
• Belasting- en certificeringsbasis: Geen SWL, sleepbelasting of hijscapaciteit wordt verstrekt → toelaatbare belasting en certificaatbereik moeten worden vastgesteld uit het complete projectontwerp.

Belangrijkste technische gegevens

Selectie- en aanvraaggids

Stap 1: Bevestig de werkelijke toepassing: geleiding van sleepkabel, routing van staalkabel, kettinggeleiding, routing van lier naar dek, of lijngeleiding binnen een hijs- of hanteersysteem.

Stap 2: Bevestig het lijn type en de constructie: staalkabel, vezelkabel of ketting. Kettingtoepassing vereist dat de schakelgrootte, steek, contactoriëntatie en slijtagecriteria worden gecontroleerd tegen het rolprofiel.

Stap 3: Bevestig verticale, horizontale of hellende installatie, samen met de inkomende en uitgaande lijnrichtingen, maximale leidingshoek, sliphoek en beschikbare montage ruimte.

Stap 4: Selecteer de roldiameter, breedte, boring, bus- of lageropstelling en contactprofiel uit de projecttekening. Voor staalkabel, bevestig de minimale buigvereiste met de kabelfabrikant.

Stap 5: Geef de maximale sleepkabelspanning, lier trek, kettingbelasting of hijskabelbelasting op, inclusief dynamische of impacttoeslag, bedrijfsduur, belastingsrichting en vereiste veiligheidsfactor.

Stap 6: Bevestig rol-, as-, ondersteunings- en busmaterialen; oppervlakteharding of vervangbaar slijtoppervlak; smeermethode; coating systeem; en corrosieomgeving.

Stap 7: Bevestig hoeveelheid, certificaat- en inspectiebereik, scheeps- of uitrustingstype, installatietekening of foto, leveringsbestemming en vereiste levertijd.

Structuur

Rollichaam | Kabel- of kettingcontactoppervlak volgens goedgekeurd profiel | As / spindel | Bronzen bus of gespecificeerd lager | Zijdelingse ondersteuning of standaard | Verticale, hellende of horizontale montage-opstelling | Gelaste of geboute verbinding | Project coating systeem

Voordelen voor slepen, kettinggeleiding en installatie

• De roterende rol verandert het pad van de sleepkabel, staalkabel of ketting met minder glijdend contact dan een vaste scherpe rand, wat helpt bij het verminderen van lokale slijtage wanneer de rol vrij kan draaien.
• Verticale, horizontale en hellende opstellingen maken het mogelijk om de rol as af te stemmen op de werkelijke lijnroute in plaats van de lijn door een ongeschikte richtingverandering te forceren.
• Rol diameter en contactprofiel moeten overeenkomen met de lijnconstructie en buigvereiste. Een rol die geschikt is voor staalkabel is niet automatisch geschikt voor ketting, en kettinggeleiding kan een speciaal contactprofiel en slijtagebeoordeling vereisen.
• Een vervangbare bronzen bus kan het onderhoud van slijtageonderdelen vereenvoudigen, maar brons alleen bewijst geen zelf smerende werking. Buslegering, smeergroeven, vettoevoer, toegestane speling en asafwerking moeten worden bevestigd.
• Kabelcontactoppervlakken moeten glad zijn en vrij van bramen, scherpe randen, lasspatten en coatingdefecten. Kettingschakelcontactoppervlakken moeten worden gecontroleerd op puntbelasting, schakelinterferentie, lokale slijtage en vervangbare slijtagevoorzieningen waar nodig.
• Voor sleep- of hijskabel service moet het complete belastingspad door de rol, as, ondersteuningen, lassen of bouten, en lokale fundering worden geverifieerd voor de werkelijke lijnrichting en dynamische bedrijfsomstandigheden.
• Inspectietoegang moet controle van rolrotatie, bus- of lager speling, asborging, corrosie, bevestigingszekerheid en slijtage van kabel- of kettingcontact tijdens gebruik mogelijk maken.

Aangepaste attributen

• Producttype: Marine geleiderol → een roterend lijnrouteringscomponent, geen aangedreven lier, sleepmachine of onafhankelijk hijsapparaat.
• Primair gebruik: Sleepkabel / staalkabel / kettinggeleiding → geselecteerd op basis van het werkelijke lijnpad, contactprofiel en bedrijfsbelasting.
• Configuratie: Verticale / hellende standaard / horizontale → kies op basis van dekopstelling en inkomende of uitgaande lijnrichting.
• Referentie roldiameter: 65–203 mm → bereik getoond in de meegeleverde maattabel.
• Referentie staalkabel diameter: 8–20 mm waar vermeld → grotere verklaarde kabelmaten vereisen een aparte bevestigde ontwerp tabel.
• Ketting compatibiliteit: Onderhevig aan bevestiging → kettingmaat, steek, schakeloriëntatie, contactdruk en slijtage marge moeten overeenkomen met het rolontwerp.
• Bussen: Bronzen bus voor de meeste vermelde maten → exacte legering, smering, as speling en vervangingsmethode te bevestigen.
• Materiaal: Gietstaal / C-Mn staal / gelegeerd staal / zacht staal → eindkwaliteit, warmtebehandeling en oppervlaktehardheid zijn afhankelijk van de belasting en slijtagevereiste.
• Hijskabel toepassing: Alleen projectspecifiek → toelaatbare belasting, dynamische factor, veiligheidsfactor, testvereiste en goedkeuringsbereik moeten worden bevestigd vóór gebruik.
• Certificaatvereiste: Beschikbaar volgens bestelbereik → materiaal traceerbaarheid, fabriekinspectie, belastingsverificatie en klassebezoek moeten vóór offerte worden overeengekomen.

Hoe het werkt

Sleepkabel, staalkabel of ketting nadert de geleiderol → De lijn raakt het goedgekeurde rol oppervlak → Rol draait terwijl de lijn beweegt → De lijn wordt omgeleid via de vereiste route → Reactiebelasting gaat via de as en ondersteuningen naar de geverifieerde fundering

Toepassingen

Engineering vaartuigen | Sleep- en sleepsystemen | Routing van sleeplierkabels | Bergings- en speciale vaartuigen | Veerboot dekwerktuigen | Staalkabel handelingssystemen | Kettinggeleidingsposities | Scheepshijsen of hanteersystemen onderhevig aan goedgekeurd belastingsontwerp | Kade handling apparatuur

Certificeringen & Voordelen

Certificaten kunnen worden geregeld volgens projectvereiste, materiaal traceerbaarheid, inspectiebereik, belastingsverificatie en goedkeuringsprocedure van classificatiebureaus.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Test Certificaat.

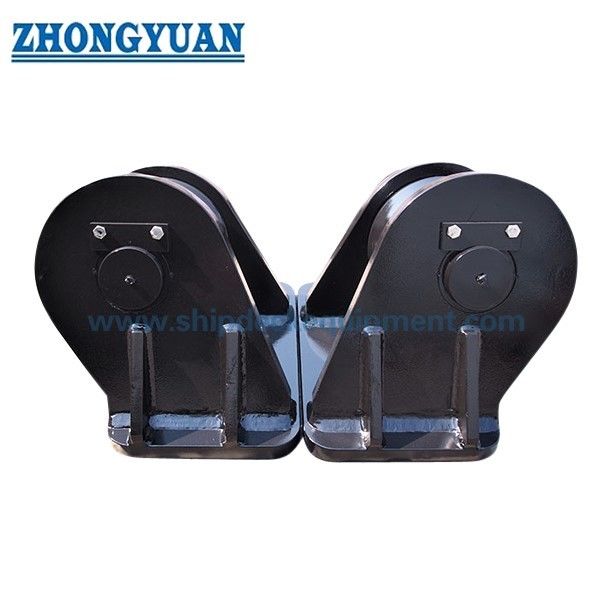

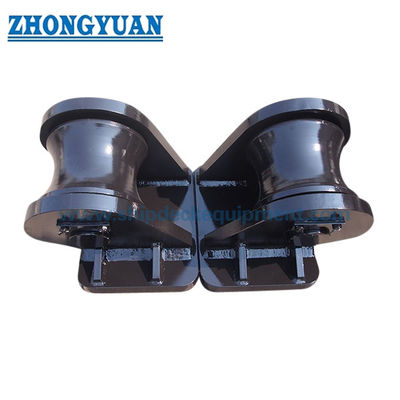

Tekening & Foto's

Veelgestelde vragen

V1: Hoe moet de juiste marine geleiderol worden geselecteerd?

A1: Bevestig het lijn type, diameter of kettingmaat, constructie, inkomende en uitgaande richtingen, leidingshoek, maximale spanning, dynamische toeslag, rol oriëntatie, contactprofiel, montage structuur, en onderhoudstoegang. De meegeleverde tabel is alleen geschikt voor voorlopige dimensionale selectie.

V2: Kan dezelfde rol worden gebruikt voor staalkabel, vezelkabel en ketting?

A2: Niet automatisch. Staalkabel vereist een acceptabele buigverhouding en een glad contactoppervlak. Vezelkabel kan verschillende oppervlakte- en groefomstandigheden vereisen, terwijl kettinggeleiding compatibele schakelgeometrie, contactoriëntatie en slijtagebestendigheid nodig heeft.

V3: Kan deze marine geleiderol worden gebruikt in een hijssysteem?

A3: Het mag alleen worden gebruikt als een ontworpen lijngeleidingscomponent binnen een geverifieerd hijs- of hanteersysteem. De rol, as, bussen of lagers, ondersteuningen, borgdelen, lassen of bouten, fundering, ontwerpbelasting, dynamische factor, veiligheidsfactor, testvereiste en goedkeuringsbereik moeten allemaal worden bevestigd. Het mag niet worden verkocht als een onafhankelijk hijshulpmiddel zonder die verificatie.
