Verticale draad touw gids schuifblok voor het tillen van liften, rampoorten en sleepsystemen. 20-76 mm touw.

Verticale staalkabelgeleidingsblok met trommel voor hijslieren, klepdeuren en sleepsystemen | 20-76 mm kabel

Productoverzicht

Het verticale staalkabelgeleidingsblok met trommel is een component voor het veranderen van de richting, dat wordt gebruikt om een lopende staalkabel door een gecontroleerd verticaal vlak te leiden. Het wordt vaak geïnstalleerd in hijsapparatuur, hijslier-revetteringssystemen, klepdeuraandrijflieren, sleeplieropstellingen, engineeringvaartuigen, veerboten, werkboten, speciale schepen en dokuitrusting. De gegroefde roterende trommel ondersteunt het kabelpad en verandert de richting ervan, terwijl de resulterende kabelreactie via de as, het frame en de montagefundering wordt overgebracht.

Het product wordt geselecteerd als onderdeel van het complete staalkabel- en lierensysteem. De kabeldiameter is slechts het beginpunt; de kabelconstructie, minimale breekbelasting, lierlijnkracht, remhoudkracht, bedrijfssnelheid, inschakelduur, richtingsveranderingshoek, vlootshoek, vereiste trommelsteekdiameter, groefprofiel, as- en lageropstelling, en montagefundering moeten ook worden bevestigd. Verticale, staande/pedestals, horizontale, boutbare en gelaste versies kunnen worden geconfigureerd om aan de apparatuurlay-out te voldoen. Bij gebruik in hijsapparatuur moeten de geleidingstrommel en de ondersteunende structuur worden geverifieerd onder de toepasselijke ontwerp-, inspectie-, test- en klasse- of wettelijke vereisten voor hijsen.

Snelle specificaties

• Staalkabelbereik: 20 tot 76 mm → omvat geleidingstrommelopstellingen voor hijslieren, klepdeurlieren, sleepdieren en andere maritieme of dok-staalkabelsystemen.
• Geleverde trommeldiameter Φ: 340 tot 1120 mm → de tekening moet bevestigen of Φ de buitendiameter of steekdiameter is voordat de uiteindelijke D/d-verhouding wordt gecontroleerd.
• Hoofdomhullingsbereik: A 280 tot 1350 mm, B 390 tot 1250 mm, H 220 tot 720 mm → nuttig voor voorlopige planning van apparatuurruimte, toegang en fundering.
• Typische toepassingen: hijsapparatuur, hijslieren, klepdeuraandrijflieren, sleepdieren en dok-staalkabelsystemen → het definitieve model moet overeenkomen met het werkelijke kabelpad en de belastingssituatie.
• Configuratieopties: verticaal, staand/pedestal, horizontaal, boutbaar of gelast → selecteer op basis van kabelrichting, richtingsveranderingshoek, onderhoudstoegang en ondersteunende structuur.
• Materiaal- en afwerkingsopties: gietstaal, C-Mn-staal, gelegeerd staal of zacht staal met Sa 2½ stralen en epoxy primer, polijsten, verzinken of projectcoating → exacte kwaliteit en afwerking volgen de toepassing en omgeving.
• Operationele focus: gecontroleerde staalkabelgeleiding, geschikt groefprofiel, vrije trommelrotatie en toegankelijke inspectie → ondersteunt voorspelbare kabelroutering en verminderd glijdend contact op het punt van richtingsverandering.
• Certificaten: fabrikantendocumentatie of klasse-gerelateerde certificering kan worden geregeld volgens projectvereisten, beoogd gebruik en overeengekomen inspectiebereik.

Belangrijkste technische parameters

Selectie- en aanvraaggids

Stap 1: Bevestig de toepassing en het kabeltraject: hijsapparatuur, hijslier, klepdeuraandrijflier, sleepdier, doklier, scheepstype, installatiepositie, inkomende kabelrichting, uitgaande kabelrichting en vereiste richtingsveranderingshoek.

Stap 2: Verstrek de staalkabelgegevens: nominale diameter, constructie, kerntype, slagrichting, minimale breekbelasting, kabelfabrikant en aanbevolen minimale trommelsteekdiameter.

Stap 3: Bevestig de systeemtoepassing en ontwerpbegrenzing: maximale lijnkracht of ontwerpkabelspanning, remhoudkracht, bedrijfssnelheid, dynamische factor, inschakelduur, hijslastgeval of klepdeuraandrijfkracht waar van toepassing, en verwachte schok- of transiënte belasting.

Stap 4: Selecteer de opstelling: verticaal, staand/pedestal, horizontaal, boutbaar of gelast; verstrek de apparatuur- en funderingstekening, beschikbare ruimte, onderhoudsruimte, kabelvlootshoek en beoogde belastingsrichting.

Stap 5: Bevestig materiaal en roterende delen: trommel- en framemateriaal, vereiste groefharding, asmateriaal, lager- of busstype, afdichting, smeermethode en vervangbare slijtdelen.

Stap 6: Bevestig oppervlaktebehandeling, hoeveelheid, toepasselijke hijs- of maritieme norm, certificaat en inspectiebereik, bestemming, vereiste levertijd en de goedgekeurde GA- of referentiefoto vóór productie.

Structuur

Gegroefde stalen trommel | As en borgingsarrangement | Lager- of bussysteem | Verticale steunframe | Boutbare of gelaste montagebasis | Smeer- en afdichtingspunten zoals gespecificeerd | Maritieme coating of projectafwerking

Voordelen van staalkabelgeleiding, installatie en kwaliteit

• De roterende gegroefde trommel geleidt de lopende staalkabel en verandert de richting ervan door rolcontact, wat helpt om direct schuiven over een vaste stalen rand te voorkomen wanneer de kabel correct is uitgelijnd.
• De trommelmaat en groefgeometrie moeten overeenkomen met de werkelijke kabelconstructie. De uiteindelijke D/d-verhouding moet de groefsteekdiameter gebruiken, niet een onbevestigde buitendiameter.
• De geleidingspositie moet worden gecoördineerd met de lierdrum, aangrenzende trommels, klepdeurmechanisme, hijsrevettering of sleepgeleiding, zodat de vlootshoek en zijgeleiding binnen het toegestane arrangement van de apparatuur- en kabelfabrikant blijven.
• Kabelspanning die door een richtingsverandering werkt, creëert een gecombineerde reactie op de as, het frame, de montagebouten of lassen, en de ondersteunende structuur. De reactie is afhankelijk van zowel de kabelspanning als de inbegrepen kabelhoek.
• Voor hijsapparatuur moet het trommelblok, de fundering, veiligheidsfactoren, materiaaltraceerbaarheid, inspectie, proefbelasting en markering worden geverifieerd als onderdeel van het toepasselijke hijssysteem; de kabeldiameter alleen bepaalt geen hijsclassificatie.
• Groefharding, zelf smerende bussen of trillingsdempende elementen kunnen worden gespecificeerd indien nodig, maar de methode, het materiaal, de hardheid, het smeerarrangement en de inspectiecriteria moeten vóór de offerte worden bevestigd.
• Toegankelijke as, lager of bus, groef en kabelcontactgebieden ondersteunen routine-inspectie, smering, slijtagemeting en vervangingsplanning.

Aangepaste attributen

• Productfunctie: Staalkabelgeleider en richtingsveranderende trommel → gebruikt met een lier of revetteringssysteem om het kabelpad te regelen en de lopende kabel om te leiden.
• Kabeldiameter: 20 / 25 / 32 / 38 / 44 / 52 / 60 / 68 / 76 mm → voorlopige modelselectie volgt de geleverde dimensionale serie.
• Typische toepassing: Hijslier / klepdeurlier / sleepdier / doklier → elke toepassing vereist zijn eigen belastingsgeval, kabeltraject, toepassing en goedkeuringsbeoordeling.
• Configuratie: Verticaal / staand / horizontaal, met boutbare of gelaste montage → kies op basis van kabelgeleiding, apparatuurlay-out, onderhoudstoegang en funderingsontwerp.
• Materiaal: Gietstaal / C-Mn-staal / gelegeerd staal / zacht staal → exacte kwaliteit, traceerbaarheid, warmtebehandeling en lasbaarheid moeten worden bevestigd.
• Groefoppervlak: Gefreesd en optioneel gehard → groefprofiel, contactradius, oppervlakteafwerking en hardheidsvereiste moeten overeenkomen met de geselecteerde kabel.
• Lager & Smering: Te bevestigen → specificeer rollager, glijlager, zelf smerende bus, afdichtingen, vetpunten en onderhoudsinterval zoals vereist.
• Belastingsbasis: Te bevestigen → modelselectie vereist ontwerpkabelspanning, richtingsveranderingshoek, dynamische factor, toepassing en funderingsreactie; kabeldiameter is geen belastingsclassificatie.
• Certificaatvereiste: Volgens projectbereik → fabrikantencertificaat, materiaalcertificaat, inspectierapport, hijsgerelateerde documentatie of klassebetrokkenheid moet vóór bestelling worden overeengekomen.

Hoe het werkt

Staalkabel verlaat de lierdrum of voorgaande trommel → Kabel komt in de gefreesde groef → De roterende trommel geleidt de kabel en verandert de richting ervan → As en frame dragen de resulterende reactie over naar de montagefundering → Kabel gaat verder naar de hijsrevettering, klepdeurmechanisme, sleepgeleiding of ander werkpunt

Toepassingen

Maritieme en industriële hijsapparatuur | Hijslieren | Klepdeuraandrijflieren | Ro-Ro veerboten en landingsvaartuigen | Sleepdieren en staalkabelgeleiding voor slepen | Engineeringvaartuigen | Werkboten en speciale schepen | Dok- en scheepswerflier systemen

Certificeringen & Voordelen

Certificaten en inspectie kunnen worden geregeld volgens projectvereisten, materiaaltraceerbaarheid, overeengekomen testbereik en goedkeuringsprocedure van de classificatiemaatschappij. Beschikbaarheid en vereisten voor het bijwonen van inspecties moeten vóór de offerte worden bevestigd.

Certificering: CCS, NK, BV, ABS, DNV, LR, KR, IRS, RS, RINA, CRS, Fabrikant Testcertificaat.

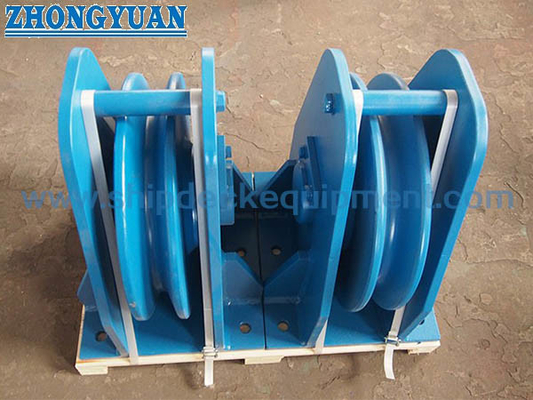

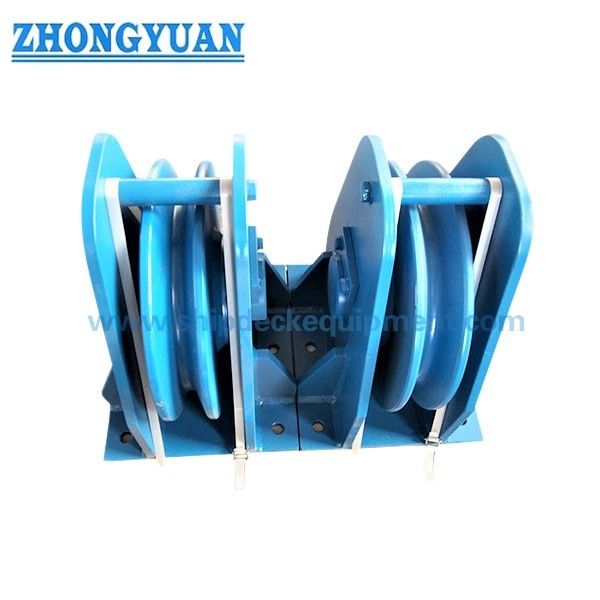

Tekening & Foto's

Veelgestelde vragen

V1: Hoe wordt het juiste geleidingstrommelmodel geselecteerd?

A1: Begin met de kabeldiameter, maar bevestig ook de kabelconstructie, minimale breekbelasting, ontwerpkabelspanning, lierlijnkracht, remhoudkracht, bedrijfssnelheid, afbuighoek, inschakelduur, groefprofiel, steekdiameter en montage-reacties. De dimensionale tabel alleen is geen capaciteitstabel.

V2: Kan één geleidingstrommelmodel worden gebruikt voor hijs-, klepdeur- en sleepsystemen?

A2: Alleen wanneer het werkelijke ontwerp voor die toepassing is gecontroleerd. Deze toepassingen kunnen verschillende kabelspanningen, dynamische factoren, inschakelduur, veiligheidsfactoren, inspectievereisten en funderingsreacties hebben. Een model mag niet tussen toepassingen worden overgedragen op basis van alleen de kabeldiameter.

V3: Wat is het verschil tussen boutbare en gelaste installatie?

A3: Een boutbare basis kan demontage en onderhoud ondersteunen wanneer de fundering, bevestigingsmiddelen en voorspanning correct zijn ontworpen. Een gelaste basis biedt een permanente verbinding, maar vereist bevestigde materiaalcompatibiliteit, lasdetails, toegang, inspectie en versterking van de ondersteunende structuur.
